Китайські плати підсилювачів з Аліекспресу

[BL68]

це не по темі,але дуже цікаво-на яку антену(и) працює цей підсилювач?


 Це може бути диполь або вертикал, чи yagi, наприклад. Будь-яка антена, що має ксх менше 2.0 та розрахована на кіловат потужності.



Вже відповіли. Так і є. На нерівноплічний діполь ака "Windom". В аматорських діапазонах КСХ не більше 2.

[Андрій_UR3ILF]

Я використвую на 1200W. Вже третій РА.


Цікаво, а які конденсатори ставите у ФНЧ?


[BL68]

Я використвую на 1200W. Вже третій РА.




Цікаво, а які конденсатори ставите у ФНЧ?





[BL68]

 BL68



Третій майже готовий, чекаю транзистор з Алішки.

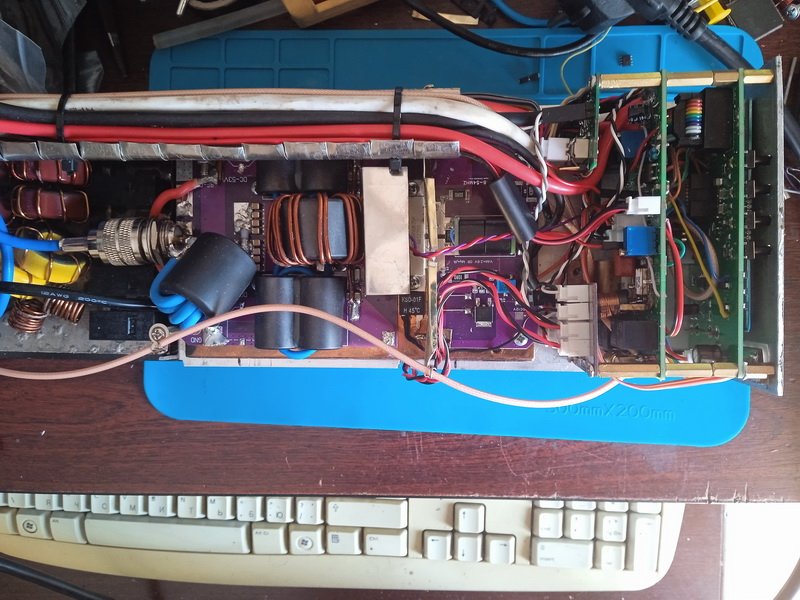

Вже не "майже", просто готовий. На цей раз 800Вт. 160м - 6м.





[BL68]

Ще інформація... Якщо будете вибирати підсилювач на Алі, не купляйте типу такого як в прикріпленні. Не зважайте на низьку цвну. У нього заявлена потужність 250-300 Вт, але використовуються дешеві ключові польові транзистори. Там дуже мілким шрифтом написано "Потужність до 10МГц. Вище потужність нижча." Нижча настільки, що на 10-ці цей підсилючач перетворюється на атенюатор На вході 10Вт, на виході 7Вт.




[UR5VFT]

 BL68



Третій майже готовий, чекаю транзистор з Алішки.

Вже не "майже", просто готовий. На цей раз 800Вт. 160м - 6м.








яку пасту чи підкладку застосовуєте перед встановленням транзисторів. і якою товщена мідна плита?


[Vavolo]

Ще інформація... Якщо будете вибирати підсилювач на Алі, не купляйте типу такого як в прикріпленні. Не зважайте на низьку цвну. У нього заявлена потужність 250-300 Вт, але використовуються дешеві ключові польові транзистори. Там дуже мілким шрифтом написано "Потужність до 10МГц. Вище потужність нижча." Нижча настільки, що на 10-ці цей підсилючач перетворюється на атенюатор На вході 10Вт, на виході 7Вт.






А якщо взяти інші транзистори?

[BL68]



Перепробував мабуть 5 чи 6 різних. Зупинився на цій. Оптимальна в'язкість і теплопередача.
На алюмінієвому радіаторі через будьяку дешевую термопасту мідна пластина 160х100х10. Попердньо треба шлифанути на площину. Бажано відполірувати, або шлифанути "нульовкою".




[BL68]

Ще інформація... Якщо будете вибирати підсилювач на Алі, не купляйте типу такого як в прикріпленні. Не зважайте на низьку цвну. У нього заявлена потужність 250-300 Вт, але використовуються дешеві ключові польові транзистори. Там дуже мілким шрифтом написано "Потужність до 10МГц. Вище потужність нижча." Нижча настільки, що на 10-ці цей підсилючач перетворюється на атенюатор На вході 10Вт, на виході 7Вт.



А якщо взяти інші транзистори?



А якщо взяти "правильні" транзистори, то треба вирізати кусок плати з місцями припайки і "приколхозити" "правилні" транзистори, бо в них відмінність в цокольовці.


[UR5VFT]



Перепробував мабуть 5 чи 6 різних. Зупинився на цій. Оптимальна в'язкість і теплопередача.
На алюмінієвому радіаторі через будьяку дешевую термопасту мідна пластина 160х100х10. Попердньо треба шлифанути на площину. Бажано відполірувати, або шлифанути "нульовкою".




дякую. подарували BLF188XR хочу спробувати отримати 400-500 вт 73!
