Прості конструкції антен

[UR5FFR]

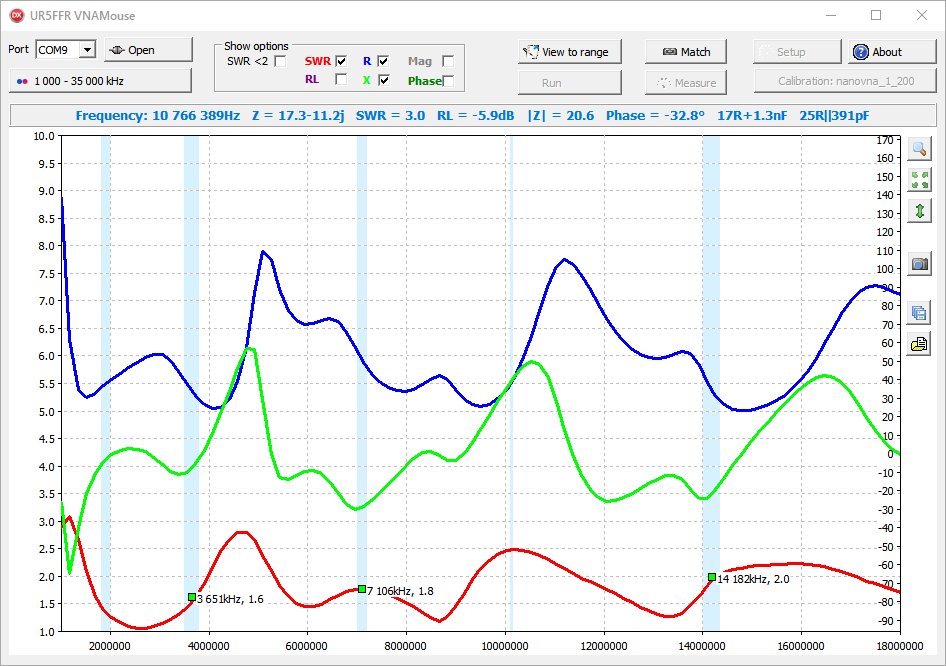

Напевно найпростіша антена - це "мотузка". Зазвичай рекомендують вибирати ії довжину близько 40 метрів та узгоджувати за допомогою резонансного контуру (антена Фукса). Але є варіант широкосмугового узгодження. При цьому довжина дроту береться близько 30 метрів. А до кабелю 50ом вона підключається через автотрансформатор 1:9 по опору, який намотаний на кільці 2000НМ скруткою в три дроти. Відразу за автотрансформатором необхідно встановити запірний дросель. У мене висить така "мотузка" як широкосмугова приймальна антена. Верхня точка приблизно 10м над землею, нижня – 3м. На передачу її так само можна використовувати, але ефективність її не дуже висока. У діапазоні 2-30МГц вона забезпечує КСВ не гірше ніж 3, шо не так погано.

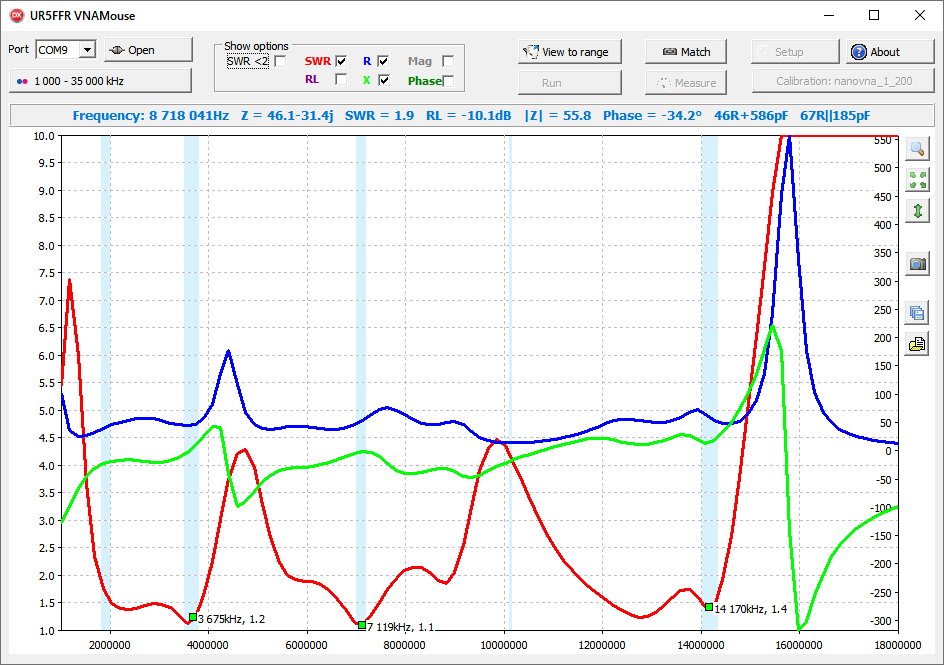

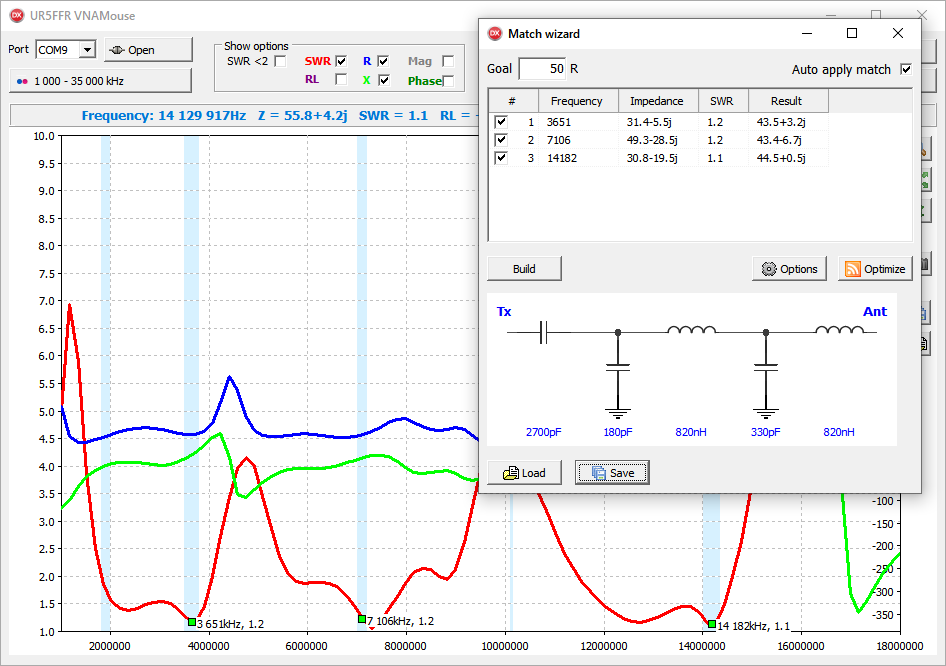

До КСВ=1 антена легко узгоджується тюнером. У принципі, на цьому можна було б й закінчити. Але Якщо у вас є антенний аналізатор, то характеристики антени можна покращити. Для цього вимірюємо імпеданс антени на необхідних діапазонах та використовуючи програму ImpedanceMatching розраховуємо узгодження. У моєму випадку це виглядало так

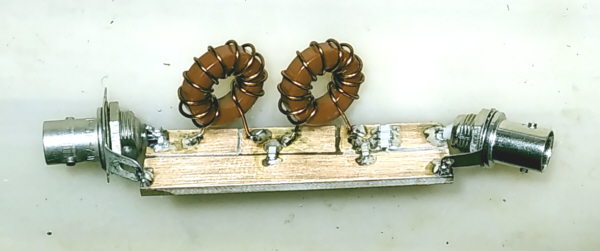

Узгоджувальний пристрій було зроблено на кільцях T68-2 та смд-конденсаторах 1206 на 1кв (можна купити в імраді)

match network.jpg (25.28 Кіб) Переглянуто 4233 разів

В результаті КСВ покращився. Не до 1, але дуже близько










[Олександр ux1vx]

При реконструкції дельти на 160м в горизнтальну дельту на 80м, довжина вийшла більша ніж потрібно. Довго намагався настроїти її на різні бєнди, але без результатно - моя штатна дельта з вертикальною полярізацією працювала краще. Вихід знайшовся досить простий - заземлив один кінець дельти через резистор 400 ом, а другий заземлив через 1:4 трансформатор і підключив до трансивера. Антенна чудово запрацювала від 80ки до 10ки і непогано навіть на 160м. Лишилось зробити комутацію по переключенню резистора і трансформатора, цікаво як буде мінятися діаграма направлення антенни.

[UR5FFR]

А яка довжина полотна у дельти вийшла? І яка висота підвісу?

PS конструкція десь перекликається з https://vk6ysf.com/Travelling_Wave_Antenna.htm та https://vu3dxr.in/diy-terminated-end-fe ... enna-tefv/


[Олександр ux1vx]

Довжина десь біля 100м, бо резонанс біля 3мГц. Висота - 2 точки між ти поверхівками, що через дорогу, а третя у мене на даху, десь 6м. Тепер низ опустився до землі, а запитка так і лишилась на горіщі. Можливо треба буде рознести кінці антени, можливість така є. Тоді і довжина збільшиться, і підсилення на JA також.


[UR5GAW (UT1G)]

Проста антена - це коливальний розгорнутий контур з певною частотою резрнансу.
Будь - які "ліпеники" з кільцями - це перетворення антени на "дроти примотані до активного навантаження".Щодо паралельного активного резистора - це "жерсть".
Єдине, Ви можете використовувати високоомний резистор для захисту кабеля від статики, але не у випадку короткозамкнутого й САМОСИМЕТРУЮЧОГО вібратора ("дельта"), бо самі рамки є короткозамкнуті для статики..

З використанням трансів на кільцях - це 100% втрата по ККД антени, й дуже гарний спосіб перетворити гарну антену на мотлох.
Щодо антени Фукса, то має бути РЕЗОНАНСНИЙ узгоджувальний контур, тоді від неї можна отримати результат. У разі використання "модних" балунів на "всі бенди ксв один" - величезні втрати на цих трансах, й сама антена вже грає роль відсосувача енергії, тобто від її довжини залежить чи кільце перегріється чи ні й як довго прослужить.

Якісною така антена точно не буде, тому початківцям слід сто разів помислити чи варто "повестись на рекламну халяву" чи краще робити зразу правильну антену з високими параметрами.

73!

[ur5ffc]

не все так сумно.  зробити узгоджувальний трансформатор з втратою потужності не більше 0.5db у трьохоктавній смузі - цілком реально.
а це ккд майже 90°/°. якщо пощастить,  найгірші результати можуть бути поза необхідними ділянками,  а там де потрібно ккд може сягати
95+°/° як у якісного тюнера на LC-елементах.

[Vavolo]

Я використовую EFHW (endfed). По суті та само мотузка довжиною 40м, підвішена горизонтально на висоті 6м. На відміну від мотузки це резонансна на більшості діапазонів антена, КСХ не перевищує 1.6, тож працюю без жодного тюнера. Живиться через трансформатор 1:49. На високочастотних діапазонах (починаючи з 30м) має виражену спрямованість та коефіцієнт підсилення, який можна порівняти із 4-елементною Yagi. Особисто я за три місяці в 2021 році вихідною потужністю 100Вт мав зв'язки з усіма континентами (в режимі SSB) та напрацював близько 70 країн. Багато кореспондентів відпускали компліменти на рахунок сили сигналу (може просто ввічливі люди).

[Vavolo]

Ось цікава інформація по EFHW
https://drive.google.com/file/d/1KWnnNi ... p=drivesdk


[Пенсіонер]

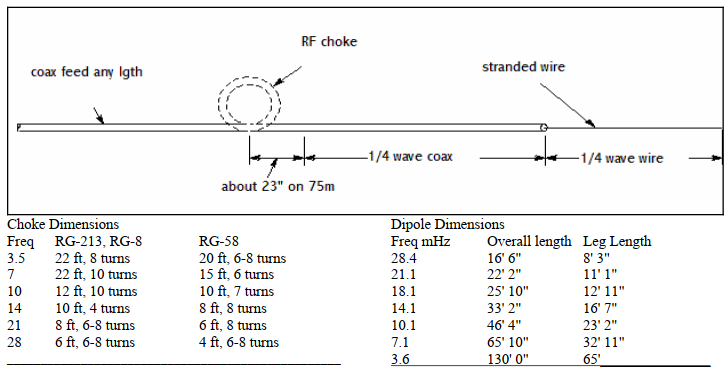

 У 2009 за таким принципом зробив антену на 40м. Частина «А» була з «польовки», а «В» з 75-омного кабелю.Розташовувалася між приватним будинком і деревом на сусідній ділянці.Найбільша висота, на дереві, близько 6 м, найменша, біля будинку – 3м. Похил – південний схід.Дросель з кабелю здався мені завеликим і заважким, тому зробив його на двох окремих кільцях від відхиляючої системи кінескопів. Між кільцями було менше метра. Таким чином зменшив вагу і необхідну індуктивність набрав (так сподівався).


 Розміри антени вже забулися, кількість обертів – по максимуму скільки вміщувалося. Антена робилась на прохання невеликий час якось побути на пасмі, тому зробив з того, що перше потрапило у руки. Проіснувала декілька років, поки ділянку продали і спиляли дерево.В той час аналізатора не мав, тому що реально вийшло сказати конкретно не можу. SWR-метр трансивера показав 1,4, смуга по SWR=2 трохи більша 100кГц. Мене влаштувало. Тюнер узгоджував без проблем.Саме цікаве й найприємніше прийшло під час використання. Згідно теорії – це класична NVIS-антена. Але практика не зовсім узгодилася з теорією. Підтверджені зв`язки з Антарктидою, JA, YB, VK6, 4S7
Тому відсутність ідеальних умов для розміщення «ідеальних» антен – абсолютно не вирок.
І "просто" зовсім не означає "ніяк".


[UR5VFT]

проста..
