Схемотехніка портативних приймачів

[efm]

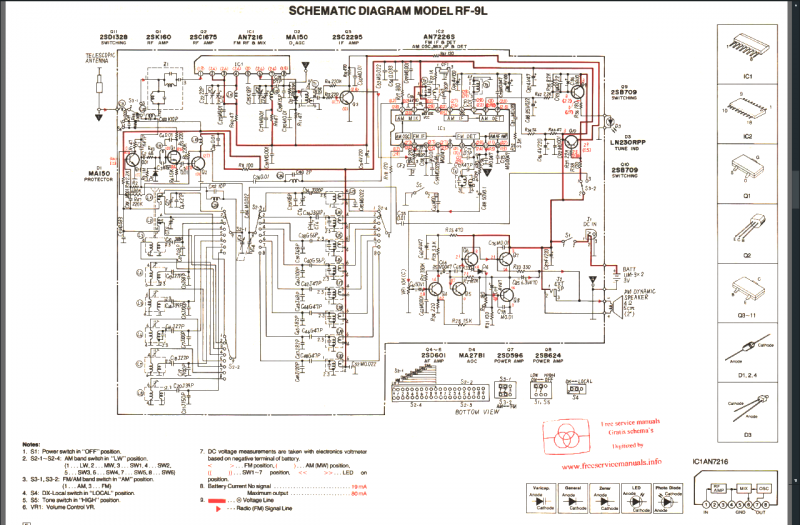

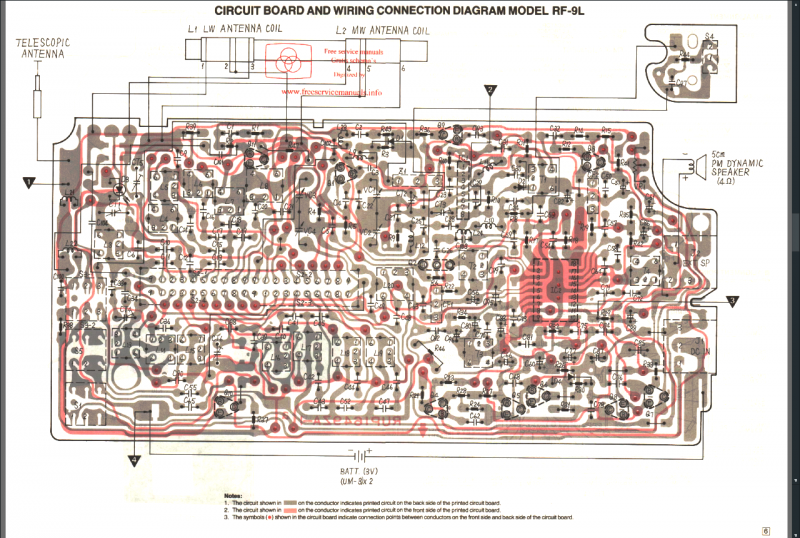

Panasonic RF-9L (без SSB)

• Схема - https://elektrotanya.com/panasonic_rf-9 ... nload.html
• http://www.shortwaveradio.ch/doku.php?id=en:rf-9l
• https://www.radiomuseum.org/r/panasonic_rf_9l_rf9l.html



[UR5FFR]

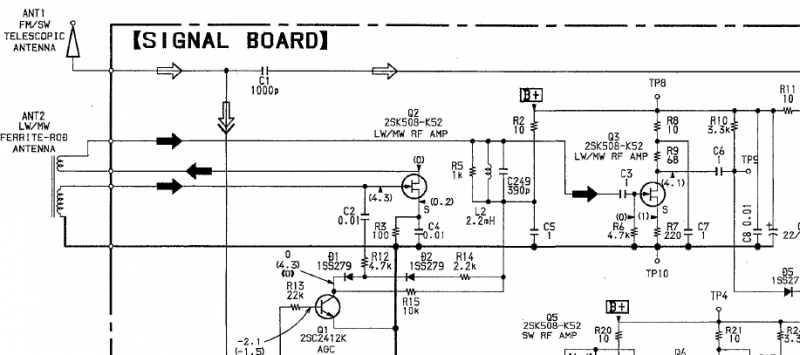

У багатьох приймачах SONY використовує широкосмугову магнітну антену для прийому на СВ/ДВ. Ось типові схемі з ICF SW07 та ICF SW55

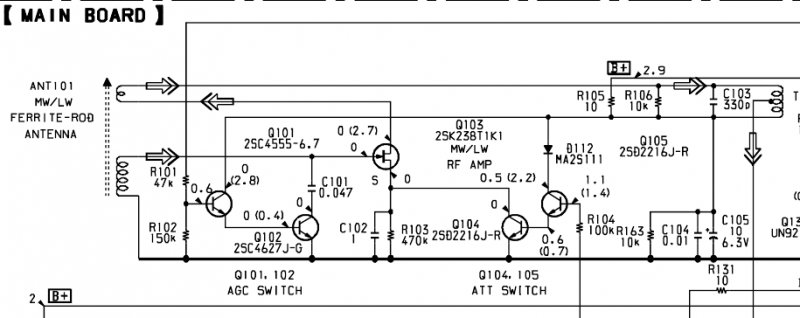

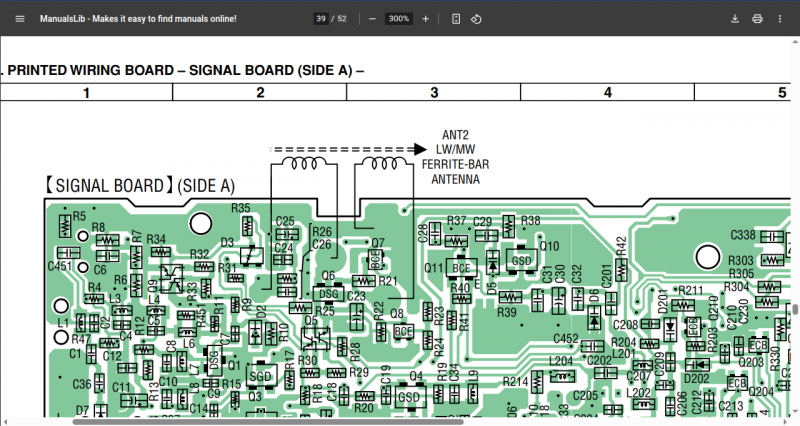

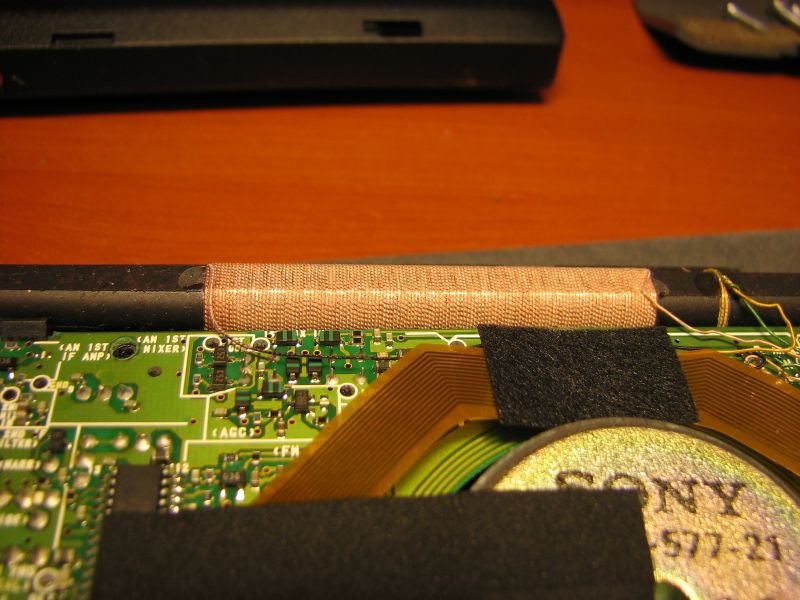

Основна котушка включена у затвор ПТ, а ось в його стік підключено віток зв'язку, який працює як негативний зворотній зв'язок. ПТ навантажено на контур 2,2mH+390pF з частотою резонансу 170кГц. По ідеї це все зроблено щоб отримати лінійну АЧХ. В сервіс-мануалі немає інформації яка кількість витків та індуктивність магнітної антени, але знайшов фото нутрощів - можна порахувати приблизно скільки.
Якщо у когось є інформація по подібним широкосмуговим нерезонансним магнітним антенам для СВ-ДВ - пишіть, бо цікаво щось подібне зробити






[Андрій_UR3ILF]

Кину схему з етона.
Вхiдна частина теж iнтересна но менi не сподоболося так як воно процювало. Може тому що робив на кiльцях.

[efm]

Основна котушка включена у затвор ПТ, а ось в його стік підключено віток зв'язку, який працює як негативний зворотній зв'язок.
Якщо у когось є інформація по подібним широкосмуговим нерезонансним магнітним антенам для СВ-ДВ - пишіть, бо цікаво щось подібне зробити.

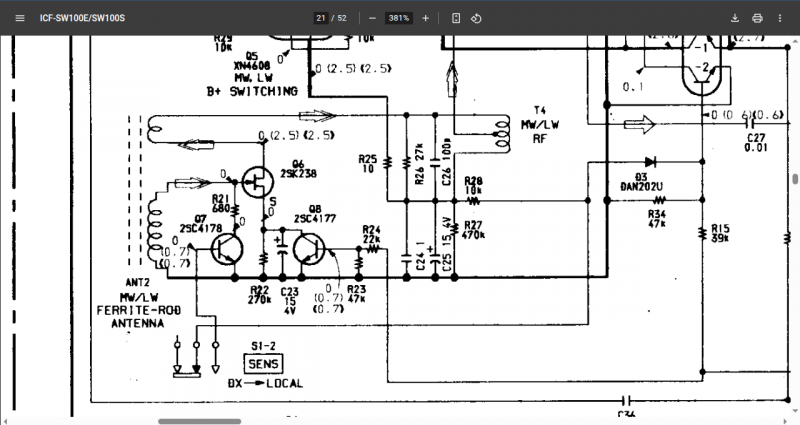

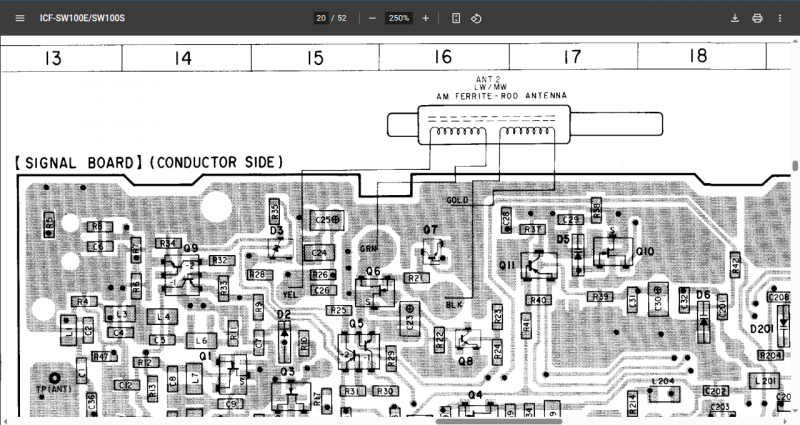

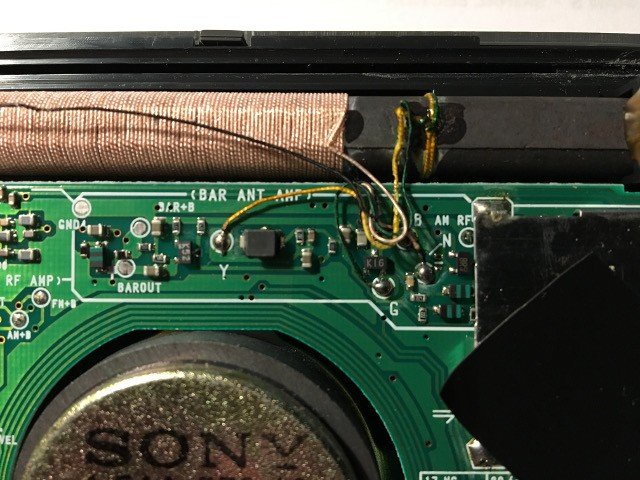

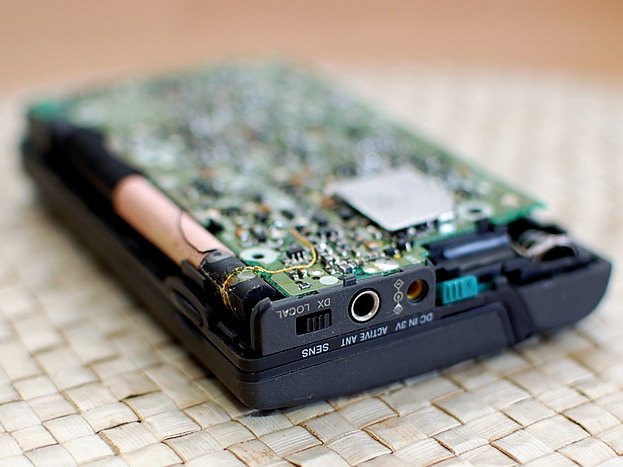

Sony ICF-SW100E/SW100S (1997) — Ref.No. 40 — Part.No. X3368-536-1 CHASIS ASSY (included ANT2)

• http://www.radiomanual.info/schemi/RX/S ... v_1997.pdf

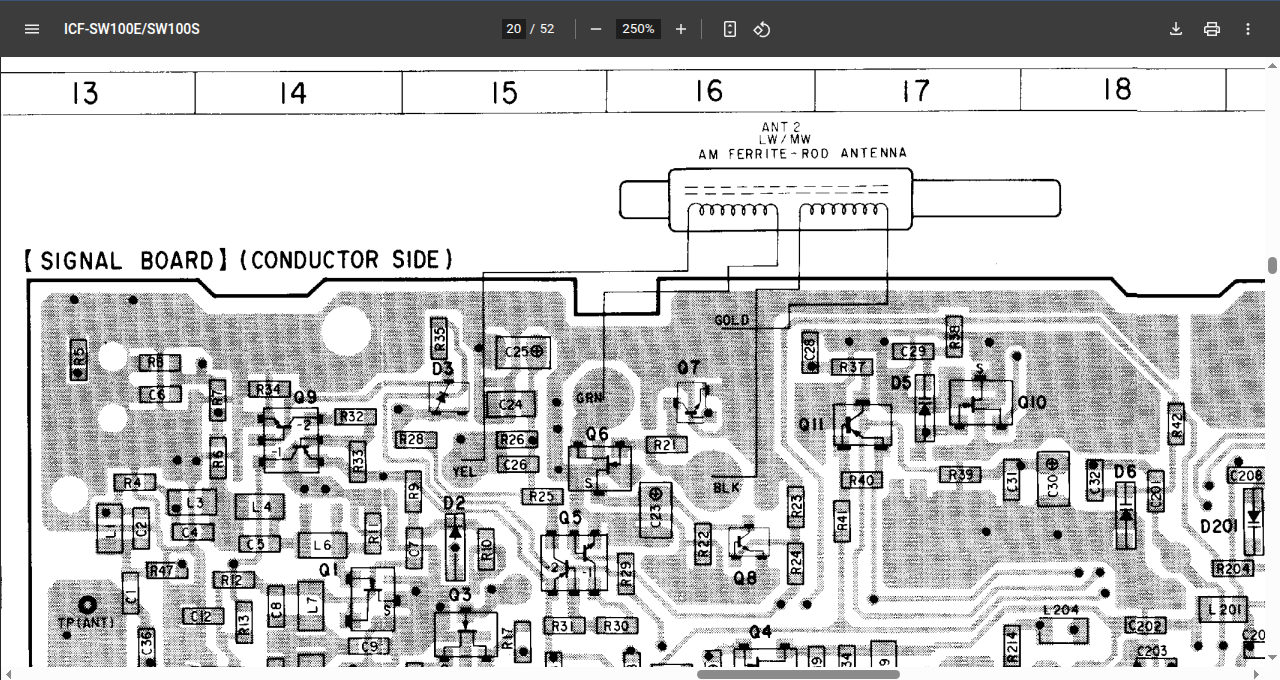

Sony ICF-SW100E/SW100S (2005) — Ref.No. ANT2 — Part.No. 1-501-657-31 — ANTENNA, FERRITE-ROD (LW.MW)

• https://www.rigpix.com/sony/icfsw100_service.pdf
• https://home-repair.ipwo.jp/sw100/
• https://home-repair.ipwo.jp/sw-100-assembling/




[Ігор Віт.]


 Зробив ще на прикiнцi зими.
Живлення вiд одного лiтiя BL5C.
1-30МГц перекриття LSB|USB без екзотичних деталей.
Преамп в сусiдний темi викладав.














 А де преамп можна глянути?




[max123]

В темі приймачі, ATS-20+

[Андрій_UR3ILF]

Тут схема https://www.qrzua.club/viewtopic.php?p=4477#p4477
