Блок живлення з електронного трансформатору

[UR5FFR]

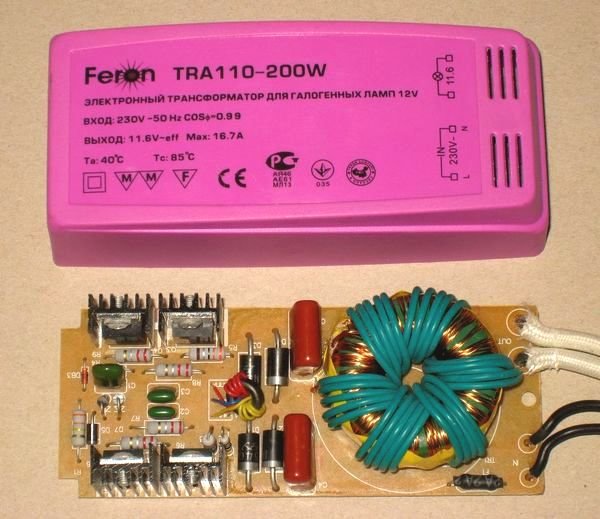

Читав що можна зробити блок живлення з електронного трансформатору та ось дійшли руки. Узяв за 100грн на олх такий трансформатор


Знайшов схему


Щоб він працював у якості блока живлення треба мінімальна доробка - зміна кола збудження с токового на напругове, бо інакше він не запускається без навантаження.

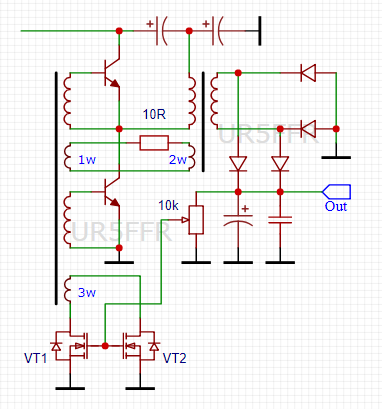

Для стабілізації вихідної напруги треба додати ще декілька деталей. Схема доопрацювання


Паралельно C4C5 встановлено електролітичні конденсатори по 120uF/400V.
VT1VT2 відповідають за стабілізацію вихідної напруги. Тут можна встановлювати будь які потужні MOSFET, наприклад з серії IRF. Якщо цей ланцюг не ставити то при вторинній обмотці в 8 витків напруга без навантаження становить 21.8в. Під навантаженням вона зменшується таким чином:
1.3А (26Вт)- 20в
2,47А (47Вт) - 19в
5.8А (101Вт) - 17.4в
Тобто маємо досить суттєву залежність напруги від току навантаження.
При встановленні кола стабілізації на VT1VT2 вихідна напруга майже незмінна.

Література:
1. Як стабілізувати "електронний трансформатор", А.Е. Шуфотинский, Радіоаматор №1, 2010



[master_yogurt]

Доброго дня! Можу поміняти 5 схожих електронних трансформаторів (б/в) на друковану плату приймача RX2121AM (якщо вони у вас є), або можу подарувати просто так, ящо вам потрібно?



[UR5FFR]

Доброго дня! Можу поміняти 5 схожих електронних трансформаторів (б/в) на друковану плату приймача RX2121AM (якщо вони у вас є), або можу подарувати просто так, ящо вам потрібно?



Плат нема - була партія але усе розібрали ще до війни.
За пропозицію дякую, декілька в мене вже є для експериментів, а більш мабуть не потрібно. Може когось зацікавить - то їм віддасте


[master_yogurt]

Добре)


[oldPsyho]

Давай мені))
Може вийде зробити ВВ блок живлення


[UR5FFR]

Може вийде зробити ВВ блок живлення





Саме у цю сторону і міркую Там виходить приблизно 2.7в/1виток. Вихідний трансформатор на кільці тому мотати досить зручно. Приблизно 65 витків дозволять отримати на виході 300в стабілізованих якщо зробити подвоєння напруги. Діоди треба шоттки досить високовольтні. Ось знайшов такі SF28
На вхід треба поставити фільтр перешкод по типовій схемі та NTC термістор на 5-10ом. Якщо нема NTC то можна опір десь на 2-5ом щоб якось зменшити пусковий струм



[oldPsyho]

Може вийде зробити ВВ блок живлення






Саме у цю сторону і міркую Там виходить приблизно 2.7в/1виток. Вихідний трансформатор на кільці тому мотати досить зручно. Приблизно 65 витків дозволять отримати на виході 300в стабілізованих якщо зробити подвоєння напруги. Діоди треба шоттки досить високовольтні. Ось знайшов такі SF28
На вхід треба поставити фільтр перешкод по типовій схемі та NTC термістор на 5-10ом. Якщо нема NTC то можна опір десь на 2-5ом щоб якось зменшити пусковий струм





У таких бп є проблема... із зростанням навантаження сильно зростають пульсації. На cqham навіть стаття була, про переробку блоків.

[Sergii]

Може краще sg3525 застосувати?

[UR5FFR]

Може краще sg3525 застосувати?


А не сильно це ускладнить схему? Чи є у вас перевірені рішення?

[Sergii]

Так, занадто ускладнює. Згоден.
