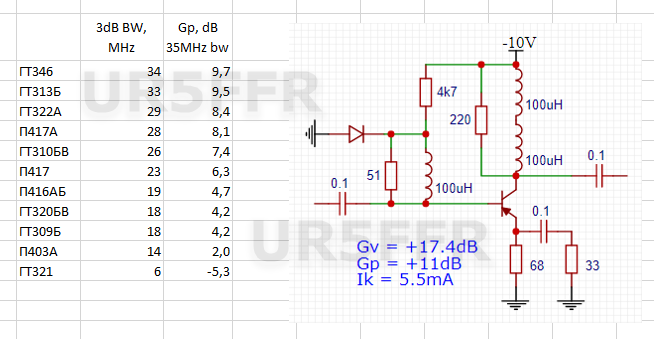

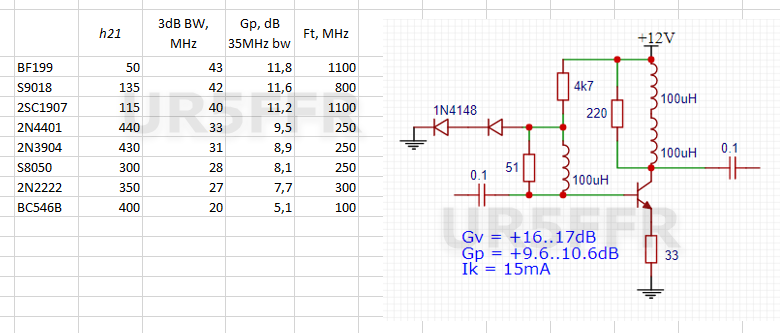

Методика вимірювання така - подаємо з ГСС частоту 3МГц з рівнем 0дБм. Фіксуємо напругу на виходу. Далі шукаємо частоту де напруга на виході стане на 3дб менша. Тобто для кожного транзистора ми визначаємо смугу пропускання по рівню -3дб.
Результат множення смуги пропускання на підсилення є константою (в розумних межах

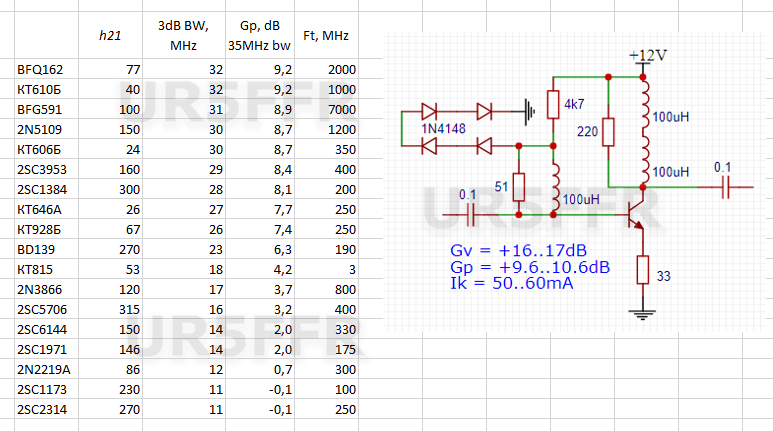

). Тобто якщо ми зменшимо підсилення у двічі то смуга збільшиться приблизно вдвічі. Це дозволяє розрахувати яке підсилення можна отримати з транзистора для смуги пропускання 35МГц.Ці виміри я звів у таблицю. Додав h21 та Ft з даташиту. Gp для смуги 35МГц - це підсилення по потужності яке можна отримати з транзистора. Ось що вийшло
- BJT Ft med power.png (109.9 Кіб) Переглянуто 283 разів
Розбір польотів.
Таблицю відсортував від більш високочастотних до менш.
Очікувано лідирують СВЧ транзистори - КТ610 тут виступає як референс бо він стопудово аутентичний та ще з золотими ногами
2N5109 купував дуже давно - оригінал. BFG591 збуджується тому параметри не айс. КТ606 гарний недооцінений транзистор. Ft в даташитах немає - шукав за допомогою гптчату.
Далі майже впритул йдуть С3953 та С1384 - для першого це очікувано, а ось результати для С1384- це сюрприз.
Слідом КТ646 та КТ928 - майже однаково. 928 досить рідкий з жовтими ногами.
Далі йде BD139. Так це не помилка. Я переміряв з партії яку купував років 5 тому та з останньої - параметри однакові. В діапазоні 30МГц він забезпечує підсилення 4-5 разів.
Ще одна несподіванка - КТ815. По усім довідникам це НЧ транзистор з Ft=3МГц. Але він працює так начебто має Ft=150МГц
Треба буде ще переміряти декілька.Далі пішов різноманітний перемаркер бо результати вимірювання не відповідають значенням Ft з даташиту.
