Простий транзисторний трансивер Бджілка (BeeJT TRX)

[Freddy]

Корисна опція бо ця тема мені цікава але слідкую за нею не дуже пристально . І вже давно втратив ланцюжок подій . Наскільки розумію то плати будуть в ТНТ виконанні .

[UR5FFR]

Наскільки розумію то плати будуть в ТНТ виконанні .



ТНТ - це що таке?


[UT8AS]

ТНТ - це що таке?




...я думаю, краще в лайоуті - і ЛУТ (лазерно-праскова) самому зробити і замовити можна...бо тема дуже цікава, і починаючим аматорам, в кого від діда-батька багато чого залишилось, та й на радіогуртках допоможе своєю відносною простотою підтримати наш аматорський рух...благо, зараз дуже багато гарних металевих корпусів - від старих складових системників ПК - CD-програвачів, БЖ, від невеликих відеомагів та тюнерів різних форматів...як зразок нижче...




[UR5FFR]

Усі схеми та плати зараз в EasyEDA. Звідти їх досить нескладно конвертувати в пдф для ЛУТ або фоторезисту. Ну і звісно отримати гербера для замовлення плат у китайців або ще десь.
PS Треба забувати про той лайаут, бо це стовідсоткове зло

[Freddy]

Наскільки розумію то плати будуть в ТНТ виконанні .




ТНТ - це що таке?




THT (Through-Hole Technology)  вивідні радіодеталі

[Freddy]

ТНТ - це що таке?

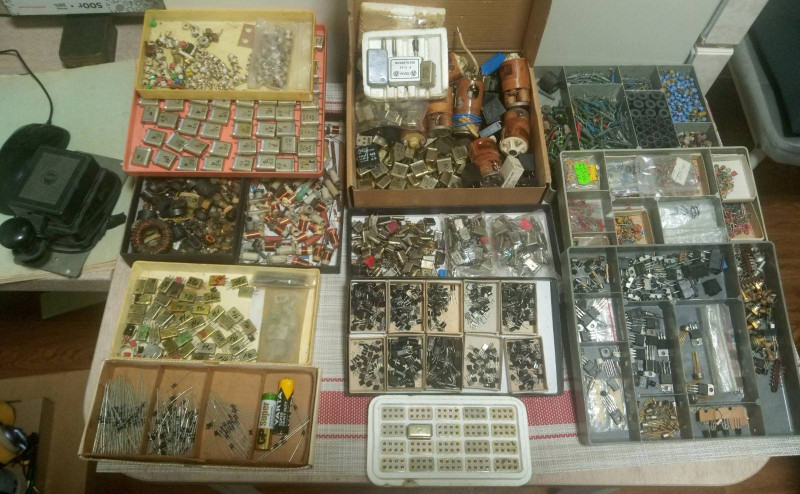

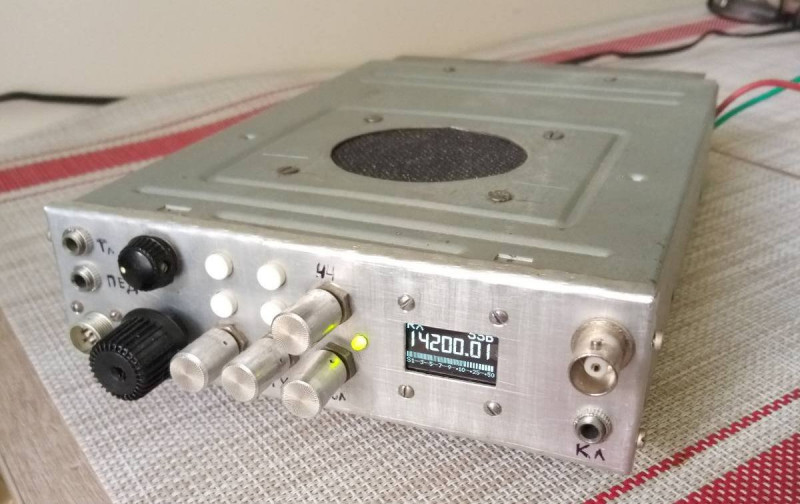

...я думаю, краще в лайоуті - і ЛУТ (лазерно-праскова) самому зробити і замовити можна...бо тема дуже цікава, і починаючим аматорам, в кого від діда-батька багато чого залишилось, та й на радіогуртках допоможе своєю відносною простотою підтримати наш аматорський рух...благо, зараз дуже багато гарних металевих корпусів - від старих складових системників ПК - CD-програвачів, БЖ, від невеликих відеомагів та тюнерів різних форматів...як зразок нижче...МініК.jpg





Від діда і батька таке не залишиться . Тут елементна база   інша. Кварци точно треба купляти і  кф нормальний  без приладів не зробиш . Я в цій конструкції ширпотребовських елементів не бачу . Максимум це резистори ,конденсатори але зараз  більшість електроніки вже на смд

[UT8AS]



Від діда і батька таке не залишиться...




...мабуть у вас не було такого діда...а тепер уявіть собі, скільки такого всякого у мене на роботі по всіх шухлядах і поличках...те, що старіше вже здавали на вагу...




[UT8AS]

...Треба забувати про той лайаут...



...воно то так, треба крокувати в ногу з часом, але для молодшої групи 7-9 років лайоут більш простий і ручний, на будь який розмір деталей можна малювати плату...а старші вже самі вибирають, що для них краще...

[UR5FFR]

THT (Through-Hole Technology)  вивідні радіодеталі


Так, все буде на вивідних компонентах бо не кожен з початківців має навички smd монтажу

Тут елементна база інша. Кварци точно треба купляти і кф нормальний без приладів не зробиш . Я в цій конструкції ширпотребовських елементів не бачу . Максимум це резистори ,конденсатори але зараз більшість електроніки вже на смд


Елементарна база у Бджілки досить доступна - нічого дефіцитного в конструкції нема. Якщо нема NWT то КФ або готовий набір відібраних резонаторів для нього можна купити - на ur8lv є пропозиції. Моя практика показує що навіть без попереднього відбору КФ виходить більш-менш нормальний.

...воно то так, треба крокувати в ногу з часом, але для молодшої групи 7-9 років лайоут більш простий і ручний, на будь який розмір деталей можна малювати плату...а старші вже самі вибирають, що для них краще...


Це воно вам так кажеться що він більш простий тому що ви до нього звикли А дітлахи - це чистий аркуш. Їм що даси - те вони й будуть використовувати. Будь-який кад відрізняється від лайаута тим, що попереджує багато помилок та синхронізує плату з схемою. Тобто ви завжди маєте стовідсоткову впевненість що у схемі усі виводи компонент кудись під'єднані, плата повністю відповідає схемі та усі з'єднання розведені.


[Freddy]

Підтримую в тому що від лайоута треба відходити . Сам починав з нього ще в шкільні роки і дуже довго на ньому сидів , а потім недавно  з матюками переліз на кікад( хотів на альтіум але немає можливості скачати програму щоб без грошів ) Було тяжко з початку а тепер дивлюся на той лайоут як на г ... . Якщо ніколи не вилазити з лут то може лайоут і добре але якщо діло доходить до заводських плат то це ж...  я б дітей починав вчити з кікад . Основи правильні закладаються . А діти вони все хватають швидко , головне закласти правильний фундамент .
