може такий варіант підійде...до 50вт питань нема-далі не пробував....
Ферит в рч конструкціях
-
Freddy
- Повідомлень: 205
- З нами з: П'ят лютого 10, 2023 7:00 pm
- Has thanked: 17 times
- Been thanked: 40 times
Re: Ферит в рч конструкціях
У мене немає горшків сб . Колись хотів купити але знайшов по 40 грн за комплект без катушки , самі ферити . Пару штук колись потрапило в руки то вони були страшно крихкими . Незнаю як на них мотати щоб не розламати . Буду експерементувати з кільцями з -2 матеріалу .
-
Freddy
- Повідомлень: 205
- З нами з: П'ят лютого 10, 2023 7:00 pm
- Has thanked: 17 times
- Been thanked: 40 times
-
vasylll
- Повідомлень: 24
- З нами з: П'ят жовтня 28, 2022 8:07 pm
- Позивний: немає
- Has thanked: 19 times
- Been thanked: 13 times
Re: Ферит в рч конструкціях
Цікаве рішення ! Скільки витків вийшло ? Як рахували ?
Також хочу спробувати таке рішення. Бо навіть китайці стали економити.
Він себе тут впізнає !
Але треба знати у кого купляти і за яку ціну !

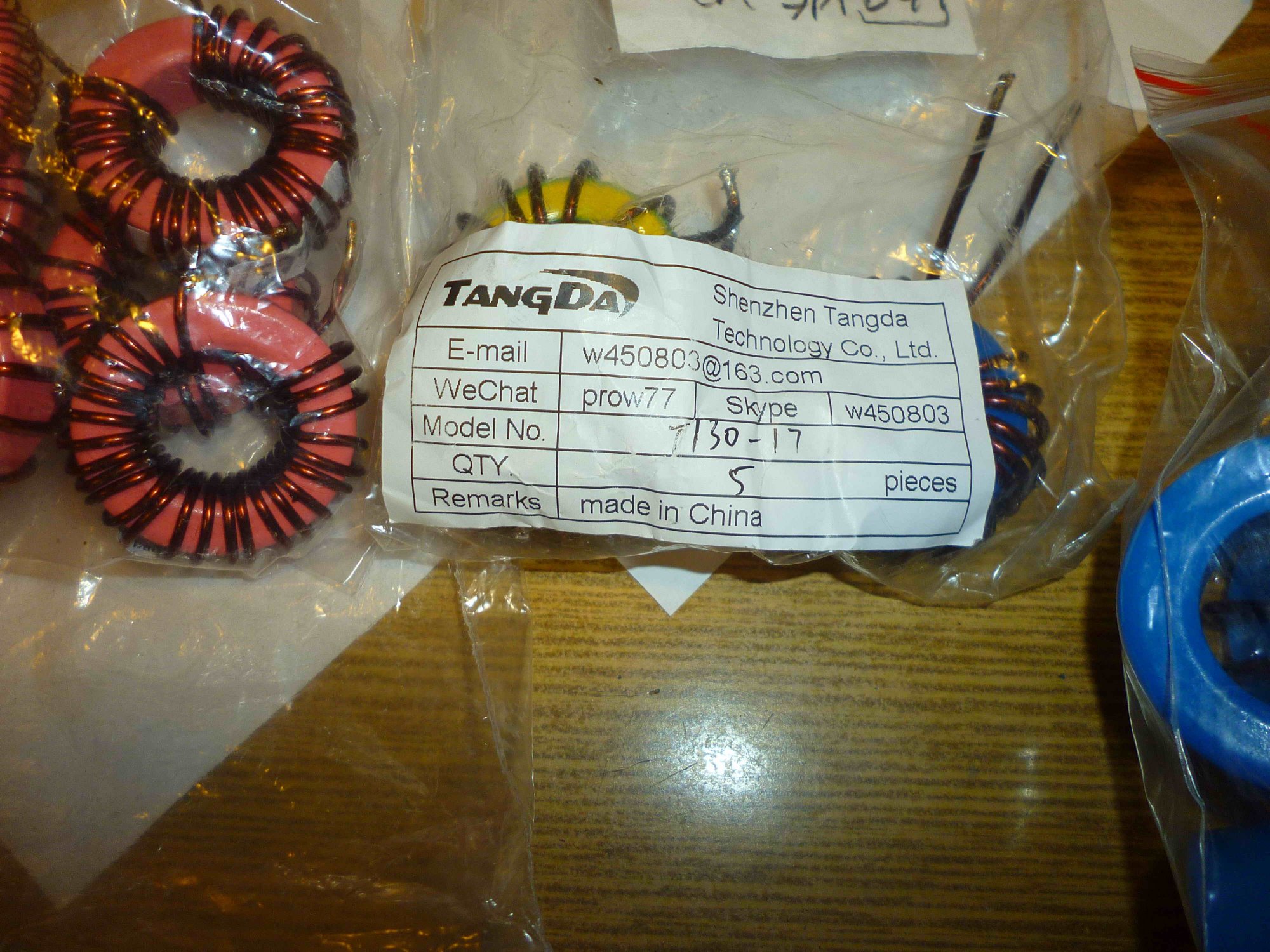

Ось Вам результат купівлі тюнера за 35$ у залізному корпусі з вбудованим АКБ !
-
UR5FFR
- Повідомлень: 1229
- З нами з: Пон вересня 12, 2022 4:04 pm
- Has thanked: 89 times
- Been thanked: 648 times
Re: Ферит в рч конструкціях
То наведіть схему та моточні дінні.
Стосовно старих конденсаторів КСО. Їх треба переміряти!!! Це вам не сучасні NP0 де написано 100пф - і буде рівно 100пф. Я якось робив ФНЧ з амідоном та поставив їх - переміряю АЧХ, а вона дещо не така як треба. Переміряв ємності - 100пф був насправді 125пф. Поміняв на NP0 смд - усе стало як треба. Тому з КСО обережно.

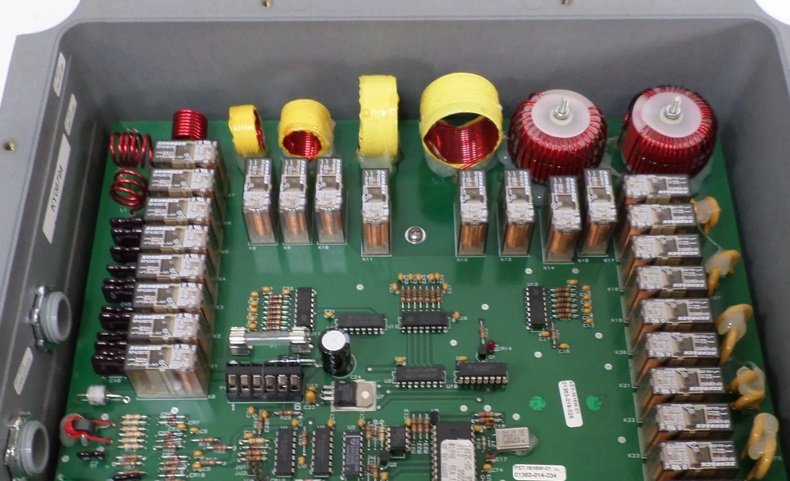

Не проблема що катушки не на тороїдах. Проблема у тому що вони стоять паралельно одна до одної. Буде велика взаємоіндукція. Ось приклад як повинно бути
- atu.jpg (82.44 Кіб) Переглянуто 50053 разів
-
vasylll
- Повідомлень: 24
- З нами з: П'ят жовтня 28, 2022 8:07 pm
- Позивний: немає
- Has thanked: 19 times
- Been thanked: 13 times
Re: Ферит в рч конструкціях
Згоден !!! Але в приведеній конструкції мені не дуже подобаються таки "телефонні" реле.
-
UR5FFR
- Повідомлень: 1229
- З нами з: Пон вересня 12, 2022 4:04 pm
- Has thanked: 89 times
- Been thanked: 648 times
Re: Ферит в рч конструкціях
Я досить часто подібні реле зустрічаю у промислових виробах. Для ВЧ критично не те як воно виглядає, а яку ємність та затухання вносить
-
UR5VFT
- Повідомлень: 456
- З нами з: Вів січня 17, 2023 6:22 pm
- Позивний: UR5VFT
- Has thanked: 436 times
- Been thanked: 95 times
Re: Ферит в рч конструкціях
і ще важливий факт надійності таких реле
-
Андрій_UR3ILF
- Повідомлень: 80
- З нами з: Суб жовтня 01, 2022 6:36 pm
- Звідки: Царичанка
- Позивний: UR3ILF
- Has thanked: 18 times
- Been thanked: 58 times
- Контактна інформація:
Re: Ферит в рч конструкціях
Вставлю свій п'ятак. Добрі кiльця на алі є. Продавець Junkan. Але тільки червоні та жовті але продаж оптовий. Інші все гє повне. Дивимся на Q на скрiнах. Нi чим вiд типа оригинал не вiдрiзняються. Хотя нi, жункан трохи бiльшi на пiв мiллiметра. У ФНЧ не грiються.

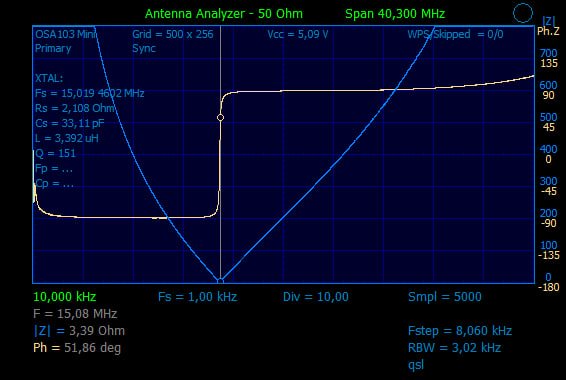

Якось робив лабораторку.
Т37-1 Q=11
Т50-10
Т50-6
20ВЧ 4мм дIаметром тi що використовую в преампи, ДПФ i т.д.
Ось це 20ВЧ на фото
Якось робив лабораторку.
Т37-1 Q=11
- T37-1.jpg (32.79 Кіб) Переглянуто 47664 разів
- T50-10.jpg (33.31 Кіб) Переглянуто 47664 разів
- T50-6.jpg (33.31 Кіб) Переглянуто 47664 разів
- 20ВЧ.jpg (33.64 Кіб) Переглянуто 47664 разів
