може такий варіант підійде...до 50вт питань нема-далі не пробував....
Ферит в рч конструкціях
-
Freddy
- Повідомлень: 100
- З нами з: П'ят лютого 10, 2023 5:00 pm
- Has thanked: 5 times
- Been thanked: 18 times
Re: Ферит в рч конструкціях
У мене немає горшків сб . Колись хотів купити але знайшов по 40 грн за комплект без катушки , самі ферити . Пару штук колись потрапило в руки то вони були страшно крихкими . Незнаю як на них мотати щоб не розламати . Буду експерементувати з кільцями з -2 матеріалу .
-
Freddy
- Повідомлень: 100
- З нами з: П'ят лютого 10, 2023 5:00 pm
- Has thanked: 5 times
- Been thanked: 18 times
-
vasylll
- Повідомлень: 21
- З нами з: П'ят жовтня 28, 2022 5:07 pm
- Позивний: немає
- Has thanked: 10 times
- Been thanked: 10 times
Re: Ферит в рч конструкціях
Цікаве рішення ! Скільки витків вийшло ? Як рахували ?
Також хочу спробувати таке рішення. Бо навіть китайці стали економити.

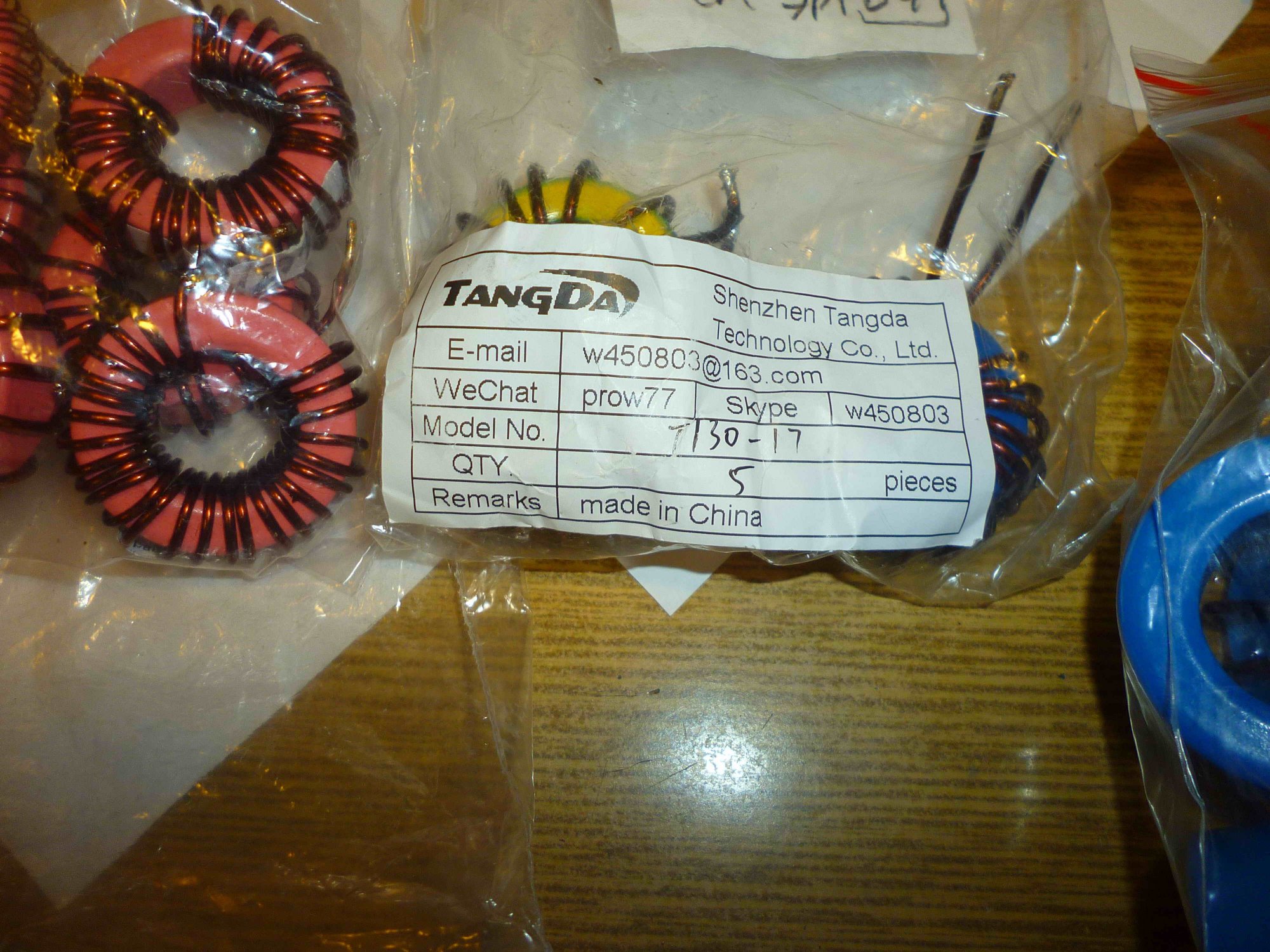

Він себе тут впізнає !
Але треба знати у кого купляти і за яку ціну !
Ось Вам результат купівлі тюнера за 35$ у залізному корпусі з вбудованим АКБ !
-
UR5FFR
- Повідомлень: 999
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 57 times
- Been thanked: 457 times
Re: Ферит в рч конструкціях
То наведіть схему та моточні дінні.
Стосовно старих конденсаторів КСО. Їх треба переміряти!!! Це вам не сучасні NP0 де написано 100пф - і буде рівно 100пф. Я якось робив ФНЧ з амідоном та поставив їх - переміряю АЧХ, а вона дещо не така як треба. Переміряв ємності - 100пф був насправді 125пф. Поміняв на NP0 смд - усе стало як треба. Тому з КСО обережно.
Не проблема що катушки не на тороїдах. Проблема у тому що вони стоять паралельно одна до одної. Буде велика взаємоіндукція. Ось приклад як повинно бути
- atu.jpg (82.44 Кіб) Переглянуто 1968 разів
-
vasylll
- Повідомлень: 21
- З нами з: П'ят жовтня 28, 2022 5:07 pm
- Позивний: немає
- Has thanked: 10 times
- Been thanked: 10 times
Re: Ферит в рч конструкціях
Згоден !!! Але в приведеній конструкції мені не дуже подобаються таки "телефонні" реле.
-
UR5FFR
- Повідомлень: 999
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 57 times
- Been thanked: 457 times
Re: Ферит в рч конструкціях
Я досить часто подібні реле зустрічаю у промислових виробах. Для ВЧ критично не те як воно виглядає, а яку ємність та затухання вносить
-
UR5VFT
- Повідомлень: 292
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 220 times
- Been thanked: 68 times
Re: Ферит в рч конструкціях
і ще важливий факт надійності таких реле
