Простий транзисторний трансивер Бджілка (BeeJT TRX)

Sergii
Повідомлень: 44
З нами з: Вів листопада 29, 2022 8:58 am
Has thanked: 25 times
Been thanked: 20 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення Sergii »

Якщо такі наприклад https://www.rcscomponents.kiev.ua/produ ... 42550.html
Більший струм, більша гранична частота порівняно з кт646.
https://kitsandparts.com/5W-A1-Amp.php

UR5VFT
Повідомлень: 292
З нами з: Вів січня 17, 2023 4:22 pm
Позивний: UR5VFT
Has thanked: 220 times
Been thanked: 68 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UR5VFT »

- у нас раніше часто застосовували недорогі 2SC2078, але зараз трапляються тільки підробки. наприклад з алі з 10 штук всі перемарковані низькочастотні.  73!
 - https://www.aliexpress.com/w/wholesale- ... =price_asc


UT8AS
Повідомлень: 52
З нами з: Сер вересня 14, 2022 5:37 am
Позивний: UT8AS
Has thanked: 7 times
Been thanked: 20 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UT8AS »

...непогано працював і нижчевикладений підсилювач на IRF510-530, але з живленням 18-20 В і помітним завалом вище 18mc...та після "буму" на них, якісні попадаються дуже рідко...я ще пробував його на IRFZ 24, приблизно те-саме...
УМ.rar
(1.4 МіБ) Завантажено 36 разів


UR5VFT
Повідомлень: 292
З нами з: Вів січня 17, 2023 4:22 pm
Позивний: UR5VFT
Has thanked: 220 times
Been thanked: 68 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UR5VFT »

UT8AS писав: П'ят квітня 25, 2025 12:15 pm ...непогано працював і нижчевикладений підсилювач на IRF510-530, але з живленням 18-20 В і помітним завалом вище 18mc...та після "буму" на них, якісні попадаються дуже рідко...я ще пробував його на IRFZ 24, приблизно те-саме...УМ.rar





  :shock:  ;)




Вкладення
UR5FFR
Повідомлень: 997
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 57 times
Been thanked: 456 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UR5FFR »

Sergii писав: П'ят квітня 25, 2025 10:11 am Якщо такі наприклад https://www.rcscomponents.kiev.ua/produ ... 42550.html
Більший струм, більша гранична частота порівняно з кт646.
https://kitsandparts.com/5W-A1-Amp.php
Так, цікаво вирішено питання з радіатором. Але треба мідь. Питання де купувати.
Знайшов цікавий транзистор 2SC6144 - заявлена Ft в 300МГц.
AOD2922 - мала ємність затвору але теж треба буде радіатор робити з міді.


UR5FFR
Повідомлень: 997
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 57 times
Been thanked: 456 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UR5FFR »

Трохи оптимізував схему зміщувача на 4053. Мікросхема 74HC4053 може працювати при живленні 9в. Але напруги гетеродину з SI5351 недостатньо для перемикання ключів. Підсилювач на одному транзисторі вирішив проблему. Ось фрагмент схеми (замість 78L05 стоїть 78L09)
Це трохи збільшило динаміку та зменшило втрати. Порівняння двох варіантів при вимірюванні компресії
Бачимо що P1db збільшилась з +18dBm до +21dBm. Відповідно IP3=21+13=+34dBm. Це вже дуже не поганно
Втрати впали бо при збільшенні напруги живлення зменшується опір відчинених ключів (див. даташит)


serge_m
Повідомлень: 8
З нами з: Пон лютого 17, 2025 6:10 pm
Been thanked: 2 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення serge_m »

UR5FFR писав: П'ят квітня 25, 2025 8:03 pm Але треба мідь. Питання де купувати.
Кулер Intel socket775 з мідною вставкою? Або замовляти друковану плату на алюмінієвій основі і вже плату прикручувати на алюмінієвий радіатор
UR5FFR
Повідомлень: 997
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 57 times
Been thanked: 456 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UR5FFR »

serge_m писав: Пон квітня 28, 2025 5:43 pm Кулер Intel socket775 з мідною вставкою? Або замовляти друковану плату на алюмінієвій основі і вже плату прикручувати на алюмінієвий радіатор
Ні, це все якось складно дуже. В мене то мідь є. А ось хто буде повторювати? Треба якесь просте рішення де можна купити пластини міді товщиною 0,5-1мм

serge_m
Повідомлень: 8
З нами з: Пон лютого 17, 2025 6:10 pm
Been thanked: 2 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення serge_m »

Просте рішення - використовувати транзистори які розроблені під задачу. Так, трохи дорожче ніж все що перебрали в цій темі, але ж і результат стабільний, і мідь шукати не треба. Пошук мідних радіаторів - це вже з розряду "достати", а не "купити", що вже суперечить концепції даної розробки, якщо я правильно зрозумів.
UR5FFR
Повідомлень: 997
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 57 times
Been thanked: 456 times

Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)

Повідомлення UR5FFR »

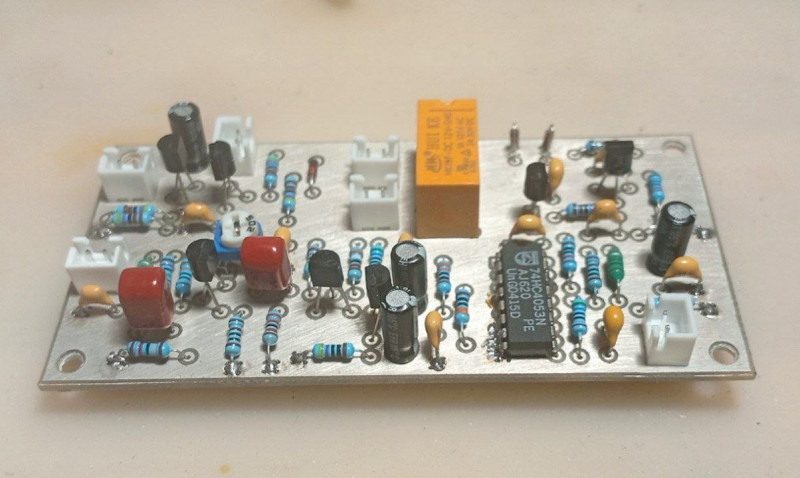

Плата модулятора яку я постив www.qrzua.club/viewtopic.php?p=3693#p3693 на жаль має резистор налаштування балансу. У трансивері де нема елементів налаштовування це виглядає дещо брутально та порушую загальний феньшуй :) Тому зроблена ще одна версія модулятора де єдине що регулюється це рівень підсилення мікрофона. Від котушок та трансформаторів теж вийшло здихатися.

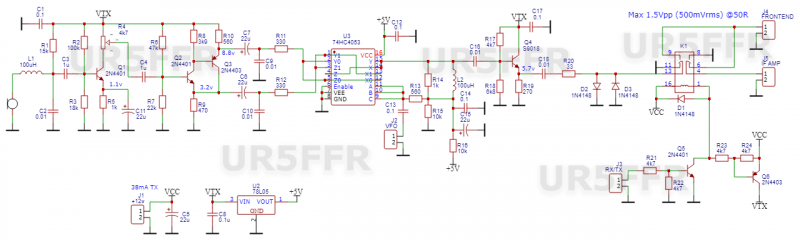

Схема дуже проста - по НЧ формуємо парафазний сигнал. Далі ключовий модулятор і емітерний повторювач. Діоди на виході обмежують вихідний сигнал на рівні 1.5Vpp. Навантаження 50ти омне.
Цікавий момент що на виході модулятора решта непригніченої несущої має подвійну частоту ПЧ, тобто 10МГц.

serge_m писав: Пон квітня 28, 2025 7:00 pmПросте рішення - використовувати транзистори які розроблені під задачу
Так я ж не проти. На RD15/RD16 підсилювач виходить дуже простий та без танців з бубном. Але де їх купити не за всі гроші? На алі підробки. У нас або ціни космос. Або нема. Може здаватися що у іноземних аматорів справи краще. Але ... але вони так само шукають та пробують різні транзистори в PA які не зовсім для цього призначені. Ви що думаєте - це наші аматори додумалися ирфки ставити? Ні, це все з зарубіжних журналів - наші скопіювали
