Формування імпульсу по фронту й спаду сигналу .

[Freddy]

Доброго дня , може хтось може порадити робочу схему? З мкросхем є тільки 4093 трігер шмідта та rs тригер ну і жменя транзисторів)

[UR5FFR]

Не зовсім зрозуміло що потрібно за схему зробити. Що на вході та що на виході?

[Freddy]

Цш

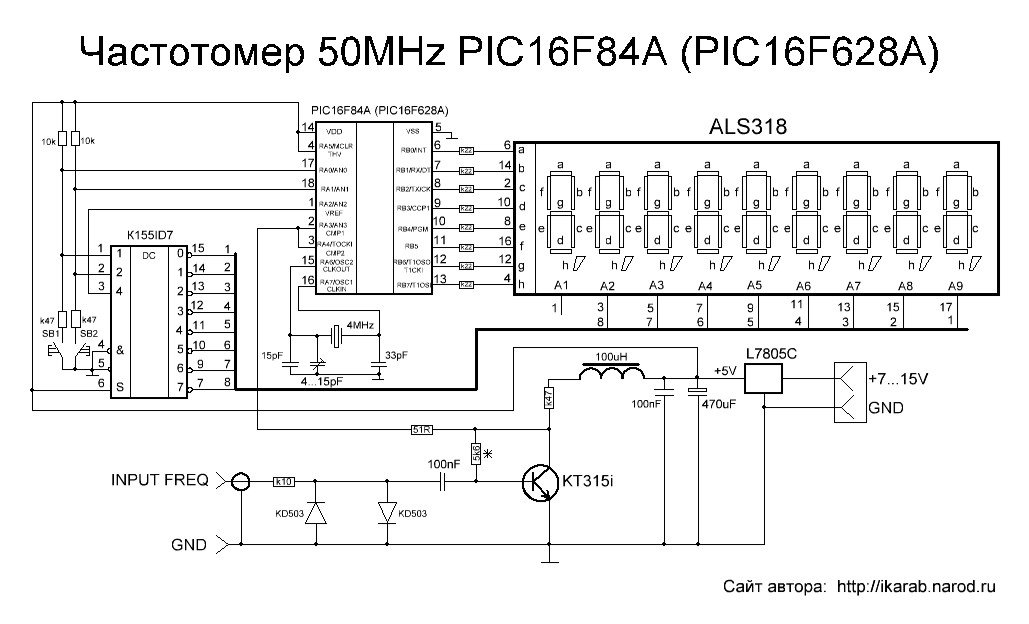

 Є приймач us5msq і є цш схема якої додаю . Щоб шкала правильно показувала потрібно їй посилати сигнал коли пч додавати а коли віднімати . На цш це можна зробити натискаючи кнопки . А сам приймач дає сигнал замикаючи - 1F на корпус коли увімкнено діапазон 20м .


[Freddy]

Схема приймача

[Freddy]

Була ідея все це діло подружити через отаку схему


Але в мене немає мікросхеми інвертора , а nand 4011 який в мене є в цій схемі не хоче працювати (входи разом і маємо інвертор )


[Freddy]

Була ідея все це діло подружити через отаку схему 1-49.gifАле в мене немає мікросхеми інвертора , а nand 4011 який в мене є в цій схемі не хоче працювати (входи разом і маємо інвертор )




Я таки  запустив схему ) С1,С2 10мкф , R1,R2 220k . VD1,VD2 1n4148.  Напруга живлення 5в .
