На діодах теж є спад на 28. Ще раз усе переміряв. Ось така таблиця вийшла - усі втрати відносно 80м Спад невеликий і його досить нескладно компенсувати у драйвері підсилювача потужності використовуючи частотнозалежні ланцюги зворотного зв'язку наприклад
Простий транзисторний трансивер Бджілка (BeeJT TRX)
-
- Повідомлень: 1014
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 58 times
- Been thanked: 473 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
-
- Повідомлень: 1014
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 58 times
- Been thanked: 473 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
З'явилась така ідея - а якщо узяти два активних змішувача які у тракті ПЧ стоять, а усе підсилення зробити по НЧ? Тоді вийде дуже простий приймач. Мабуть
Плата розмірами 10*5см - як і усі інші плати Бджілки. Так, окрім транзисторів використав мікросхеми, але усе задля спрощення схеми
Підсилювач НЧ з АРП зроблено на половині BA3308 (друга половина не використовується). Вихідний ПНЧ на LM386 з мінімальним підсиленням, бо на виході 3308 максимальний сигнал становить майже 1,3в пік-пік. LM386 включено з інверсією - це зменшую ризик самозбудження, бо BA3308 фазу не інвертує.
Поріг спрацьовування АРП становить приблизно 10мкв. З метою спрощення він не регулюється. Тому на вході окрім ДПФ бажано мати атенюатор та ПВЧ.
Цікава фіча - на платі немає жодної індуктивності. Так, звісно буде треба якійсь ДПФ і там будуть якісь котушки або дроселя. Но це пізніше.
Плата налаштування не потребує - на ній реально нема чого налаштовувати


Підсилювач НЧ з АРП зроблено на половині BA3308 (друга половина не використовується). Вихідний ПНЧ на LM386 з мінімальним підсиленням, бо на виході 3308 максимальний сигнал становить майже 1,3в пік-пік. LM386 включено з інверсією - це зменшую ризик самозбудження, бо BA3308 фазу не інвертує.
Поріг спрацьовування АРП становить приблизно 10мкв. З метою спрощення він не регулюється. Тому на вході окрім ДПФ бажано мати атенюатор та ПВЧ.
Цікава фіча - на платі немає жодної індуктивності. Так, звісно буде треба якійсь ДПФ і там будуть якісь котушки або дроселя. Но це пізніше.
Плата налаштування не потребує - на ній реально нема чого налаштовувати

-
- Повідомлень: 1014
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 58 times
- Been thanked: 473 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Динаміка не дюже. Ось графік вимірювання компресії. Сигнал вимірюється на виході другого змішувача, ВА3308 відключена
DR3 = (IP3 - MDS)*2/3 = (-10 - (-125))*2/3 = 77dB
Тобто на рівні UW3DI, SW та SA612
PS Більш точні результати вимірюванню див. кількома постами нижче
P1db становить приблизно -23dBm. IP3 ~= -10dBm. До речі це на 3dB краще ніж у SA612 (-13dBm). MDS буде на кілька дб вище. Динаміку приблизно можна порахувати такDR3 = (IP3 - MDS)*2/3 = (-10 - (-125))*2/3 = 77dB
Тобто на рівні UW3DI, SW та SA612
PS Більш точні результати вимірюванню див. кількома постами нижче
-
- Повідомлень: 302
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 239 times
- Been thanked: 69 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Андрій. а варіант із ЕМФ не розглядали. природно з додаванням простого каскаду пч. просто у багатьох є запаси. а використавши цей приймач наприклад для 2й пч з емф 200 або 500 кгц виходить дійсно просто 73!
-
- Повідомлень: 302
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 239 times
- Been thanked: 69 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
- Шкода. думаю, у багатьох є такі запаси. Застосування знайдеться для погодження з 50 омами вже є варіанти. спробую зібрати на макетці см 4053. Диплексер. уч 903 . емф і все інше за Вашою схемою ..73!
-
- Повідомлень: 1014
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 58 times
- Been thanked: 473 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Такі запаси є у тих хто давно у темі. У початківців такого добра немає. Шукати ЕМФ та купувати його без усіляких гарантій що він працює - це таке.
Збирайте - я ж вам не забороняю

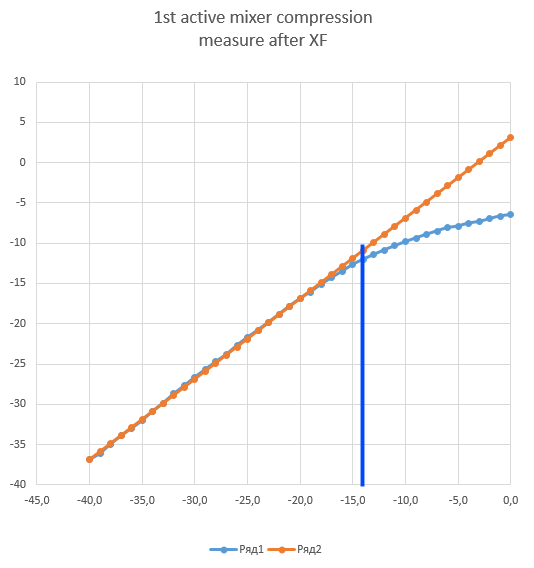

Щось мені не подобалися результати вимірювань динаміки. Річ у тому що другий змішувач має більший коефіцієнт підсилення та раніше садить на компресію. Вирішив ще раз переміряти але лише перший змішувач та КФ. Тобто осціллограф блуо підключено посля КФ якій був навантежен на 560ом резистор. Графік вийшов наступний Бачимо що компресія починається з рівня вхідного сигналу -14dBm. Це на 10db краще ніж було у попередньому вимірюванні.
Рахуємо: P1db = -14dBm. IP3 ~= -1dBm. Це вже на 12dB краще ніж у SA612 (-13dBm).
DR3 = (IP3 - MDS)*2/3 = (-1 - (-125))*2/3 = 82dB
Це вже краще ніж у SW

Також виміряв більш точніше підсилення по каскадам. Перший змішувач +11dB, КФ -3dB, другий змішувач +26dB
-
- Повідомлень: 16
- З нами з: Нед вересня 15, 2024 10:38 am
- Позивний: немає
- Has thanked: 16 times
Re: Простий транзисторний трансивер Бджілка (BeeJT TRX)
Та да я теж дивився , дефіцит, чи можливо на ba4558 замінить?
