Ламповий TRX без комутації гетеродинів

[oldPsyho]

Наскільки я пам'ятаю, 6н24п для каскодних схем, загальний катод для обох триодів...



нема там спільного катода...



[Ut5lp]

Наскільки я пам'ятаю, 6н24п для каскодних схем, загальний катод для обох триодів...



То в 6Н15П.


[oldPsyho]

Погрався з рівнями сигналу на модулятор, на вхід 0.16 Vpp, BFO - 1Vpp. Резюк R11 - 310ом.
І всеодно якось криво... доведеться напевно перероблювати на 6Н3П



[oldPsyho]

гмгм, додав кондюк 0.1мкф з середнього виводу трансформатора на землю і картина сильно помінялась...
P.S. з НЧ гєни - 1Vpp, BFO - 1.2Vpp. R11 - 270R





[oldPsyho]

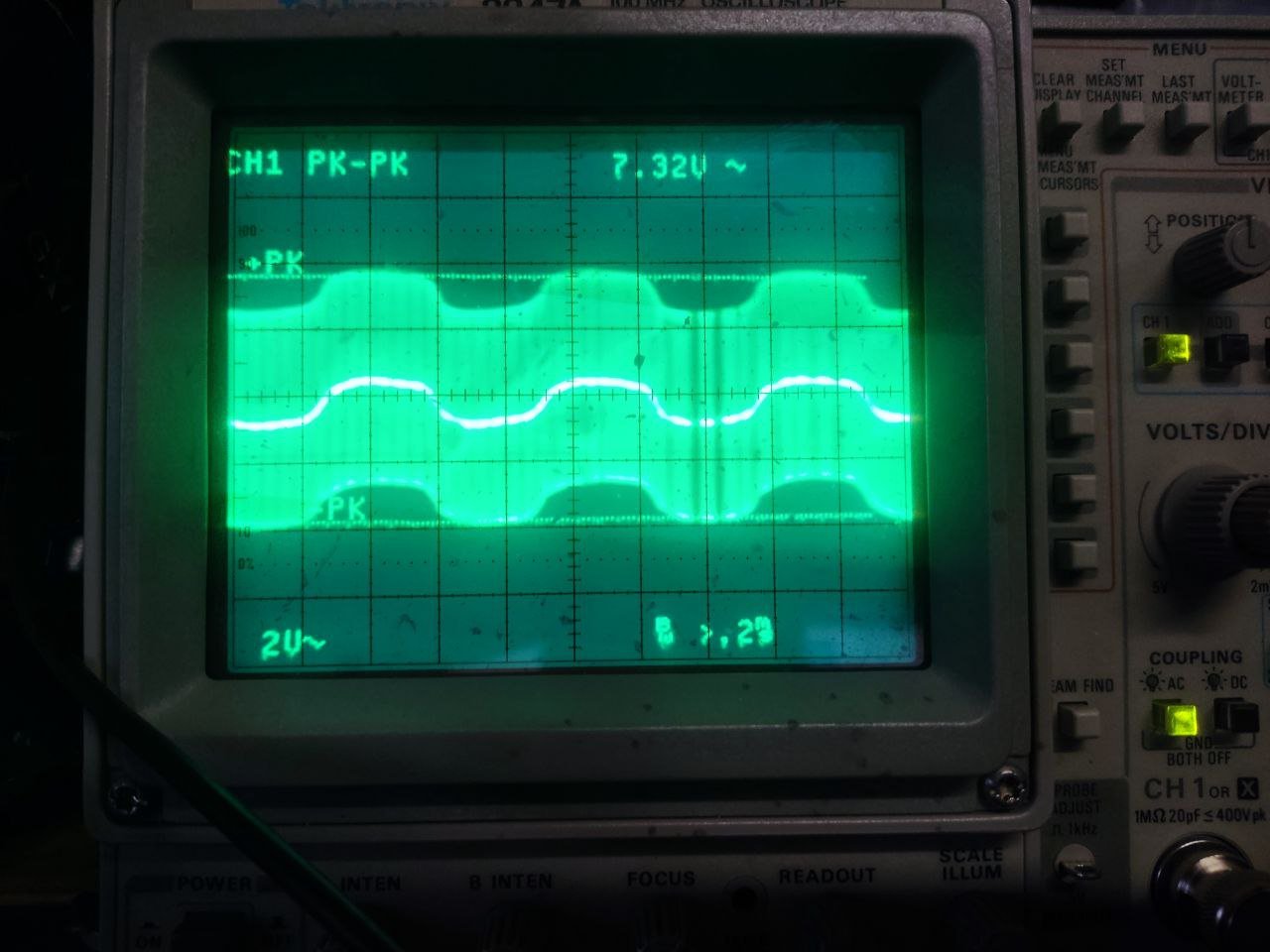

А ось при різних рівнях BFO.


[UR5FFR]

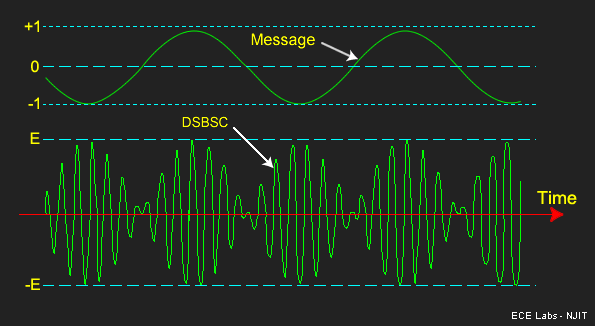

Ніт, DSB сигнал виглядає інакше




[oldPsyho]

Шось в тебе якась фігня. А шо - нема де узяти 6Н3П?




Перепаяв все, замінив 6Н24П на 6Н3П. І нічого не змінилось, як був "АМ", так і остався, чудеса прям. Ще й звідкись фон взявся, 100гц...
P.S. Одну ногу накала посадив на землю - фон нааіть не зменьшився...



[UR5FFR]

Почнемо с початку - як зроблено трансформатор у аноді? Потрібно мотати на 2000НМ кільці 10-15 витків. Два дріта скруткою. Потім початок однієї обмотки з кінцем другої - це буде середня точка.

Далі - паралельно С16 кераміку 10нф. Замість С15 поставити два електроліти по 22-47мкф послідовно плюсами друг до другу (типу аналог неполярного електролиту). На вихід потрібно підключити ЕМФ бо він працює в режимі послідовного резонансу та має опір приблизно 1кОм. А в тебе модулятор працює без навантаження - це неправильно. ЕМФ настроїти в резонанс - можна окремо - подати з ГСС сигнал у полосі прозорості та підібрати ємність послідовно з ним.

Далі R10 закорочуємо на землю, RR3 у середнє положення щоб на катодах тріодів була однакова напруга. BFO не подаємо. Міряємо струм через падіння напруги на R12. Струм повинен бути 0,2-1мА. Тобто тріоди заперті. Якщо відрізняється то підбираємо R11

Подаємо BFO. Дивимося сигнал осликом 1:10 після С17. Крутимо баланс щоб несуча стала мінімальною. Трохи подаємо НЧ сигнал на вхід. Дивимося що на виході ЕМФ - там повинен бути однополосний сигнал

[oldPsyho]

Почнемо с початку - як зроблено трансформатор у аноді? Потрібно мотати на 2000НМ кільці 10-15 витків. Два дріта скруткою. Потім початок однієї обмотки з кінцем другої - це буде середня точка.

Далі - паралельно С16 кераміку 10нф. Замість С15 поставити два електроліти по 22-47мкф послідовно плюсами друг до другу (типу аналог неполярного електролиту). На вихід потрібно підключити ЕМФ бо він працює в режимі послідовного резонансу та має опір приблизно 1кОм. А в тебе модулятор працює без навантаження - це неправильно. ЕМФ настроїти в резонанс - можна окремо - подати з ГСС сигнал у полосі прозорості та підібрати ємність послідовно з ним.

Далі R10 закорочуємо на землю, RR3 у середнє положення щоб на катодах тріодів була однакова напруга. BFO не подаємо. Міряємо струм через падіння напруги на R12. Струм повинен бути 0,2-1мА. Тобто тріоди заперті. Якщо відрізняється то підбираємо R11

Подаємо BFO. Дивимося сигнал осликом 1:10 після С17. Крутимо баланс щоб несуча стала мінімальною. Трохи подаємо НЧ сигнал на вхід. Дивимося що на виході ЕМФ - там повинен бути однополосний сигнал



Трансформатор намотаний на кільці К10, проводом мгтф 0.07, 10 витків. Фазировка правильна.
Перевірив весь монтаж, все спаяно вірно. ЄМФ підключений до С17. С15 (кераміка 1мкф) замінив на два 22мкф (+ до +) послідовно.
Резюк R10 закоротив, BFO відключив. RP3 в середньому положені. Ввімкнув міліамперметр послідовно з R12, подав всі напруги. І тут почались дива. Струм почав рости з прогрівом лампи з 1.2ма до 6.5ма. Заміряв напруги на катодах - 20в на першому і 22в на другому, спробував покрутити RP3 - напруги міняються дуже незначно, Замість резистору R11 поставив змінний на 3.3к та постійний на 470 ом, але струм майже не регулюється, тільки в одному з крайнії положень струм стрибає до 10ма. Замінив лампу - єфекту нуль...


[UT8AS]

 І тут почались дива. ...

...треба (без подачі сигналів) дивитись і міряти осцилком з високим R вхідним (на всіх частотах розгортки, бо схоже на "блуд"), а ще, можливо, шукати місце підпайки елементів до "землі", така практика дуже часто зустрічалась при налагодженні UW3DI-I...
