Ламповий TRX без комутації гетеродинів

[oldPsyho]

Отже, потроху йде настройка.
ПНЧ працює добре))

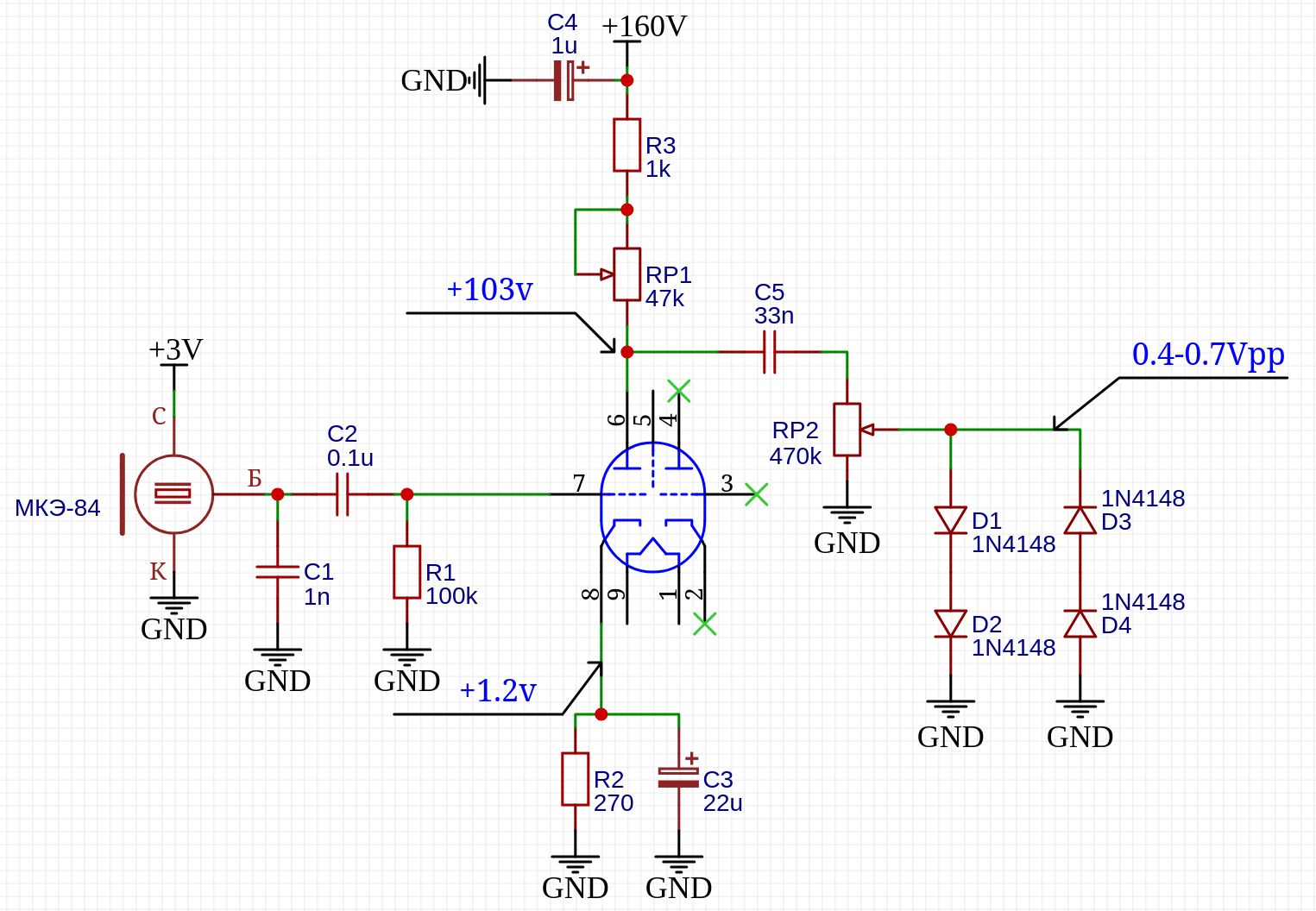

На рахунок мікрофонного - не впевнений.


[oldPsyho]

Трошки покрутив модулятор:
BFO - 500KHz, 3Vpp

[UR5VFT]

 - ПНЧ працює добре -

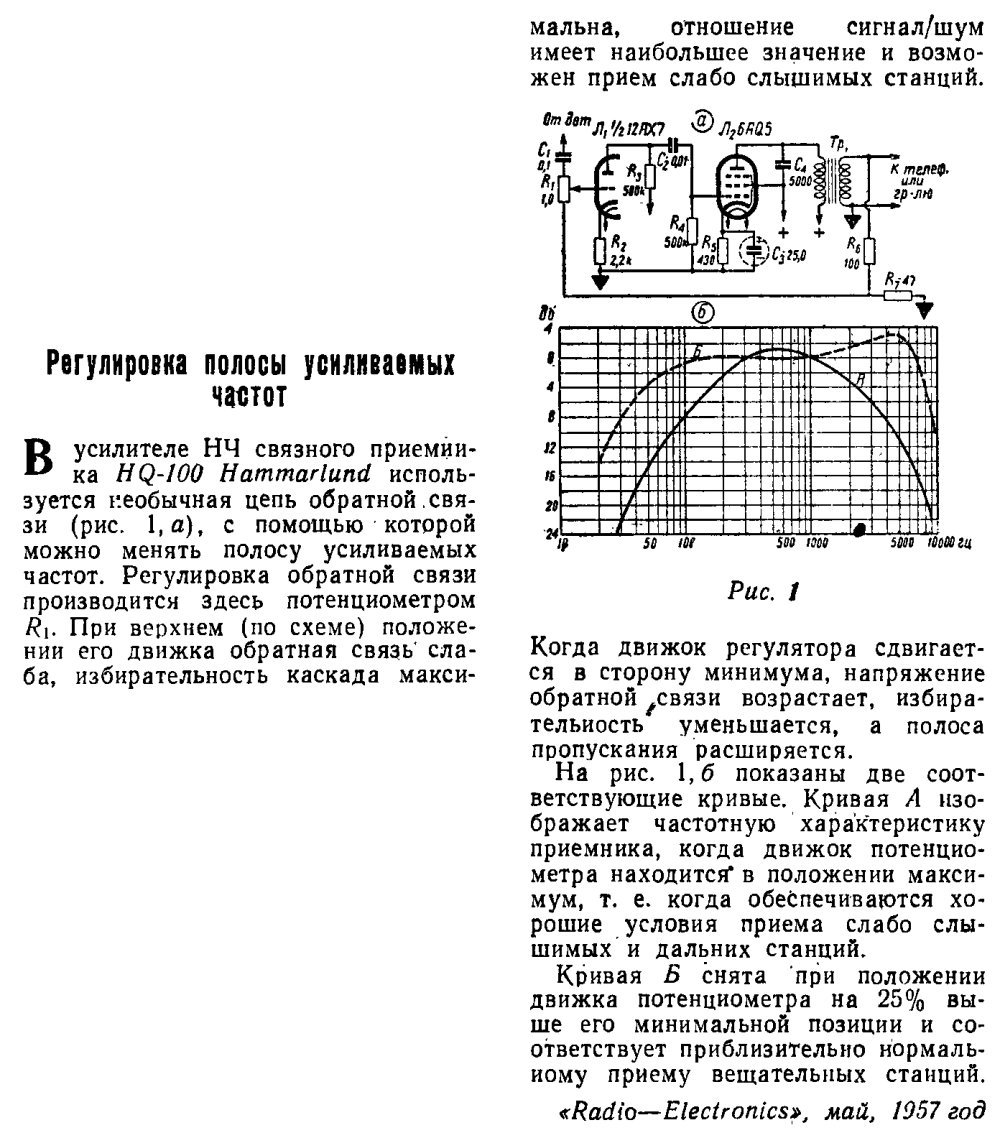

- може вас зацікавить. робив колись у ДІ .робота сподобалася. особливо на нч.. 73!


[oldPsyho]

Що цікаво, сходинка на 500кгц резистором RP3 майже не прибирається, але якщо подати білшу частоту на BFO - вона сама пропадає.


[UR5FFR]

Що цікаво, сходинка на 500кгц резистором RP3 майже не прибирається, але якщо подати білшу частоту на BFO - вона сама пропадає.

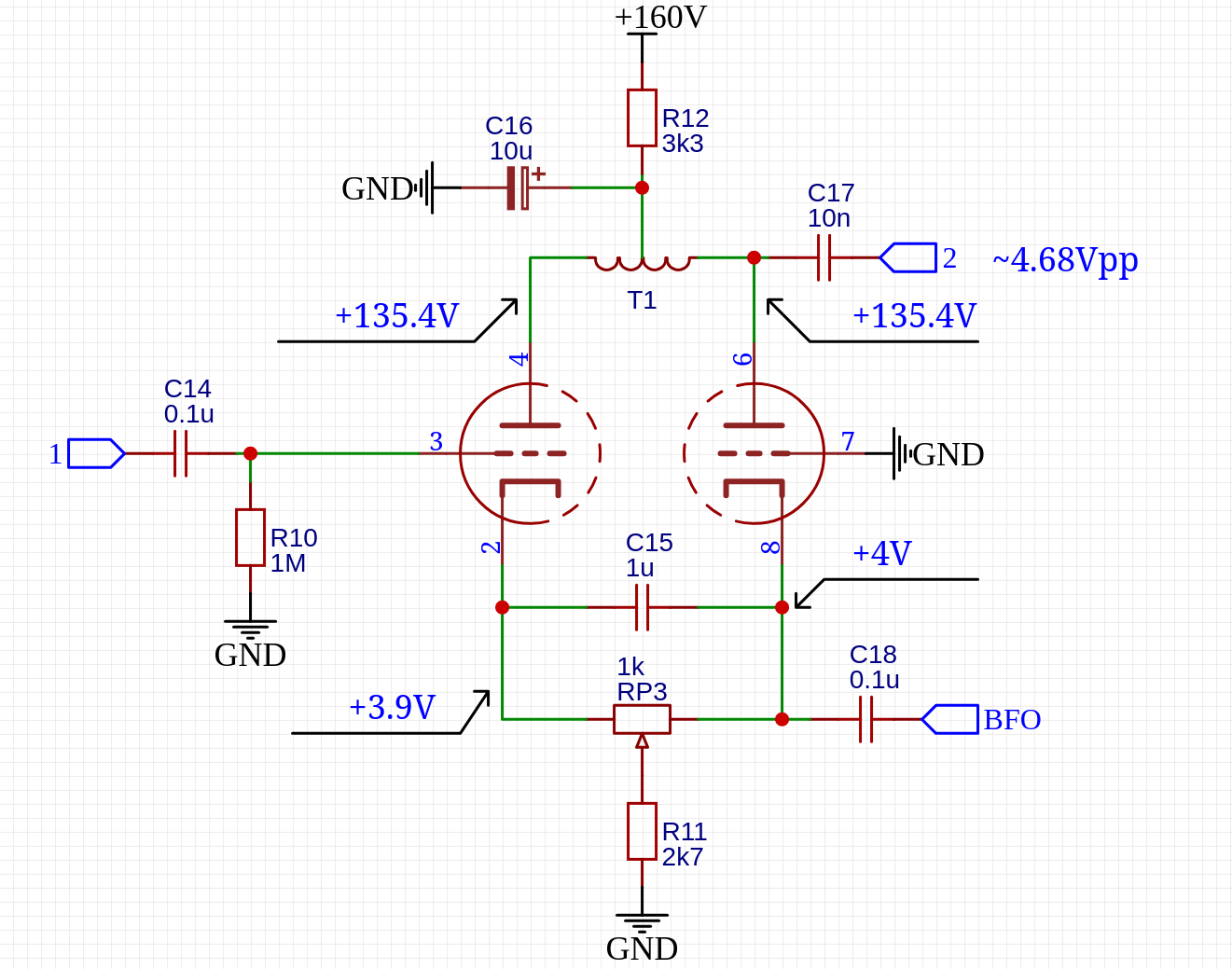

RP3 - це баланс. Його треба крутити щоб при відсутности НЧ сигналу на входу модулятора на виході був мінімальний рівень BFO. Можно вхыд на землю закоротити.
Стосовно сходинки - пограйся R11 - постав там змінний резистор

[oldPsyho]

Трошки покрутив модулятор:
BFO - 500KHz, 3Vpp



Маленька поправочка: В модуляторі використав не 6Н3П а 6Н24П, так що резюк R11 не 2.7к а 470R

[oldPsyho]

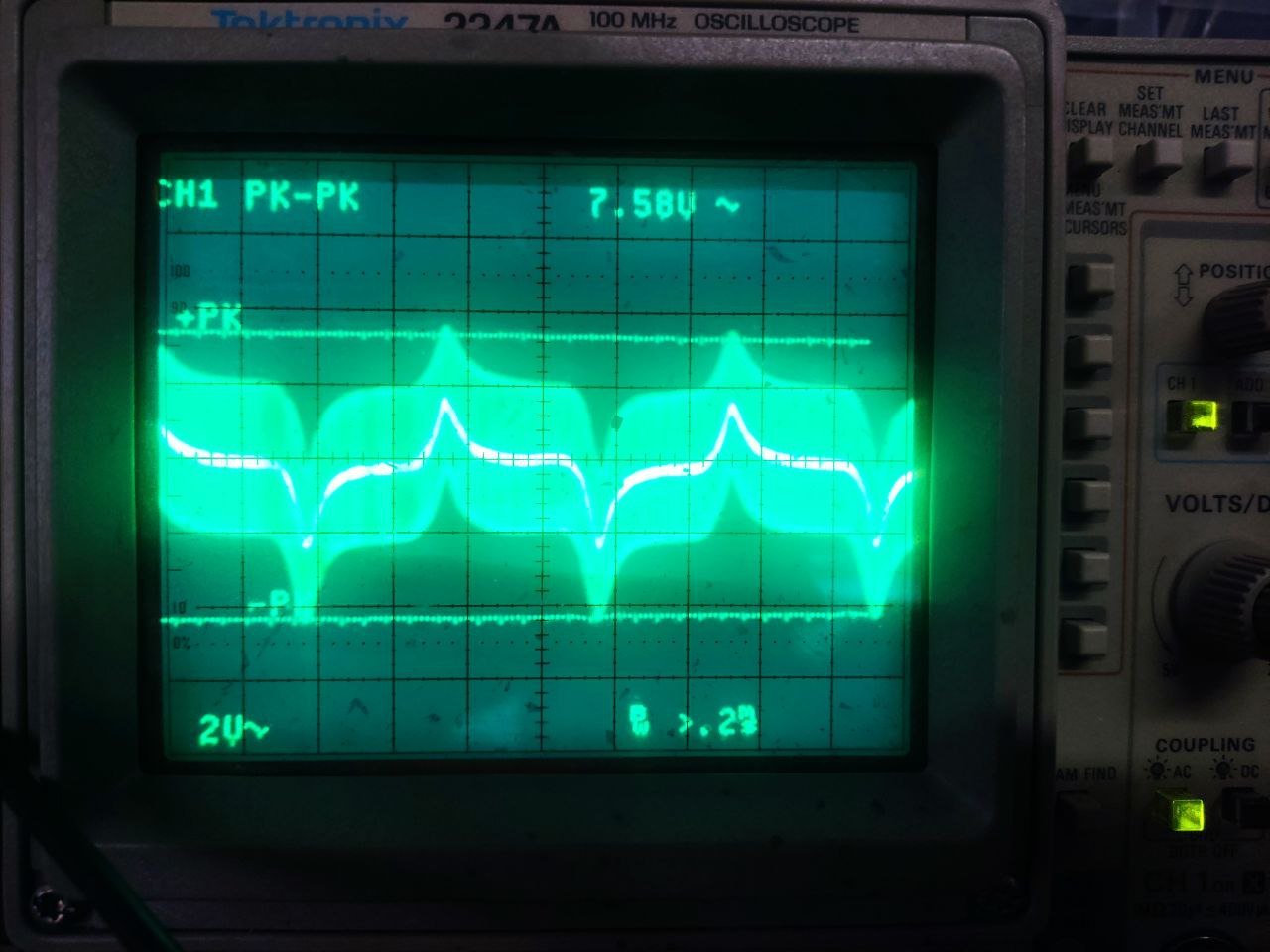

R11 довелось зменьшити аж до 20 ом. Подав синус 1кгц на вхід мікрофона, на BFO - 500KHz, кручу резюк RP3? на C17 отакі картини:


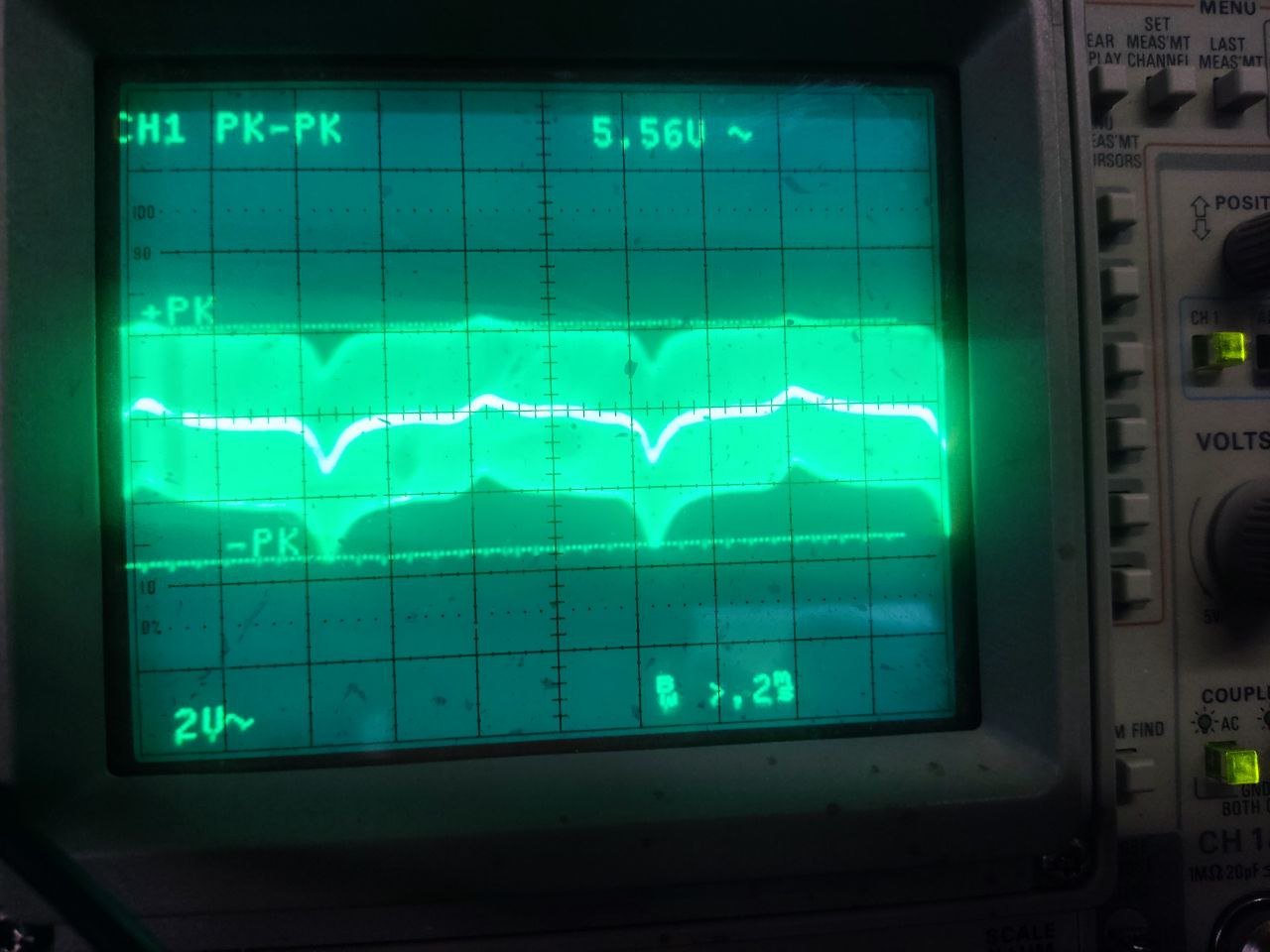

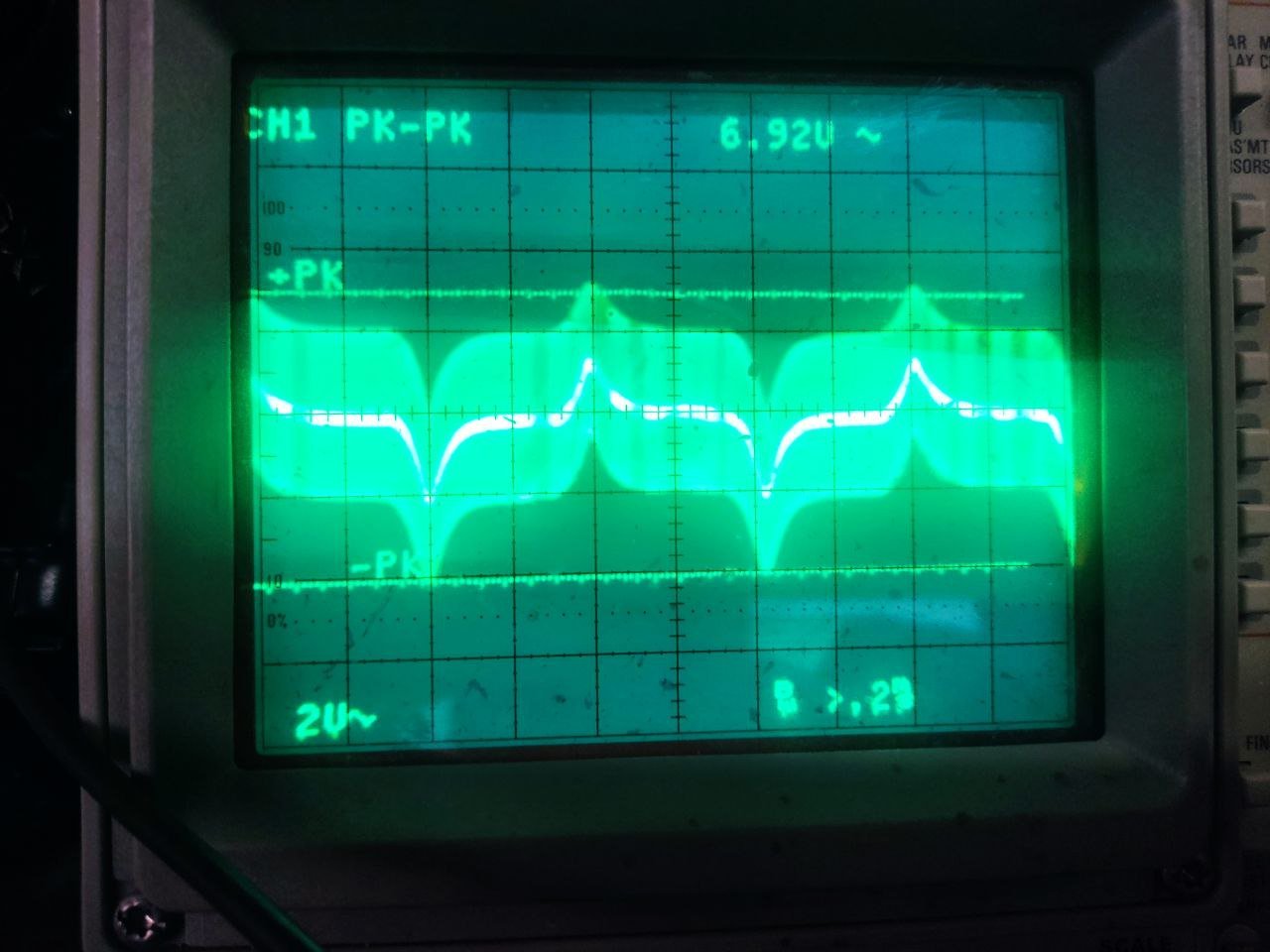

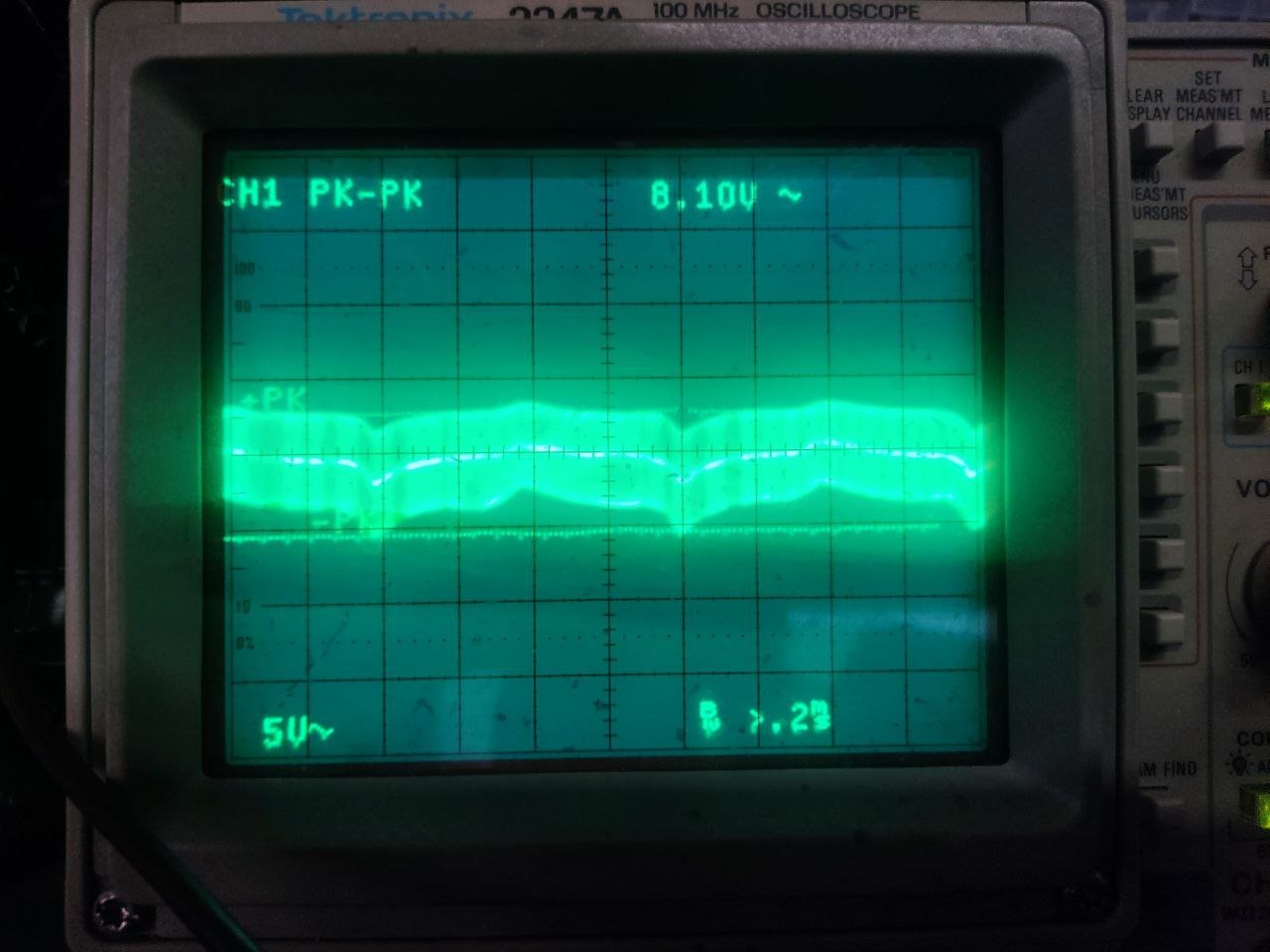

[UR5FFR]

Шось в тебе якась фігня. А шо - нема де узяти 6Н3П?

[oldPsyho]

Шось в тебе якась фігня. А шо - нема де узяти 6Н3П?



Ну, коли збирав, були тільки 6Н24П, зараз он є десяток 6Н3П.


[ur5cai]

Наскільки я пам'ятаю, 6н24п для каскодних схем, загальний катод для обох триодів...
