Германій? Германій!

[UR5FFR]

Багато разів намагався отримати хоч якийсь результат з 321-х,жодного разу не вийшло!Вони якісь "нетрадиційні".



Я трохи покопався в довідниках - схоже оце причина. З такими ємностями про ВЧ треба забути


В загалі результат окриляє.Навіть неочикуванно...
Андрій,а АЧХу не дивились?Такий каскад згодиться і в тракті ТХ.



Так, я теж не очікував що П416 та П403 будуть досить непогано працювати. Но справа у кошерній схемотехниці - такі каскади з дарлингтоном використовують в MMIC підсилювачах до 4ГГц а інколи і вище.
Стосовно АЧХ - у версії на ГТ313 з підсиленням 30дб спад 3дб відносно 20МГц починаеться на частоту 60МГц. Для ГТ320 трохи скромніше - спад 3дб на 40МГц.

[Ut5lp]

Дас ист фантастиш!!!


[UR5FFR]

Діплексер на стандартних "смугастих" дроселях (рахував за допомогою https://people.physics.anu.edu.au/~dxt1 ... plexer.php)
Якщо є натхнення то краще мотати самостійно. Тут дуже гарно підходять броневі СБ-12а. По моїм розрахункам 47uH - 48 витків, 22uH - 22 витка, 15uH - 27 витків




[UR5FFR]

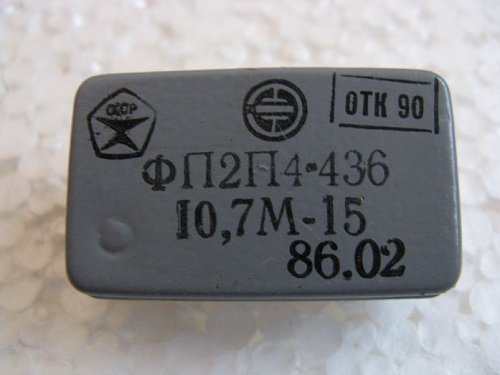

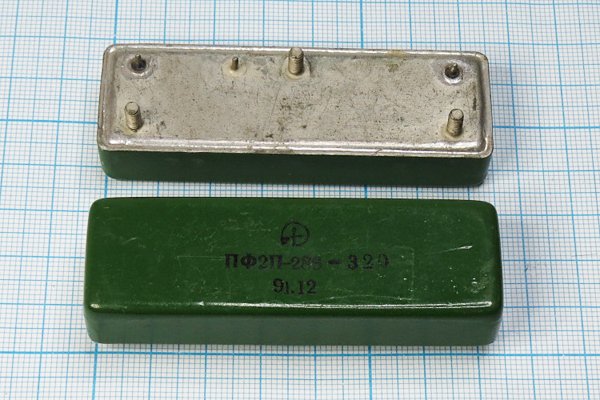

Трохи за вибір ПЧ та першого фільтру. Я планую ставити ПФ2П-286 на 23МГц зі смугою 20кГц. Це такий досить здоровенний КФ з воєнки. Як виявилось їх можна придбати досить не дорого (посилання). Ще один варіант - поставити ФП2П4-436 - смуга 15кГц - цього буде досить для АМ та ЧМ. Перша ПЧ при цьому буде 10,7МГц

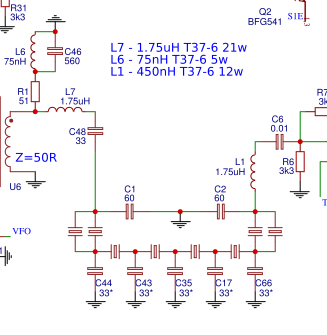

Також якщо є NWT то можна зібрати КФ самостійно - у цьому нема нічого складного. У трансивері Altair DSP я саме так і зробив -збудував QER на 8 кварцах на частоту 24.573MHz та смугою 10кГц. Опір такого КФ вийшов 150ом. Це дозволяє прибрати ланцюг узгодження між КФ та ППЧ перерахував останній на опір 150ом



Якщо комусь цього буде замало то ще є шлях справжнього самурая А саме ставити фільтр на 35+МГц. Наприклад ФП2П1-457-34.785М-45В, ФП2П-2-1, ФП2П-3-1 або ФП2П-4-1 та отримати повний апконвершин у діапазоні 1-30МГц. В ППЧ ставимо ГТ313


[oldPsyho]

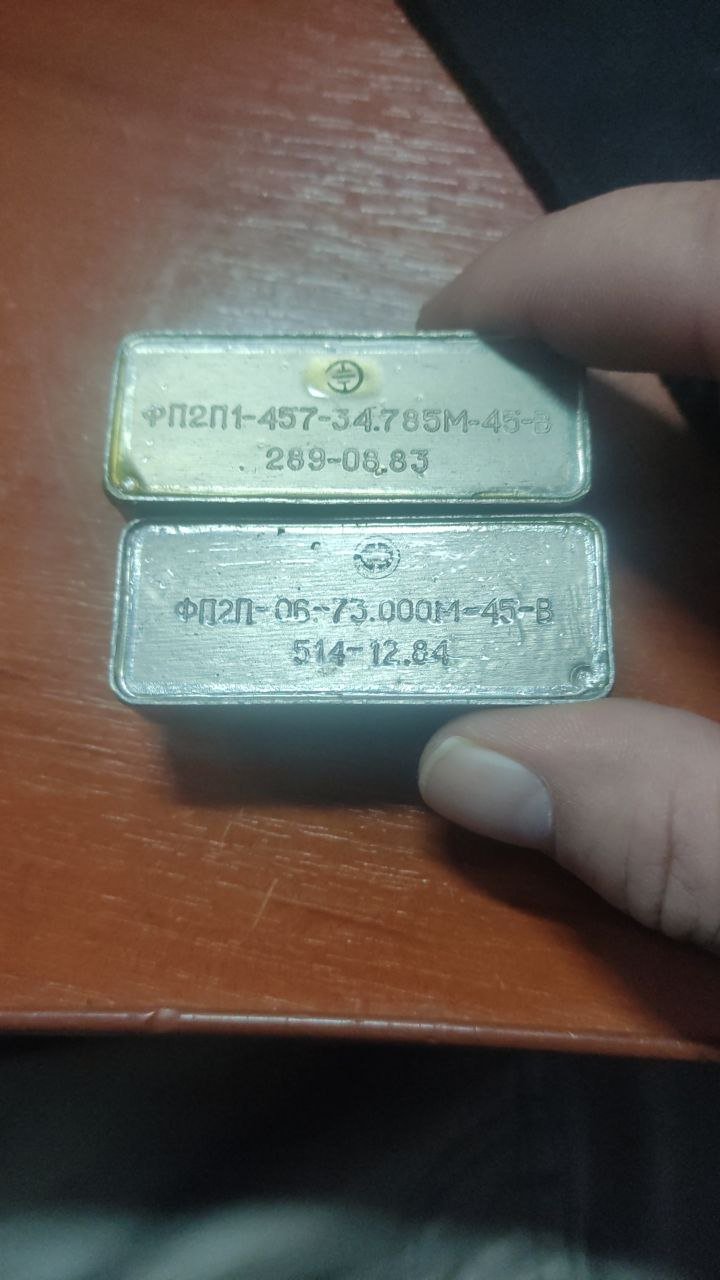

Такі є фільтра, але ГТ313 не маю:



[UR5FFR]

Такі є фільтра, але ГТ313 не маю:



Обидва мають велику смугу в 45кГц. На 73МГц будуть проблеми з гетеродином, змішувачами та іншим - я б не рекомендував таке робити якщо не маєш досвіду та не розумієш навіщо така висока ПЧ.
ГТ313 купити зовсім не проблема

[Ut5lp]

Такі є фільтра, але ГТ313 не маю:






П410,П411
І П 417 підійде.




[UR5FFR]

І П417 підійде.

В мене є П417 але я не ставив бо треба суттєво зменшувати напругу живлення та струм - у нього усього 50мВт максимальна потужність розсіювання. По першій ПЧ в цьому підсилювачі треба ставити ВЧ транзистори с потужністю 100-200мВт. Інакше впаде динаміка.

[oldPsyho]

І П417 підійде.



В мене є П417 але я не ставив бо треба суттєво зменшувати напругу живлення та струм - у нього усього 50мВт максимальна потужність розсіювання. По першій ПЧ в цьому підсилювачі треба ставити ВЧ транзистори с потужністю 100-200мВт. Інакше впаде динаміка.



КТ610А))

[UR5FFR]

КТ610А))

Тьфу на тебе Беремо жменьку ГТ313 та з'єднуємо паралельно. У емітери ставимо резистори для вирівнювання струмів. Ємності у них не великі тому штуки 4 вполнє можна запаралелити. А це вже 0,6Вт Якщо цього замало то ставимо два таких каскади через сплітери-комбінери. Маємо 1,2Вт Сплітерами можна нарощувати і далі. Наприклад 4 модулі дадуть 2,4Вт розсіювання, при ККД 30% це 0,8Вт потужності. То вже не ПВЧ а драйвер для TX вийде
