ГПД, їх схеми та лайвхаки.

[oldPsyho]

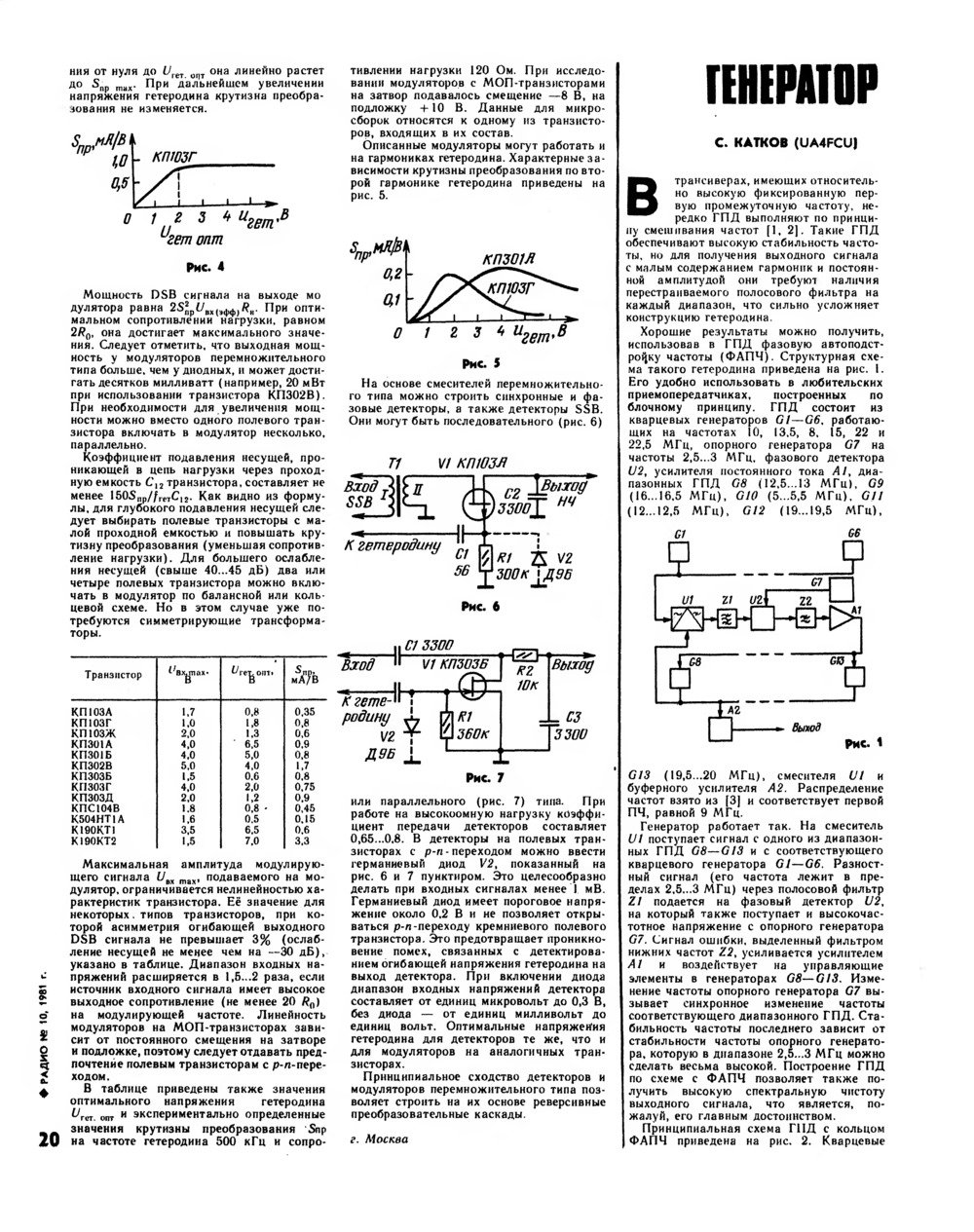

В моєму випадку потрібні трохи нестандартні частоти на виході гпд, бо в мене пч 9216кгц, та гетеродин повинен бути вище частоти прийому. Отже 11мгц-39мгц. Так що гпд+цш з цапч.

[NickName]

 - майже синтезатор від Сергія..73!







Цікава схема коли використовуємо лише параметричну стабілізацію частоти бо гетеродин завжди працює на відносно низький частоті 4-6МГц. Але якщо задіяти ЦАПЧ у будь якому вигляді то підставку робити не треба - гетеродин може працювати одразу на потрібній частоті. Наприклад у мене він працює у діапазоні 60-120МГц і частота стоїть як укопана.
Ще один недолік - різна щільність налаштовування на різних діапазонах бо використовується дільник частоти на виході.

Якщо робити аналоговий сінтез "по дорослому" то я би зробив щось от такеur5ffr analog syntez.pngЦя схема має однакову щільність налаштування на різних бендах. Сигнал на виході не має зайвого сміття у вигляді невідфільтрованих продуктів перетворення як у схемі зі змішувачем та гетеродином-підставкою. Схема досить проста та не містить купи фільтрів - є лише один ФНЧ
PS до речі для справжніх поціновувачів її можна зробити повністю на лампах та діодних змішувачах дуже небагато вийде - усього три подвійних тріода - по одному на кожний генератор. Один тріод генерує, інший - буфер
 я б





 А для тих хто на бронепоїзді дуже хотілося б готову схему




[oldPsyho]

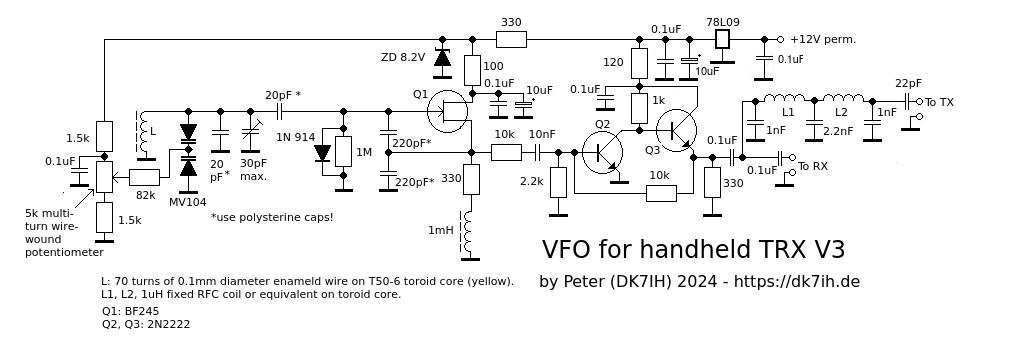

Є такий варіант гпд.

[UR5VFT]

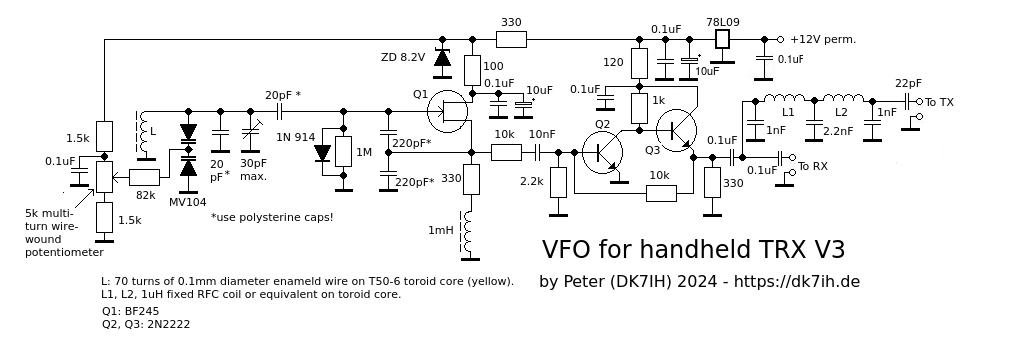

Є такий варіант гпд.




застосовували неодноразово для простих ГПД і тр типу радіо 76 . клаптик. альбатрос..73!


[UR5FFR]

А для тих хто на бронепоїзді дуже хотілося б готову схему



Та нема питань







[NickName]

Дякую! Мав на увазі ламповий варіант



[UR5VFT]

- https://radioaficionsdr.es.tl/Osciladores.htm

[UR5FFR]

Та схеми стабілізації

https://radioaficionsdr.es.tl/VFO-Estables-_-PLL.htm

[oldPsyho]

Всі оті схєми, це з оцього сайту va3iul

[oldPsyho]

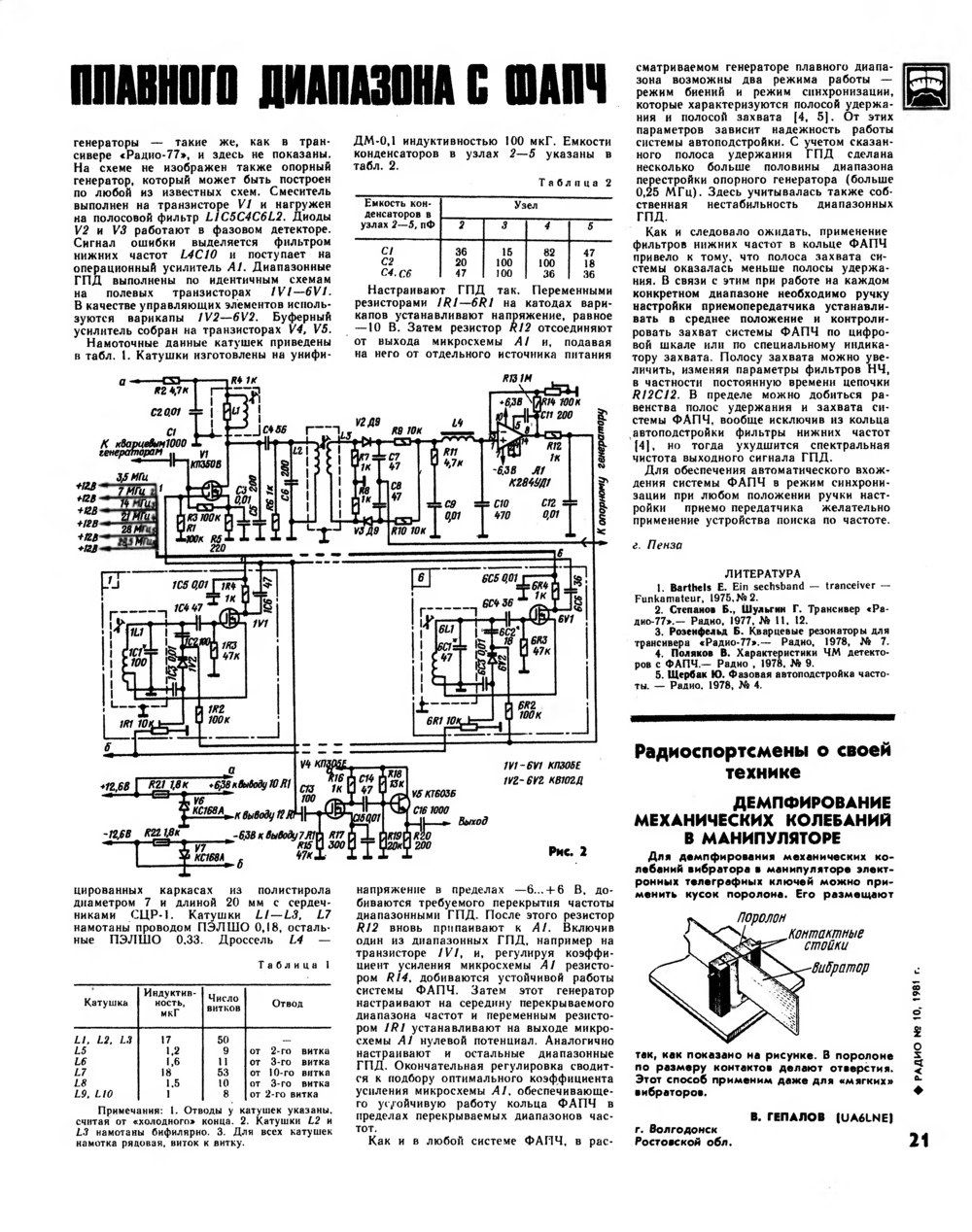

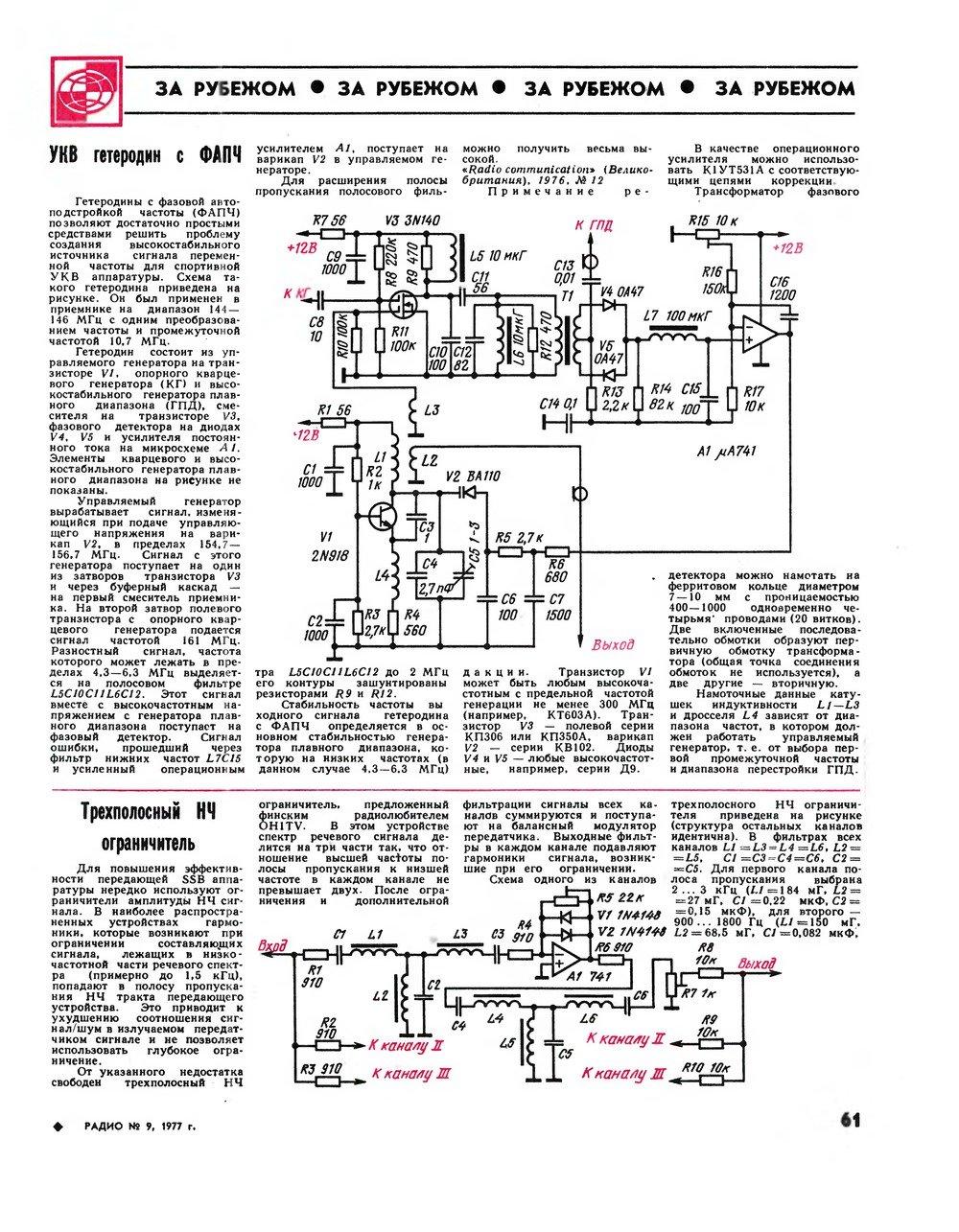

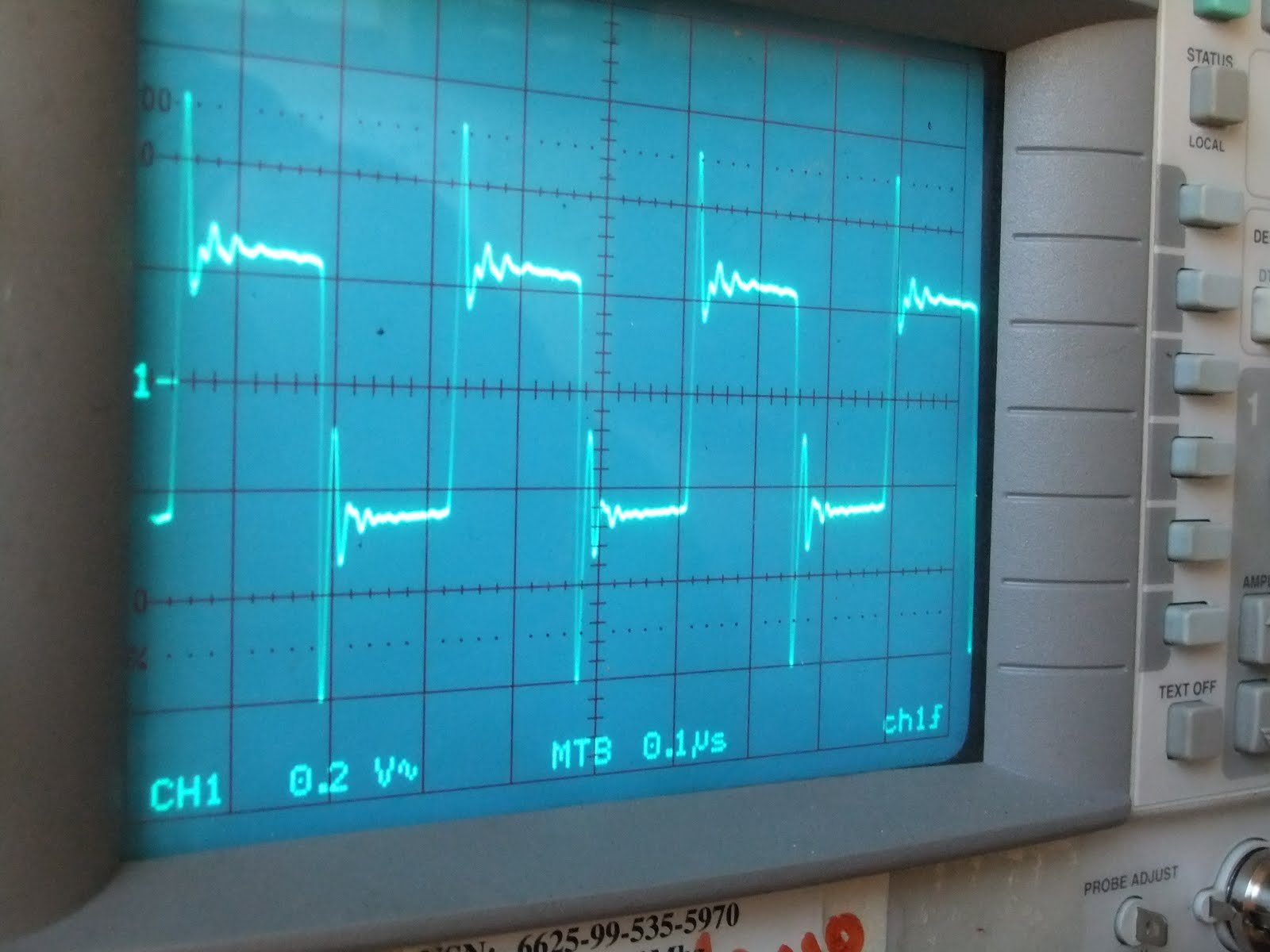

Підкину ще крапаль схем, потестую деякі...
