Ламповий TRX без комутації гетеродинів
-
- Повідомлень: 733
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 40 times
- Been thanked: 253 times
Re: Ламповий TRX без комутації гетеродинів
На мій погляд проблема у трансформаторі. ШПТ гарно працює коли навантаження досить низькоомне. А в тебе 2кОм. Тут про рівномірну АЧХ можна забути. Зменш навантаження до 400ом та подивись що буде
-
- Повідомлень: 161
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 63 times
- Been thanked: 36 times
Re: Ламповий TRX без комутації гетеродинів

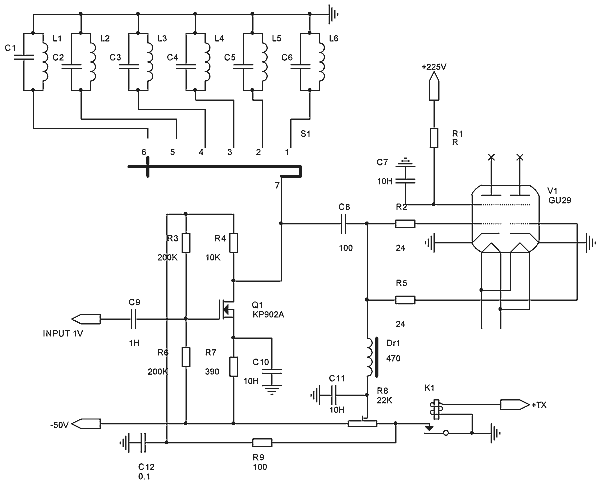

у друга працює багато років для 2х 29 потрібен кп901-904 73!
- Вкладення
-
- a8_592.gif (9.08 Кіб) Переглянуто 707 разів
-
- Повідомлень: 333
- З нами з: П'ят жовтня 14, 2022 1:13 pm
- Звідки: KO40ig
- Позивний: UR5XOU
- Has thanked: 61 time
- Been thanked: 21 time
-
- Повідомлень: 333
- З нами з: П'ят жовтня 14, 2022 1:13 pm
- Звідки: KO40ig
- Позивний: UR5XOU
- Has thanked: 61 time
- Been thanked: 21 time
-
- Повідомлень: 161
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 63 times
- Been thanked: 36 times
Re: Ламповий TRX без комутації гетеродинів
Вітаю. не можу зрозуміти. що ви робите. навіщо в ламповому трансівери транзистор? якщо будь-яка лампа розкачає пару 29. але якщо вам потрібний вхід під 50 ом рекомендую схему Гончаренка - 510 тільки для 160-80
-Питання у мене вірус видалив всі записи є таке ще у кого небудь 73!
-
- Повідомлень: 333
- З нами з: П'ят жовтня 14, 2022 1:13 pm
- Звідки: KO40ig
- Позивний: UR5XOU
- Has thanked: 61 time
- Been thanked: 21 time
Re: Ламповий TRX без комутації гетеродинів
Так, вихід діодного змішувача якраз 50 ом, ще одну лампу не хотілося б, так що 1-2 транзистора в якості драйвера не завадить.UR5VFT писав: ↑Пон червня 24, 2024 11:57 amВітаю. не можу зрозуміти. що ви робите. навіщо в ламповому трансівери транзистор? якщо будь-яка лампа розкачає пару 29. але якщо вам потрібний вхід під 50 ом рекомендую схему Гончаренка - 510 тільки для 160-80
-Питання у мене вірус видалив всі записи є таке ще у кого небудь 73!
P.S. Трансивер то на 9-ть діапазонів...
-
- Повідомлень: 333
- З нами з: П'ят жовтня 14, 2022 1:13 pm
- Звідки: KO40ig
- Позивний: UR5XOU
- Has thanked: 61 time
- Been thanked: 21 time
Re: Ламповий TRX без комутації гетеродинів
Підкинув паралельно резюк на 388ом (що вкупі з 2.2к вийшло - 330ом), без модуляціі вишло так:
1.8мгц - 7.1Vpp
3.9мгц - 3.2Vpp
7.1мгц - 1.7Vpp
10.1мгц - 1.1Vpp
14.2мгц - 0.4Vpp
18.5мгц - 0.3Vpp
24мгц - 0.1Vpp
ГУК-1 вище 24 мгц не може, так що 10-ку не перевырити.
дав модуляцію, 50%, вийшло так:
1.8мгц - 8.7Vpp
3.9мгц - 4.7Vpp
7.1мгц - 1.3Vpp
10.1мгц - 1.16Vpp
14.2мгц - 0.6Vpp
18.5мгц - 0.2Vpp
24мгц - 0.15Vpp
-
- Повідомлень: 161
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 63 times
- Been thanked: 36 times
Re: Ламповий TRX без комутації гетеродинів
15 пік це для однієї половинки для 2х 30 пік як і коливальна потужність 45 вт для 2х анодів 73!
-
- Повідомлень: 66
- З нами з: Суб вересня 17, 2022 12:34 pm
- Позивний: UT5LP
- Has thanked: 3 times
- Been thanked: 8 times
Re: Ламповий TRX без комутації гетеродинів
А ви впевнені,що з ГУКа виходить виходить рівень, більш-меньш,рівномірний по діапазонам?
ГУК приборчік так собі...Було-б коректніше вираховувати коефіцієнт підсилення на кожному бенді.У схемі не вистачає ланцюжка між базою і колектором 0,1мкф і 330 Ом і можливо прийдеться замислитись про компенсацію вхідної ємності.
Андрій,вірно зауважив про навантаження ШПТЛ.
Більш ніж 450 Ом не вийде...і то при КТ 1:9.
