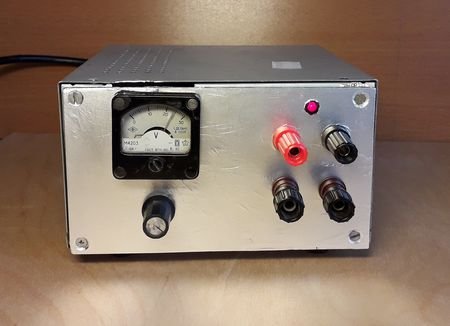

Лабораторний блок живлення для лампових конструкцій

[UR5FFR]

В моєму трансі анодна обмотка має більше ніж 125В, від радіоприймача транс, в мінусовий випрямляч С1 та С2 достатньо буде 10мк на 450В чи ставити послідовно два по 22мк на 400В? там випрямлена напруга анодна аж 280В, тобто змінна близько 170...




Не треба перевищувати робочу напругу на електролітах бо можуть бути бабахи та феєрверки

Оновлена схема

Змінився стабілітрон D19. Раніше там стояв Д814А, але з ним була просадка вихідної напруги при навантаженні. Чому - не став розбиратися. Замінив на 1N4740 - усе стало як треба.


[UR5VCP]

в мінусовий випрямляч С1 та С2 достатньо буде 10мк на 450В чи ставити послідовно два по 22мк на 400В? там випрямлена напруга анодна аж 280В, тобто змінна близько 170...

то що ставити все ж, два по 400 чи один на 450?

[UR5VCP]

і ще, вредне запитання, паралельно якому резистору підцепити світлодіод? так щоби не просто показував напругу виходу, а щоб при аварії (КЗ, або "щось пішло не так") міняв яскравість?   та ще й у випадку обриву світлодіода напруга не полізла вверх (ну мало там що може бути з тим світлодіодом)



[UR5FFR]

Не знаю куди тут встромити того світлодіода. Мабуть простіше буде поставити мікроамперметри щоб струм та напругу показувало
