Працював з мікрофонним підсилювачем з АРП. Довелося поставити перед детектором катодний повторювач, бо інакше час атаки був дуже великий. Змінним резистором в аноді можливо регулювати коефіцієнт підсилення. Діоди на виході для зрізу коротких пічкив на які не встигла відпрацювати система АРП.

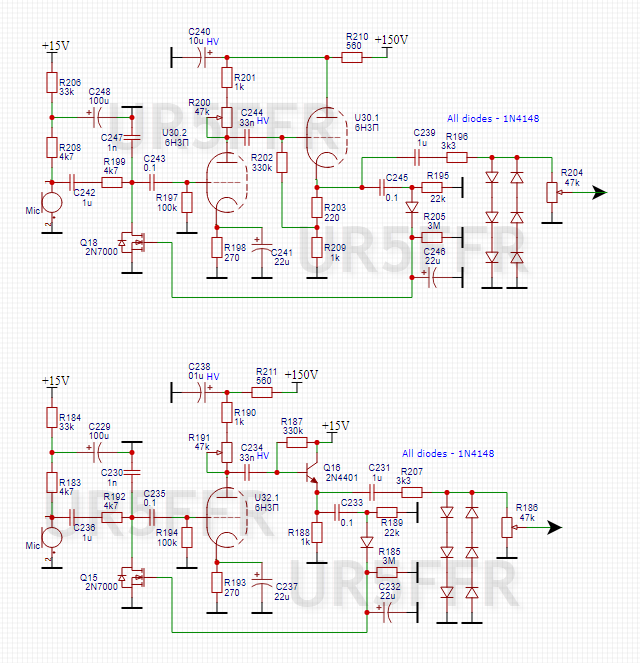

Як і раніше дві схеми - одна повністю лампова, друга - "економічний" варіант.
- mic amp.png (119.82 Кіб) Переглянуто 1166 разів
Замість 2N7000 можна використати любий мосфет з пороговою напругою 2-2.5в. С233С245 повинен бути 0,1uF інакше на виході з'являються спотворення синусоїди при деяких рівнях та система більш схильна до "перерегулювання".
На виході підсилювача не більше 2Vpp.
Бо якщо не розглядати повністю транзисторні варіанти то є варіант зробити усе чисто на лампах, але це потребує +1 лампу. Або зробити "гібриди" з повторювачами на транзисторах - тоді на АРП та мікрофонний підсилювач потрібна лише одна лампа. Ще є лінь, бо гібридний варіант вже розпаян та працює
Але на платі є місце для ще однієї лампи (планувалось під ПВЧ).
Отже треба визначитися -
шашечки чи їхати феншуй чи ну єго нафіг
