Вимірювання струму

[Freddy]

Не хочу створювати нову тему ,напишу тут. Є потреба міряти струм з плюсом і мінусом за допомогою adc мк. Це можна зробити через оптопари але буде два сигнали .Один сигнал зі + другий з -. (Див. Схему). Хотілось обидва послати на один вхід адц але не можу придумати як це зробити . Комутатор ?є варіант посилати обидва сигнали на різні канали адц а потім їх перемикати програмно і відповідно обробляти .  Якщо хтось може підкинути ідею буду вдячний .

[Freddy]

 Схема


[UR5VCP]

Оптопари не лінійні, але то калібрується. А засунути два сигнали то таки або комутатор, або одночасно два сигнали. Ну... можна запердолити то все на один загальний подільник, та мати суму або різницю, чи там не подільник а ОП, але, +2 та -2 = 0, так само як і +3 та -3 = 0. То вже залежатиме від загального принципу та мети схеми.

[Freddy]

Була думка зробити комутатор який би перемикався коли на одному каналі менше сигнал ніж на другому  але не зовсім розумію як це зробити

[UR5VCP]

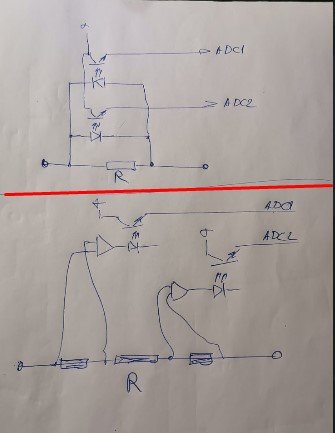

 верхня точно робитиме. Нижня - то принцип, там важливо знати які напруги і як живити.

Мало даних, може там лінія вимірювання 200 вольт, чи хз.. ну принцип можна такий брати.

[Freddy]

Верхній варіант в мене намальовано на схемі . Це робочий варіант , знаю . Хотілося  це все подати на один вхід. Можна подати на вхід адц  сигнал де нуль буде 2,5в а мінус відповідно від 2,5 до 0 а плюс від 2,5 до 5 в . Але  як це зробити теж не знаю . Мабуть буде  варіант з двама входами адц . Так найпростіше .  Міряти струм +/- 100ма . Напруга 200-600 в .

[UR5VCP]

Тоді з операційником треба грати, можна два, можна один.
Балансуємо ОП при нолі так, щоби оптрон був чуток відкритий, а далі все просто, струм + - оптрон відкрився, струм - - оптрон закрився )
А чому не по земляному виводі поставити шунт? Саме по позитивному треба? в землі просто все буде...
