Довідкова література по лампам

[UR5FFR]

Кацнельсон Б. В., Ларионов А. С. "Отечественные приемно-усилительные лампы и их зарубежные аналоги: Справочник". — 3-е изд., 1981
Добавив повний індекс для навігації по лампам

Булычев А.Л., Галкин В.И., Прохоренко В.А. "Справочник по электровакуумным приборам", 1982
Містить також данні по генераторним лампам ГУ,ГИ,ГС,ГК. З довідником незручно працювати бо на одному екрані відскановано дві сторінки.
Добавив короткий індекс для навігації

"Справочник по электронным приборам" Д.С.Гурлев 1966

"Приемно-усилительные лампы" МАШПРИБОРИНТОРГ, Том 1
"Приемно-усилительные лампы" МАШПРИБОРИНТОРГ, Том 2
Містить розширену інформацію про лампи з додатковими графіками.




[UR5FFR]

Таблиця по максимальному підсиленню ламп від US5MSQ

Формули, по яким проводиться розрахунок (увага на одиниці вимірювання!)

Максимальный-Кус-популярных-радиоламп формулы.png (23.36 Кіб) Переглянуто 1594 разів

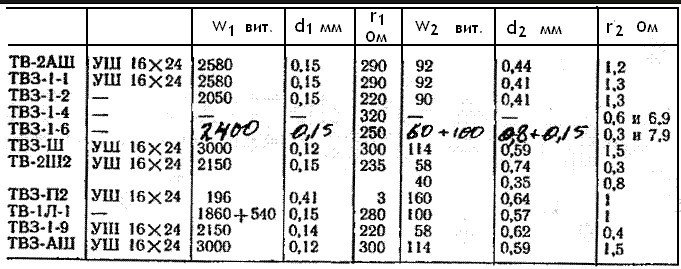

Довідкові данні по трансформаторам ТВ2 та ТВ3

ТВ2 ТВ3 трансформаторы.jpg (64.77 Кіб) Переглянуто 1981 раз





[UR5FFR]

Пентод можна ввімкнути у тріодному режимі. Що це нам дає? Високу крутезну та малі шуми.
Ввімкнення дуже просте - друга сітка з'єднується з анодом, третя - зазвичай з катодом.



Pentodes connected as triodes. Tom Schlangen

Pentodes connected as triodes. Tom Schlangen.pdf.zip

(559.87 Кіб) Завантажено 48 разів

Екселевскі таблиці для розрахунків параметрів пентода в тріодному включенні

Pentode as triode.zip

(20.75 Кіб) Завантажено 51 раз






[UR5VFT]

 - нувістори...


[UR5VFT]

- вимірюємо правильно


[UR5FFR]

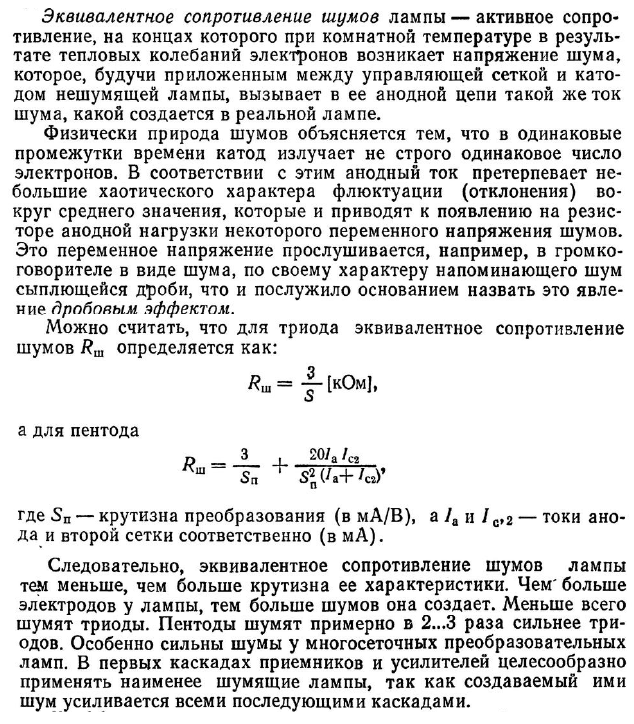

Деяка корисна інформація по шумам ламп

tube noises.png (342.88 Кіб) Переглянуто 1936 разів





[Пенсіонер]

Гаврилов "Мистецтво лампової схемотехніки" (на рос.) 2012
Агафонов "Все про лампи" (на рос.) 2014
1961 RC-21 RCA Receiving tube manual 1961
https://drive.google.com/drive/folders/ ... _tzBfXhdcw


[UR5FFR]

Додав файл в теку на Google-диску.
Всі сторінки.

Дякую. Додав індекс по лампам. Обновіть в себе на диску бо з індексом набагато зручніше ним користуватися
PS Почистив тему від неінформативних балачок

Приемно-усилительные лампы повышенной надежности. Бергельсон и др., 1962
Дуже докладна довідкова інформація щодо надмініатюрних та стрижневих ламп.
Окрім цього є інформація по лампам підвищеної надійності з суфіксом -Е.
Додав індекс бо дуже тяжко шукати.

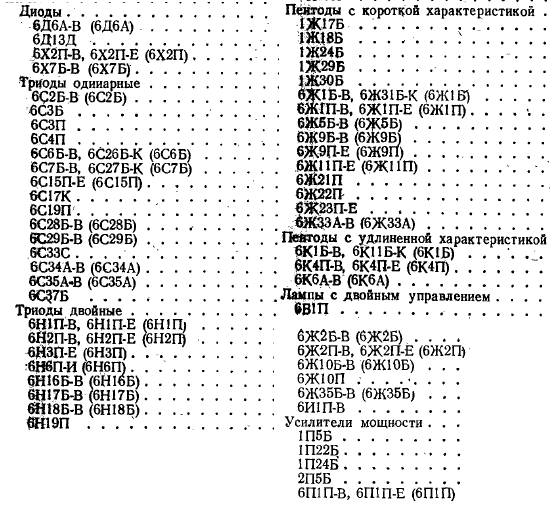

Перелік ламп у довіднику

lamp list.png (75.78 Кіб) Переглянуто 1852 разів





[UR5FFR]

У довідник Кацнельсона добавив повний індекс для навігації по усіх лампам! Лінк у першому повідомленні обновив.
Кацнельсон Б. В., Ларионов А. С. "Отечественные приемно-усилительные лампы и их зарубежные аналоги: Справочник". — 3-е изд., 1981



[Володимир]

Режими генераторних ламп
