Трансивер на надмініатюрних лампах

[oldPsyho]

Тут є дуже багато питань.

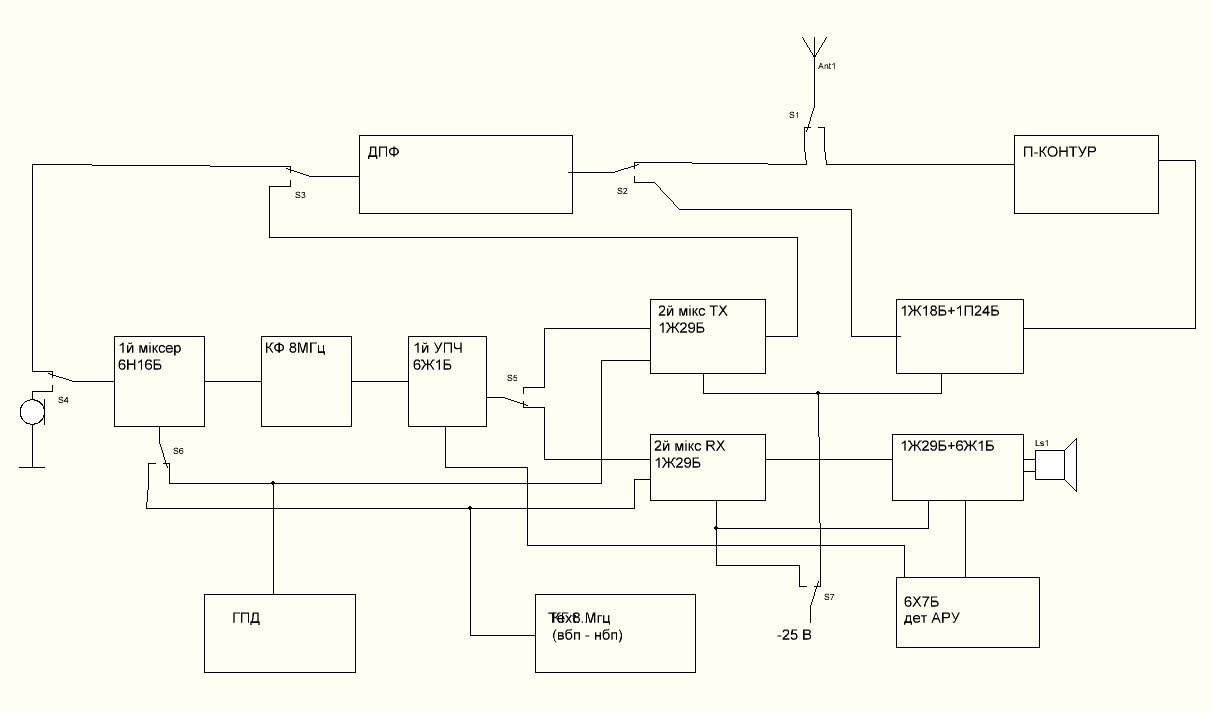

1. В режимі передачі в тебе сигнал з частотою ПЧ йде на ДПФ а потім на другий змішувач. Це та не працює ДПФ повинен бути після другого змішувача. Тоді змішувач має сенс зробити один який буде працювати на передачу та на приймання.
2. АРП в УПЧ на 6Ж1Б - це ж пентод з короткою характеристикою. Як ті в нього АРП збираєшся вводити? Запирати лампу? То це дуже погана ідея. Для каскаду з регулюванням підсилення треба або варімю (6К4, 6К14, 6К15 тощо) або лампи які дозволяють змінювати крутизну напругою на третій сітці (6Ж2, 6Ж10). Як варіант робити АРП на шунтуванні діодами як у мене в Raisin та інших.
3. Перемикання гетеродинів то начеб-то хороша ідея, але ... Але! Якщо гетеродини аналогові то в тебе буде пролаз через ємність розімкнених контактів реле. Особливо якщо навантаження високоомне. До чого це приведе? До появи хибних каналів приймання




Є питання)) В вашій схемі, полосові фільтра (які між антенною та змішувачем), можна перемикати за допомогою діодів? І ще, у вас там АРП та інша комутація на мосфетах, цей шматок схеми, можна на лампах зробити?)




Давайте це у іншій темі а то ми ТС заплутаємо





Добре, може в старій темі про ламповий трансивер?
P.S. Чи нема часом у вас довідкових данних про 6Ж33А-В и 6К6А-В ? Бо не можу знайти.


[UR5FFR]

Добре, може в старій темі про ламповий трансивер?
P.S. Чи нема часом у вас довідкових данних про 6Ж33А-В и 6К6А-В ? Бо не можу знайти.

Так, давайте там. По лампам - даних нема. А гугль пробували?


[oldPsyho]

Добре, може в старій темі про ламповий трансивер?
P.S. Чи нема часом у вас довідкових данних про 6Ж33А-В и 6К6А-В ? Бо не можу знайти.



Так, давайте там. По лампам - даних нема. А гугль пробували?




Звісно пробував, але крім розпіновки нічого не знайшов


[UR5FFR]

Звісно пробував, але крім розпіновки нічого не знайшов



Шукайте "Отечественные приемно-усилительные лампы и их зарубежные аналоги (справочник). Б.В. Кацнельсон, А.В. Ларионов 1981г." - там вони є


[UR5VCP]



1. В режимі передачі в тебе сигнал з частотою ПЧ йде на ДПФ а потім на другий змішувач. Це так не працює ДПФ повинен бути після другого змішувача. Тоді змішувач має сенс зробити один який буде працювати на передачу та на приймання.
2. АРП в УПЧ на 6Ж1Б - це ж пентод з короткою характеристикою. Як ти в нього АРП збираєшся вводити? Запирати лампу? То це дуже погана ідея. Для каскаду з регулюванням підсилення треба або варімю (6К4, 6К14, 6К15 тощо) або лампи які дозволяють змінювати крутизну напругою на третій сітці (6Ж2, 6Ж10). Як варіант робити АРП на шунтуванні діодами як у мене в Raisin та інших.
3. Перемикання гетеродинів то начеб-то хороша ідея, але ... Але! Якщо гетеродини аналогові то в тебе буде пролаз через ємність розімкнених контактів реле. Особливо якщо навантаження високоомне. До чого це приведе? До появи хибних каналів приймання


п1 - мої вибачення, був сонний, тільки зараз поняв, що трішки напутав.
п2 - ну значить щось інше поставлю. Я ж виходжу з того, що маю під руками, але ніхто не забороняє придбати іншу лампочку.
п3 - ну я собі можу дозволити поставити ще реле, яке буде замикати на землю "ненужний" на даний момент контакт (я знав, що ти про це скажеш )

[Ut5lp]

При такій архітектурі,доведеться мостити дуже серйозний буфер для ГПД.
Інакше при RХ-ТХ частота буде скакати.


[UR5VCP]

При такій архітектурі,доведеться мостити дуже серйозний буфер для ГПД.
Інакше при RХ-ТХ частота буде скакати.





катодний повторювач... ні? Подвійний тріод, перша половинка через маленьку ємність до нувістора (гпд і опора на 6С62Н), друга половинка катодний повторювач.


[Ut5lp]

Катодний повторювач розв`язки не дає.Він тільки узгоджує.
Розв`язку дасть тільки каскад з загальною сіткою (без захода в сіточні струми).
Маленька міжкаскадна ємність різко погіршує шумові показники гетеродину.Треба використовувати прибори з
малою прохідною ємністю і заагальною сіткою.




[Ut5lp]

Доречі є ще одна проблемка.
На блок-схемі ДПФ з права низькоомний і втикати його в сітку драйвера не кошерно і не халь-ально.
Треба щось мудрити   наприклад ШПТЛ 1:9




[UR5VCP]

Катодний повторювач розв`язки не дає.Він тільки узгоджує.
Розв`язку дасть тільки каскад з загальною сіткою (без захода в сіточні струми).
Маленька міжкаскадна ємність різко погіршує шумові показники гетеродину.Треба використовувати прибори з
малою прохідною ємністю і заагальною сіткою.



Ідея прийнята. Тріодами розживуся в кінці тижня. Дав клич по місцевому радіоклубу. Хлопці підкинуть в кого що є. З миру по лампі - голому трансивер. З нинішніми цінами на пересилку купувати лампочки жаба давить. Аби так було щоб штук по 5 кожного типу і в одного продавці то да. Але поки що викручуюся як можу.
