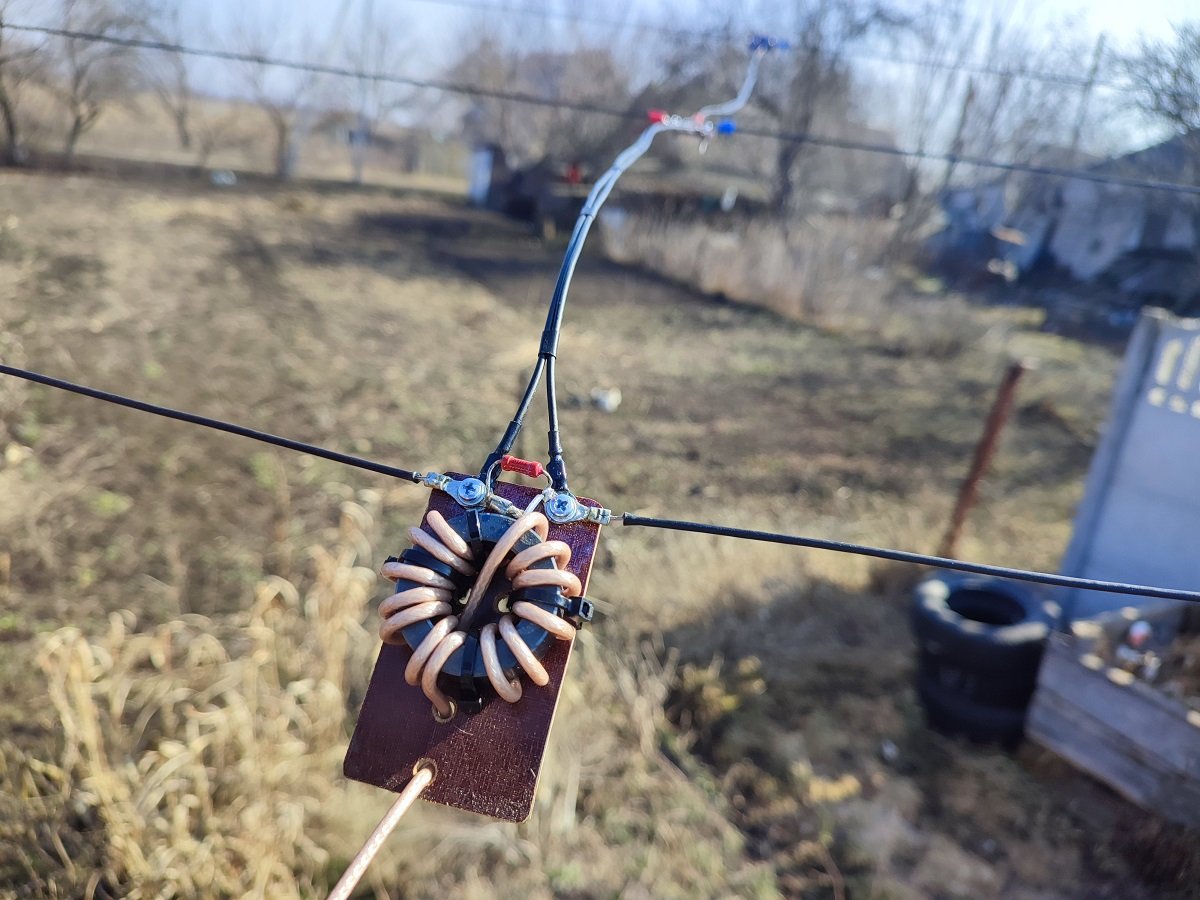

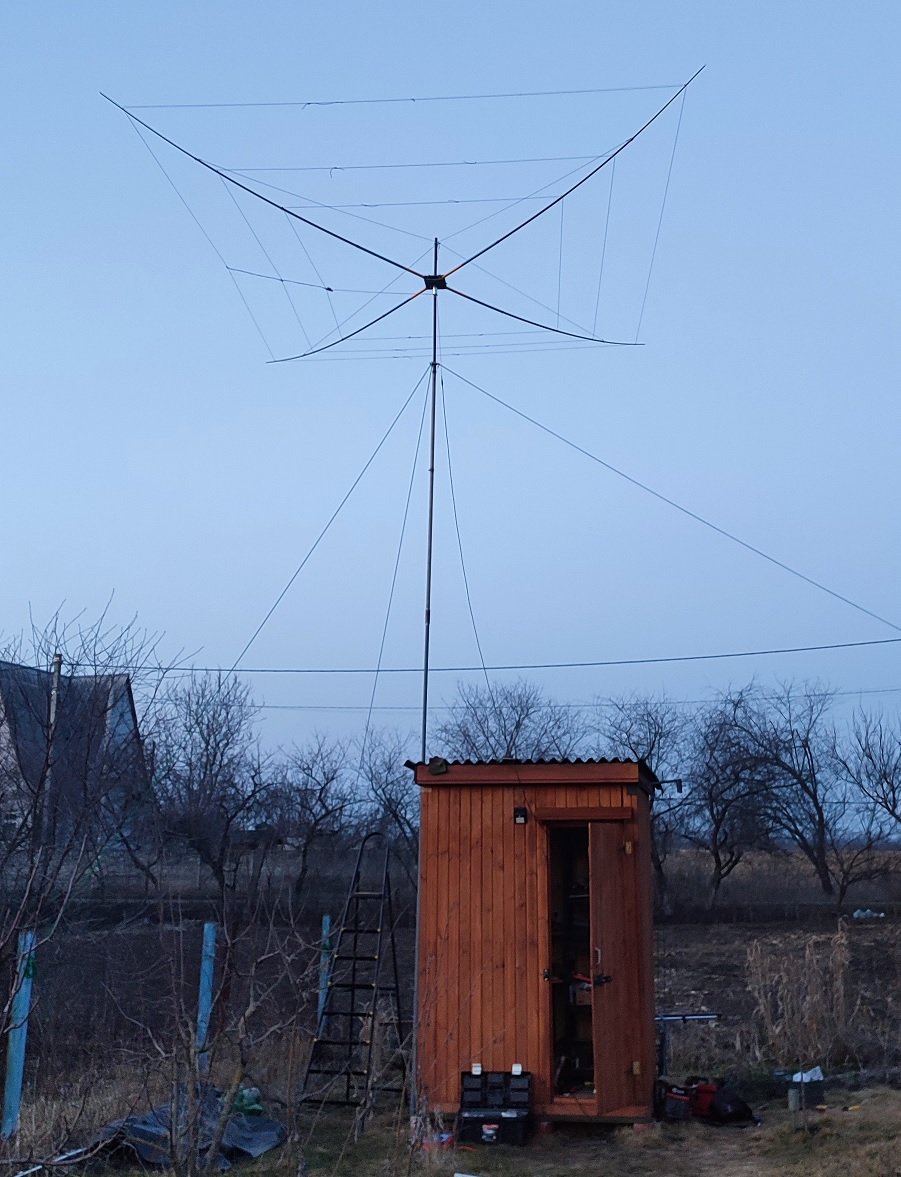

Антена працює шикарно навіть на висоті 7м, F/B в межах 10-15дБ на слух (в середньому 2 бали по S-метру). В порівнянні з вертикалом є підсилення як на прийом, так і на передачу, в контесті абсолютно без проблем гукав станції з північної Америки навіть на 20м.
Більше фотографій і деталей дам трохи згодом, бо буду опускати і подовжуватиму мачту.

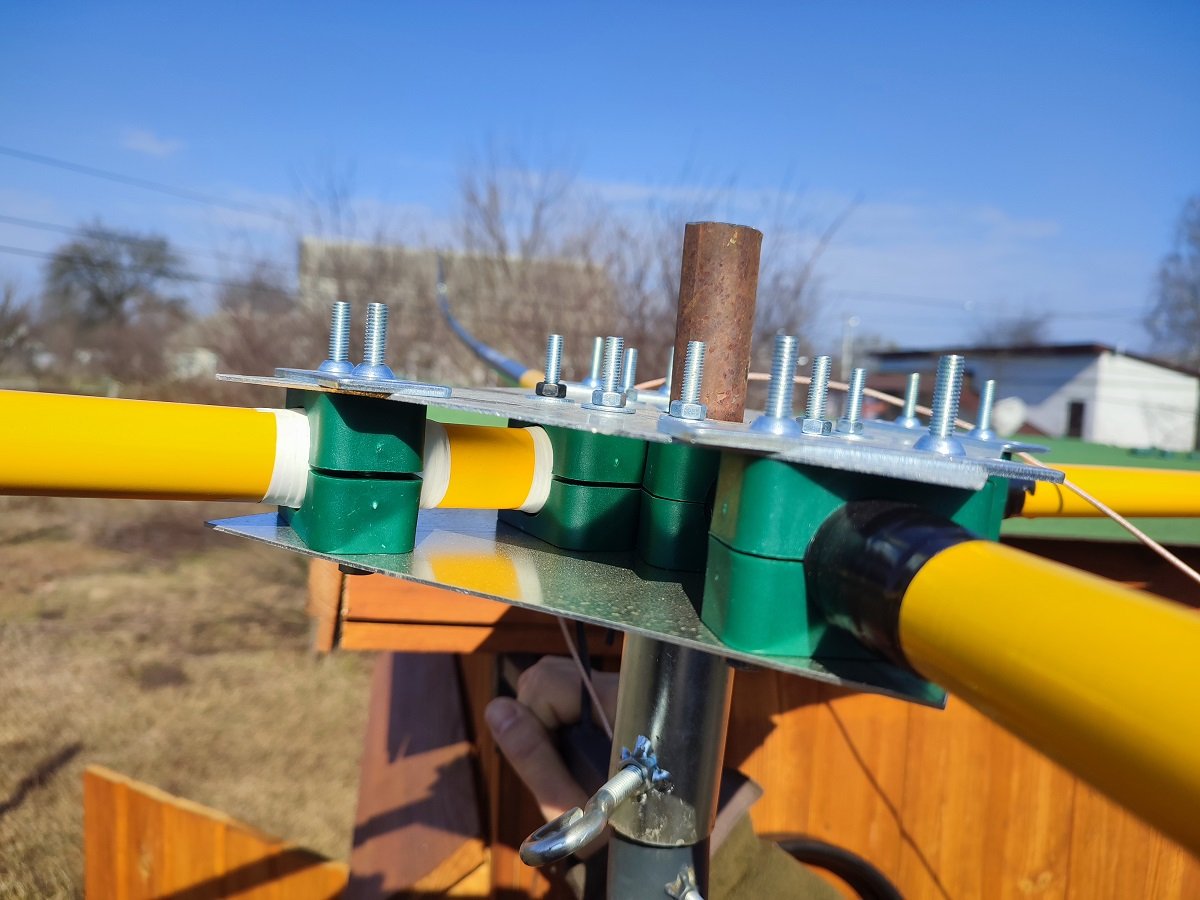

Потім психанув і перерахував антену наново. На відміну від авторської конструкції з кутом 72 градуси і довжинами плечей по 3.8м вирішив ще трохи додати підсилення і F/B зменшивни відстань між вібратором і рефлектором, тому було прийнято рішення перейти на кут 60 градусів. Спільну збираючу лінію розрахував і зробив з мідного провода з використанням пластикових розпорок, надрукованих на 3д принтері, вийшла класична "драбинка" симетричного фідера. В цілому, антена матиме кращі характеристики підсилення і кута випромінювання. З можливих мінусів - теоретично трохи складніше буде налаштовувати діапазон 10м через малу відстань між загнутими кінцями вібратора і рефлектора. Також за необхідності можна буде додати діапазон 17м без погіршення характеристик самої антени. 12м без танців з бубном засунути не зміг
По вкладеннях - перше оригінал з польовкою П274. Там резонансні частоти вищі за аматорські бенди як компенсація коефіцієнта укорочення провідника в ізоляції. Саме цей варіант зараз у мене працює.
Другий файл - перерахунок на 1мм мідну жилу без ізоляції і вісоту підвіса від 7 до 10м
Третій файл - моя антена на 3 діапазони
Четвертий - моя на 4 діапазони
