Простий транзисторний трансивер Бджілка (BeeJT TRX)

[Ur5ydw]

А в  транзисторах ви впевнені?мав схожу ситуацію з китайською підробкою...це як варіант...Інше вже написав Андрій,то струми спокою...

[liqura]

А струми спокою вихідних транзисторів правильно виставлені? Таке може бути коли у вас перекос у одному з плечів в вихідному каскаді. Або коли десь ви в обмеження попадаєте. При зменшені вхідної напруги провал на вершині пропадає чи ні?





Так, струми виставлені по 100 мА на транзистор. При зменшенні вхідної напруги пропорційно зменшується амплітуда, форма сигналу залищається незмінною. Картинку з виходу показав лище тому, що так мені зручніше закріпити щуп осцилографа. Така сама, по формі, картинка на колекторі Q4, тільки з невеликою амплітудою. З генератора чиста синусоїда. Сигнал на колекторі Q4 такий самий навіть якщо вимкнути вихідний каскад.


[Андрій_UR3ILF]

Вiдключіть драйвер від вихідного каскаду, навантажте драйвер на резистор наприклад  100 паралельно трансформатору і перевірте форму сигналу. Або замiсть трансформатору дроссель 47мкгн з резистором для перевiрки.
Така форма буде якщо мало потужності каскаду. А також перевірте трансформатор на АЧХ. Якщо витків мало то трансформатор шунтуватиме, це навантаження по потужності і спотворення форми огинаючої. Але зазвичай таке буває на НЧ діапазонах коли витків мало, а  ферит 400. Iндуктивність трансформатора перевірте. Від 40-50 мікрогенрі має бути для слаботочних ланцюгів. І ще електроліт поставте в живлення  драйвера. Може блокувальний конденсатор не 100n  а 100 пік запаяли. Десь хомут шукайте. Можливо ще збуждення на укх. Плавно розкачку подавайте та дивiться на базi а потiм коллекторi контролюючi ток по падiнню на резисторi R12  10ом в живленннi. Явщо  стрибок то це збудження.



[liqura]

https://fex.net/s/kazrayf  Хотів продемонструвати зміну картинки при зміні частоти генератора. Але є зауваження по моточним данним трансформатора Т4. Верхня обмотка складається з 1 витка, нижня - 6 витків. Найкраща амплітуда сигнала.

[Андрій_UR3ILF]

На щупi дiльник увiмкнуто? Без цого нема сенсу вимiрувати на таких частотах.

[Ігор Віт.]

Не втримався ізібрав цей нещасний каскад на двох транзисторах на макетній платі… зроблю пару фото з екрану осцилографа і поділюся інформацією буквально за годину або півтори.

[liqura]

На щупi дiльник увiмкнуто? Без цого нема сенсу вимiрувати на таких частотах.



Так.

[liqura]

Не втримався ізібрав цей нещасний каскад на двох транзисторах на макетній платі… зроблю пару фото з екрану осцилографа і поділюся інформацією буквально за годину або півтори.



Дякую.

[UR5FFR]

Транзистори перед монтажем перевіряли? Треба ємність затвору виміряти китайським тестером усього. Бо якщо вона суттєво вища за 50-70пф то це підробка.
Далі треба зробити ось що - струм спокою виставити в нуль або від'єднати від живлення другий та вихідний каскади. Правий кінець С12 навантажити на 220ом на землю. На цьому опорі подивитись сигнал. Якщо спотворення є - то проблема в самому першому каскаді. Перевірте що у вас усе коректно з режимами роботи транзисторів - перемірте напруги та вирахуйте струм колектора. Можливо опір десь не того номіналу запаяли

[Ігор Віт.]

Зібрав за 15 хвилин на макетній платі підсилювач на двох транзисторах S9018. В схемі нічого не змінював, жодного номіналу.
Навантажив вихід підсилювача (середній відвод трансформатора) резистором 100 Ом через конденсатор 0,1 мкФ.
Трансформатор виконаний класично: 15 витків проволоки, намотка біфілярна. Індуктивність трансформатора між крайніми відводами =192 мкГн.

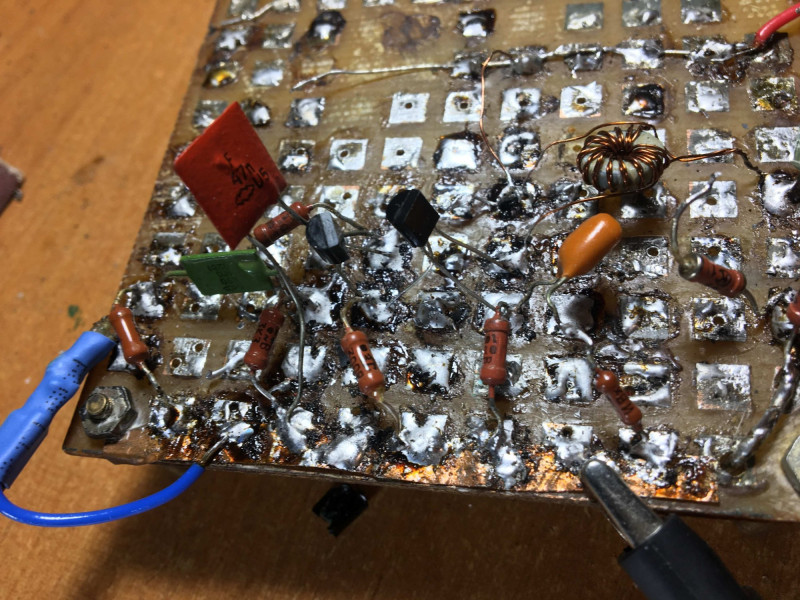

  Монтаж виконано тяп ляп: довгі виводи деталей та транзисторів. Звісно, так не треба робити:

  Але навіть у цьому випадку будь-які самозбуди були відсутні.

Сигнал частотою 15 МГц подавався з генератора Г4-102А.

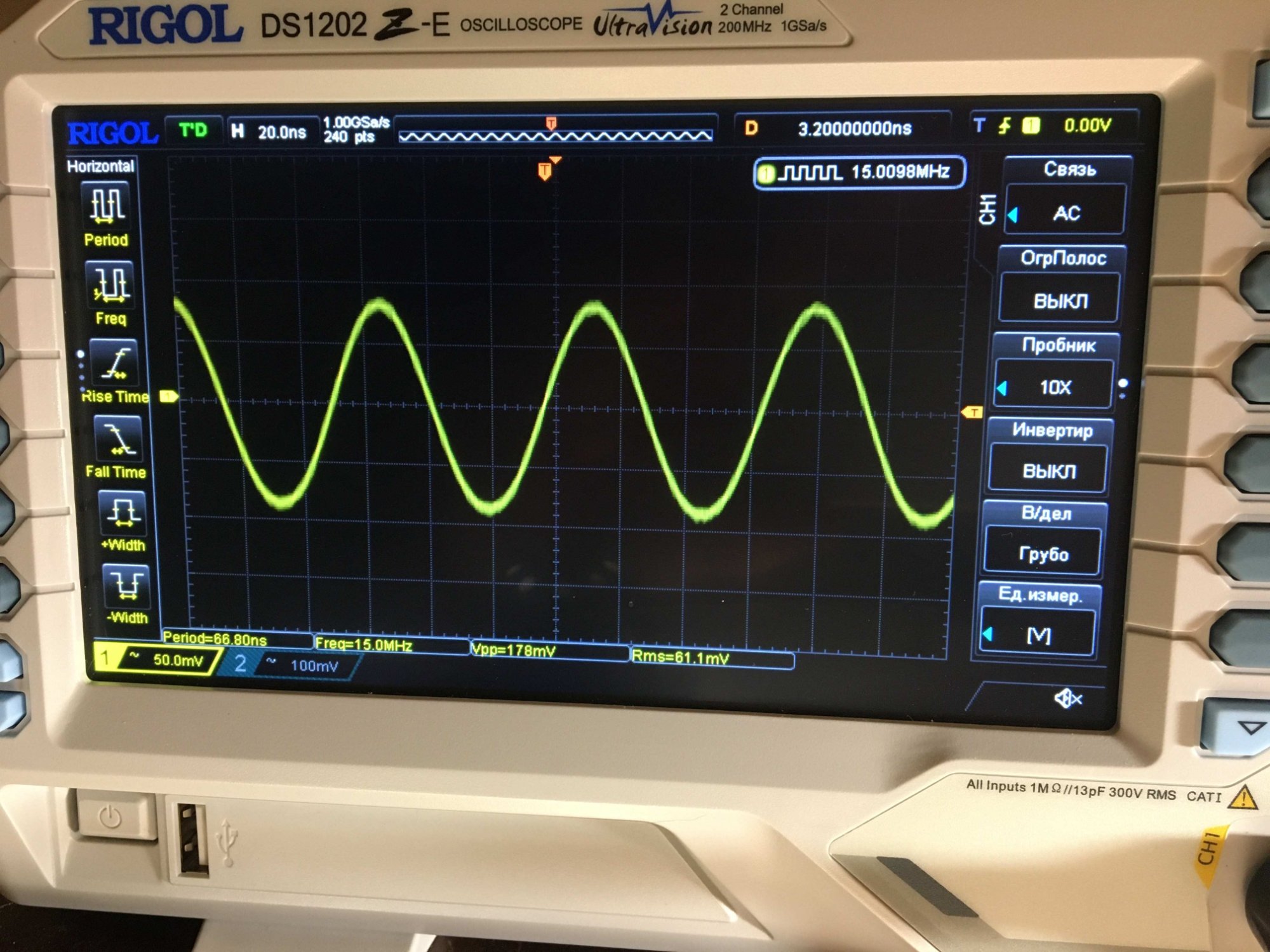

Вхідний сигнал був такий, розмах 175 мВ:

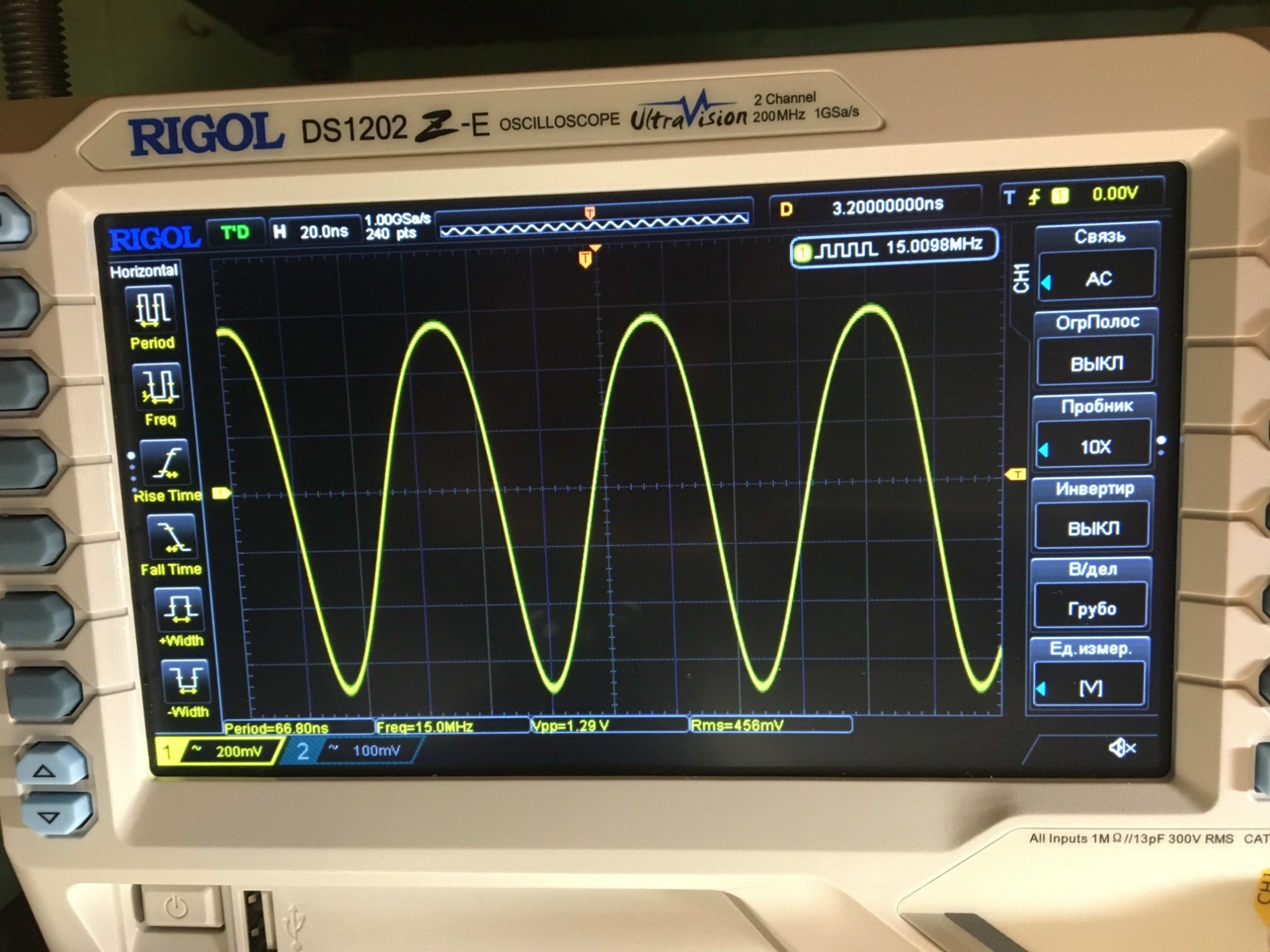

 При такому рівні вхідного сигналу счигнал на виході мав розмах 1,29 В і більш менш прийнятну форму. (але вершина синусоїди вже почала плоскішати):

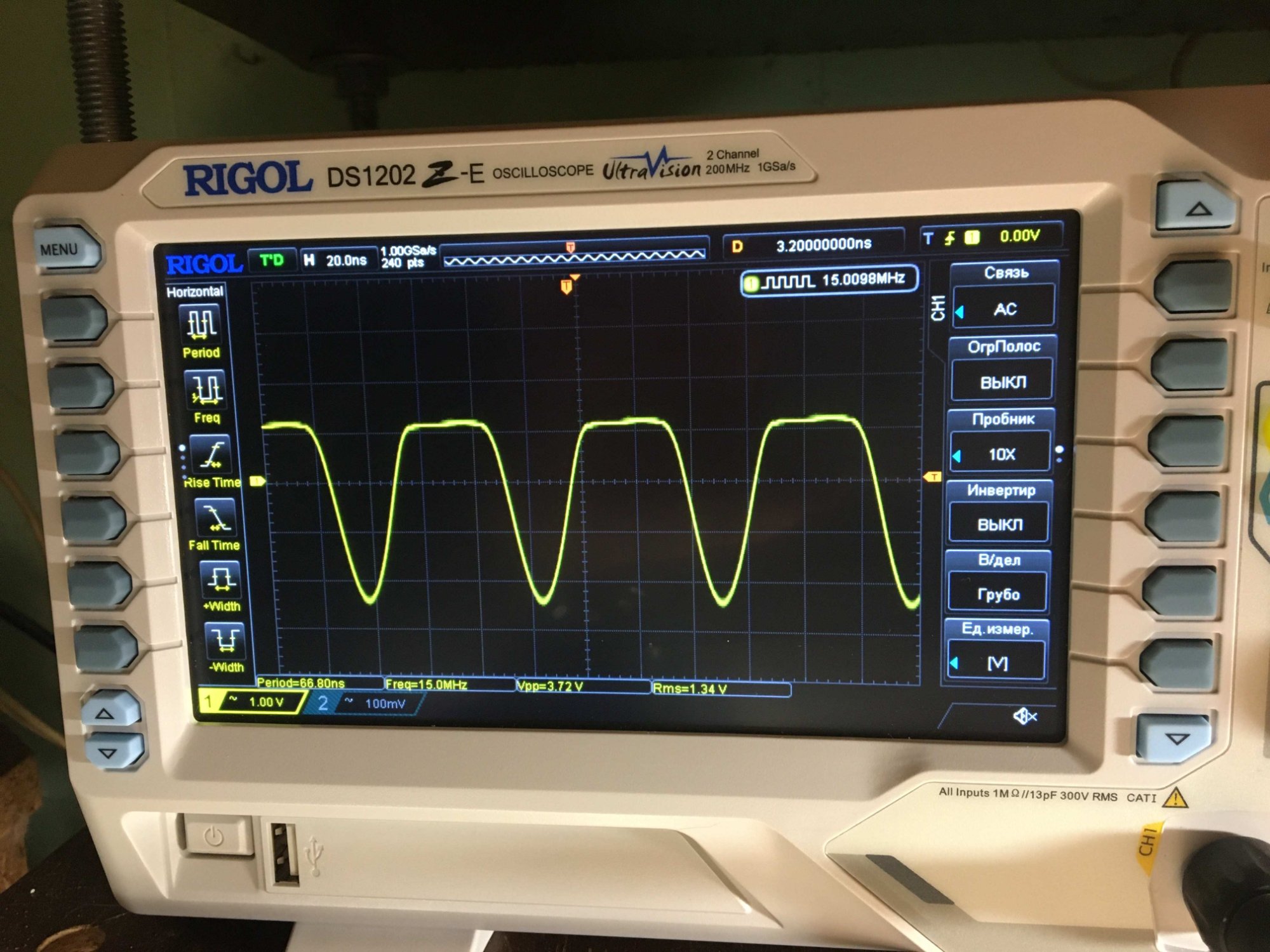

При подальшому збільшенні рівня вхідного сигналу форма на виході почала спотворюватися, розмах=3,72 В:

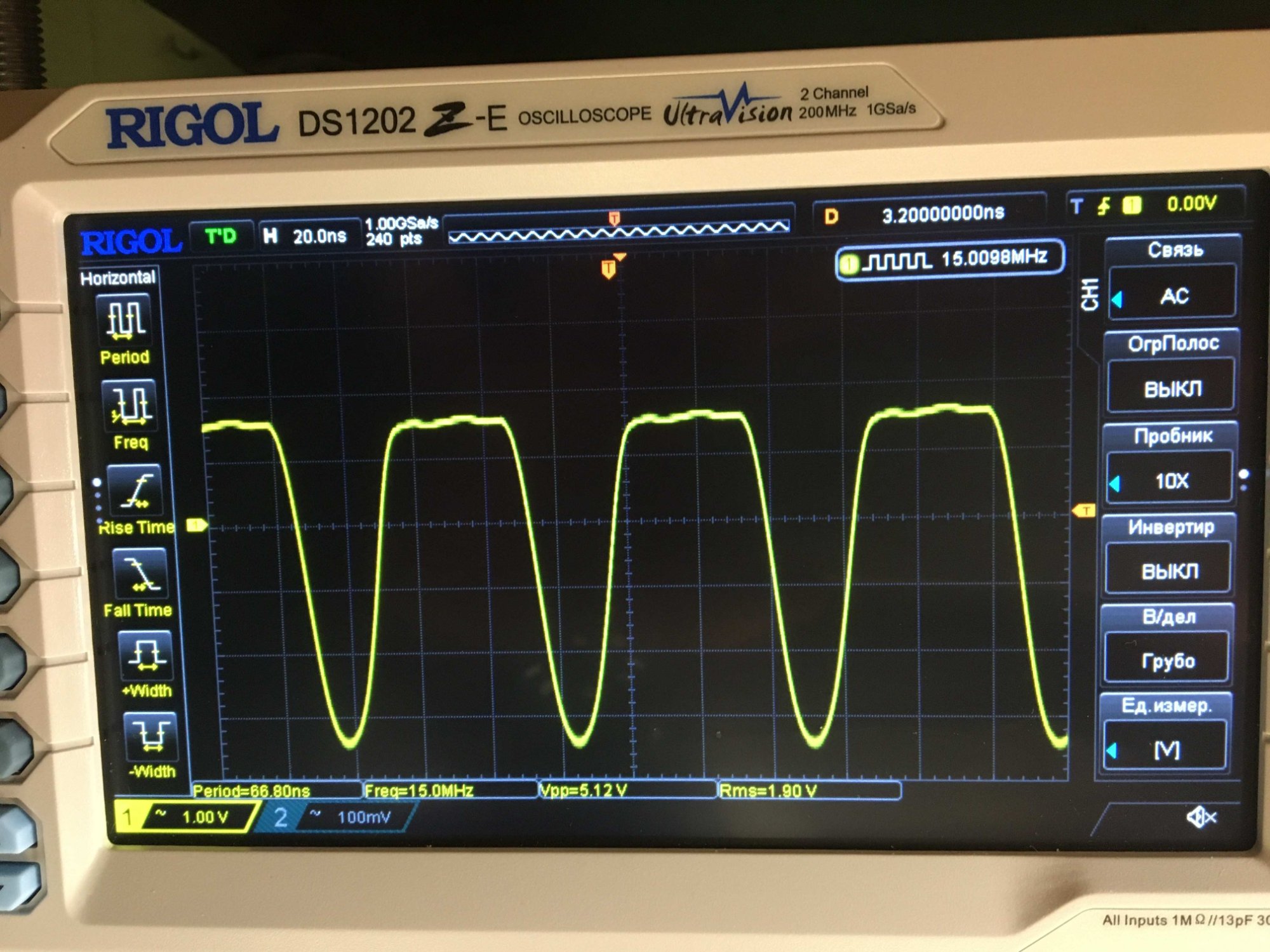

 І врешті решт сигнал став нікудишній при розмахові=5,12 В:




На мій погдяд спотворення сигналу це банальний перегруз по входу. Так і повинно бути- малопотужні транзистори S9018 на більше і не здатні.
