Новий погляд на архітектуру UW3DI

[oldPsyho]

- Андрій. а можете порахувати для другої пч 6мгц..73!



Я рахував - там усе погано. Ті частоти що я навів більш-менш оптимальні




Я так розумію, 10.7-11 мгц теж в прольоті?


[UR5FFR]

Я так розумію, 10.7-11 мгц теж в прольоті?

Не зовсім. Ось розрахунки для другої ПЧ 10.7. Першу ПЧ слід вибирати у діапазоні 5,5-6,5МГц

if 10700.png (48.72 Кіб) Переглянуто 15307 разів

Друга ПЧ з розповсюджених кварців на 11,059МГц. Перша ПЧ трохи вища - 6-6,5МГц.

if 11059.png (33.8 Кіб) Переглянуто 15307 разів

У обох випадках можуть бути проблеми з пролазом на діапазоні 40 метрів бо перша ПЧ дуже близько.
Усе рахується за допомогою IF Spurs calculator


[UR5FFR]

Ще один варіант (до речі дуже гарний) для другої ПЧ 10.7МГц. Перша ПЧ при цьому становить 4,5-5МГц, другий гетеродин працює у діапазоні 5,7-6,2МГц



[oldPsyho]

- складність потім знайти всі кварці для КГ. Андрій за змішувачами. чому сигнали генераторів не подаєте на окремий порт  по Реду і може відразу робити на ключах або на діодах високого рівня? по посиленню каскадів, що прийде на підсилювач. після другого змішувача..73!




теоретично можна квацову підставку та опорнік виконати на Si5351+Attiny85.


[UT8AS]

...опорнік виконати на Si5351...

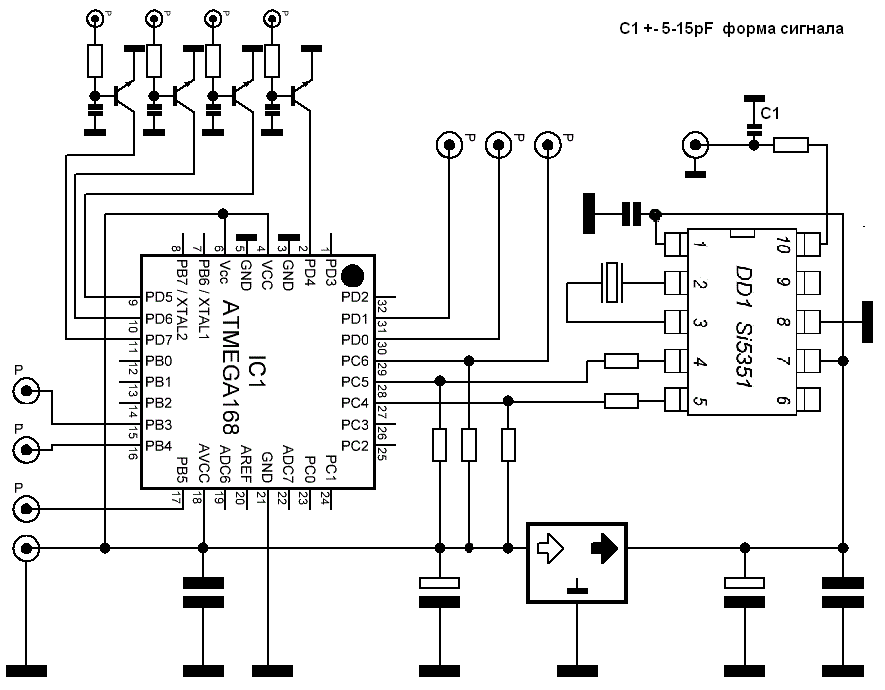

Вітаю! Я колись зробив собі опору для нового MiniYES-а на Si5351+Atmega168, якщо когось зацікавить...



[UR5FFR]

теоретично можна квацову підставку та опорнік виконати на Si5351+Attiny85.

Нагадую що

ми будуємо трансівер з суто аналоговим гетеродином

Тому ніяких сішек та ддсок.

[UR5VFT]

теоретично можна квацову підставку та опорнік виконати на Si5351+Attiny85.



Нагадую що

ми будуємо трансівер з суто аналоговим гетеродином



Тому ніяких сішек та ддсок.



а цапч чи макіївська для стабілізації частоти буде?

[UR5FFR]

а цапч чи макіївська для стабілізації частоти буде?


ЦАПЧ досить стабільно утримує частоту ГПД. Який сенс тоді городити декілька перетворювань? UW3DI це для варіанту коли в ГПД лише параметрична стабілізація частоти. Тому й частота ГПД досить низька робиться. А якщо в ГПД ЦАПЧ (наприклад huff&puff) то тоді простіше робити з одним перетворенням


[UR5VFT]

- для варіанту коли в ГПД лише параметрична стабілізація частоти. Тому й частота ГПД досить низька робиться.-

 - згоден. Однак для такого стабільного ГПД потрібно стабілізатор анодного (накального бажано)  спец котушка. спеціалізована ємність. конденсатори з різними тке і головне багато часу. не у всіх це виходило. а простий цапч вирішує проблему стабільності.тим більше зараз віддадуть перевагу ЦШ, а не механічній шкалі. 73!



[oldPsyho]

теоретично можна квацову підставку та опорнік виконати на Si5351+Attiny85.



Нагадую що

ми будуємо трансівер з суто аналоговим гетеродином



Тому ніяких сішек та ддсок.



Так сєкундочку, ГПД ж ніхто не чіпає, я ж про опорніка та кварцові підставки))
