Приймач RX998.

[Юрій84]

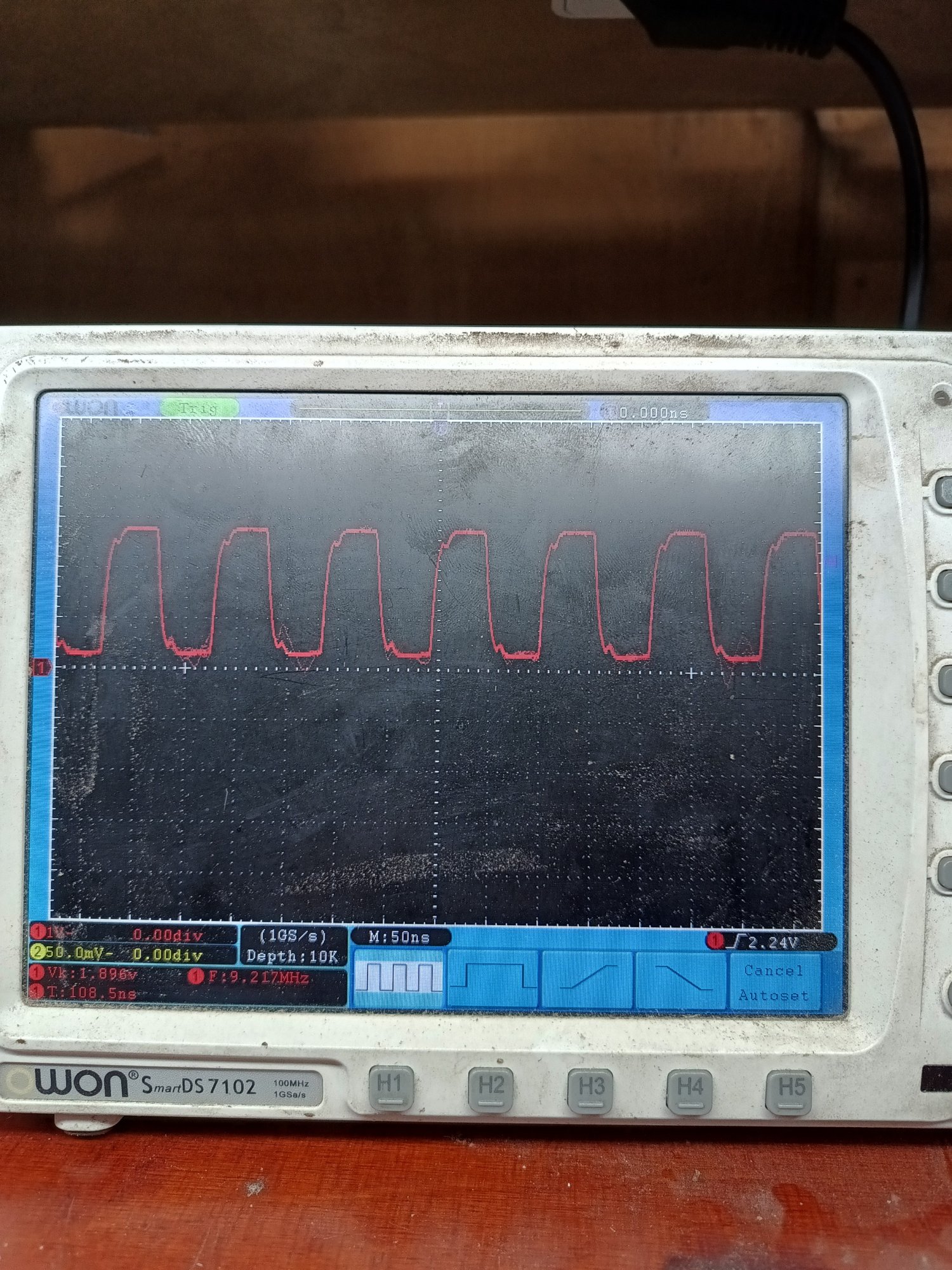

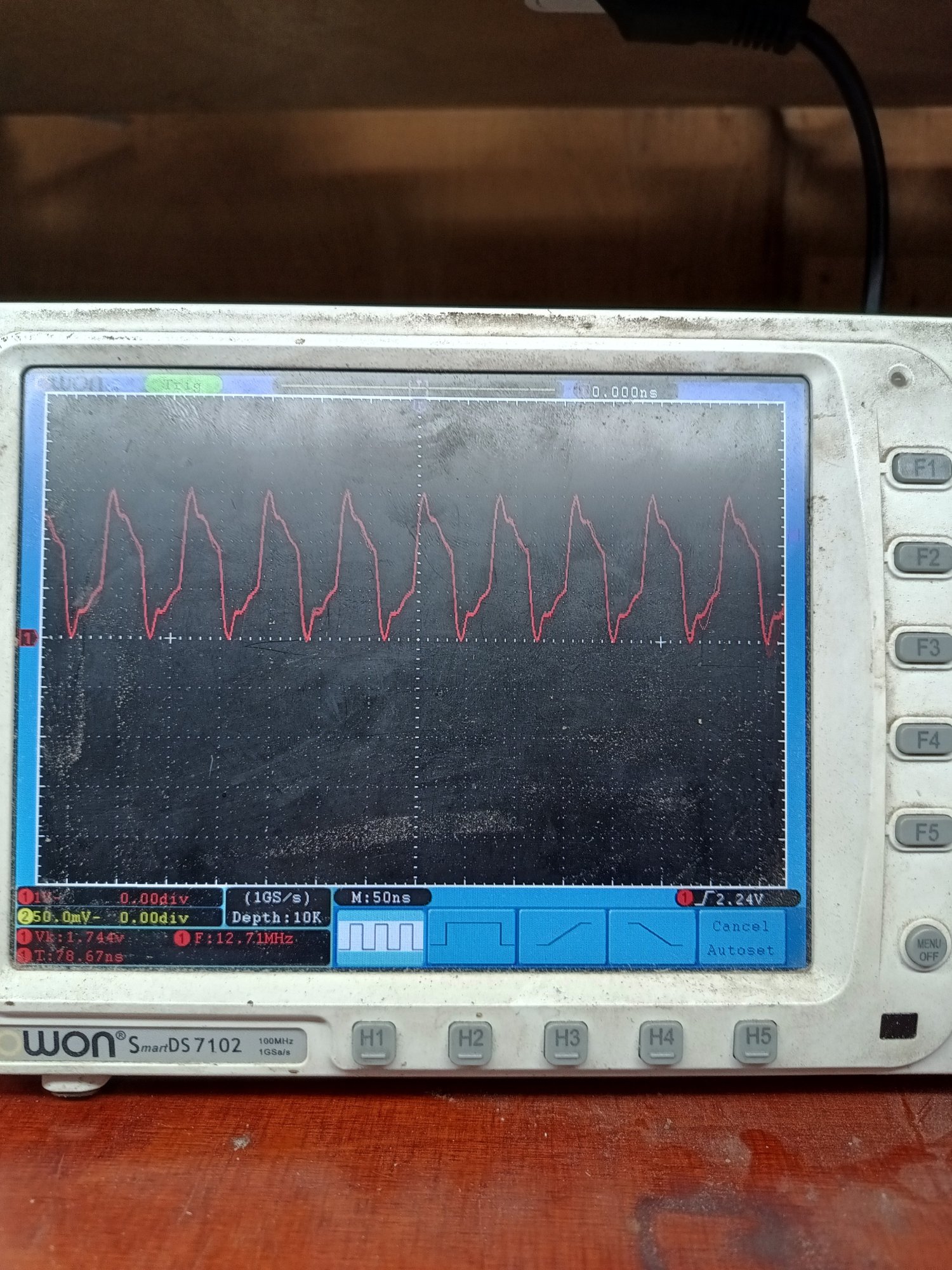

А по рівням ГПД та опори  тут нібито все добре:

[Freddy]

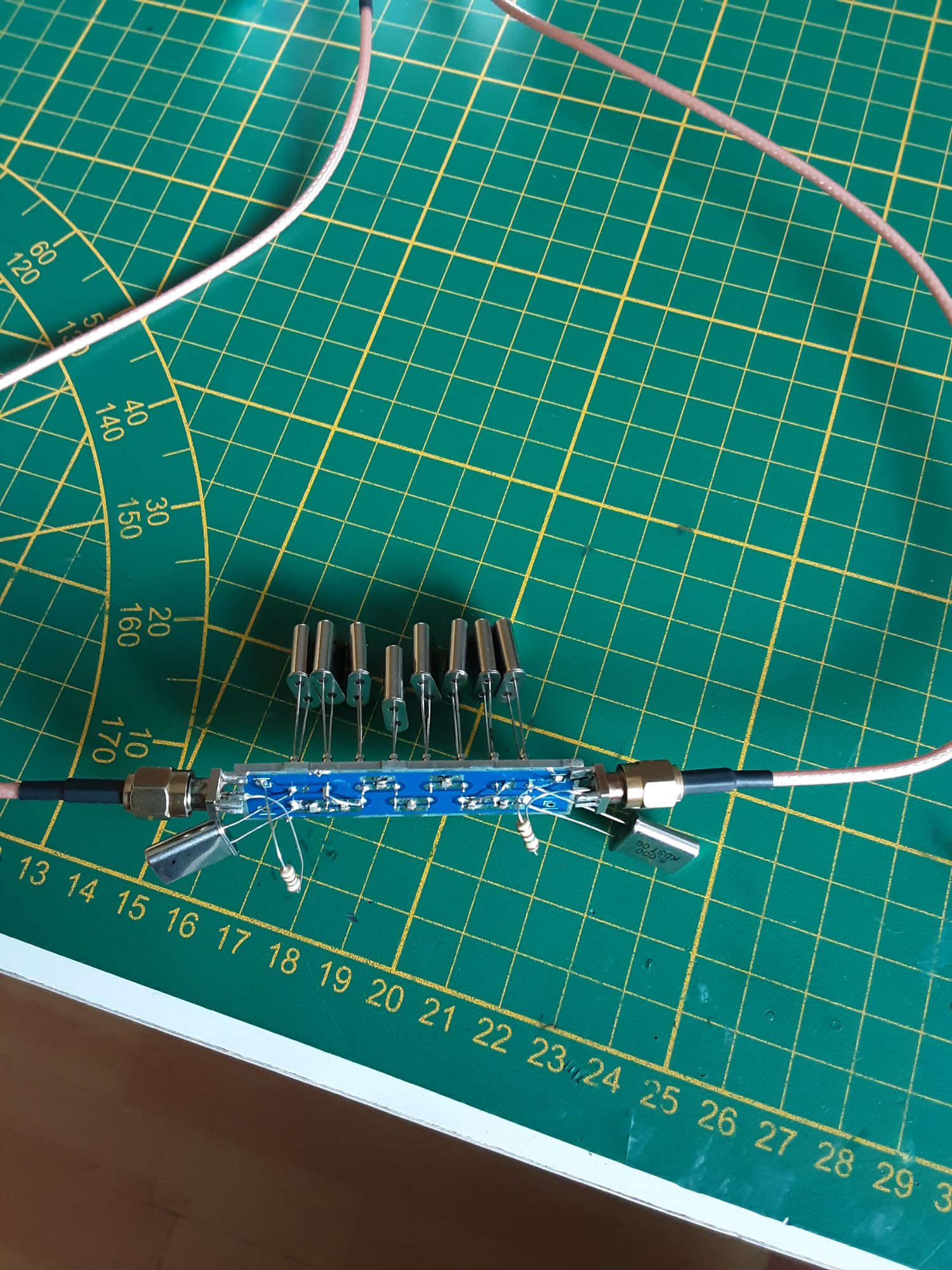

Зробив отакий кф на кварцах 8мгц . Фото стенду і скрін з характеристиками додаю .  Параметри знімав через нвтпіко .

Стенд з кварцами . Резистори 150 ом




[Freddy]

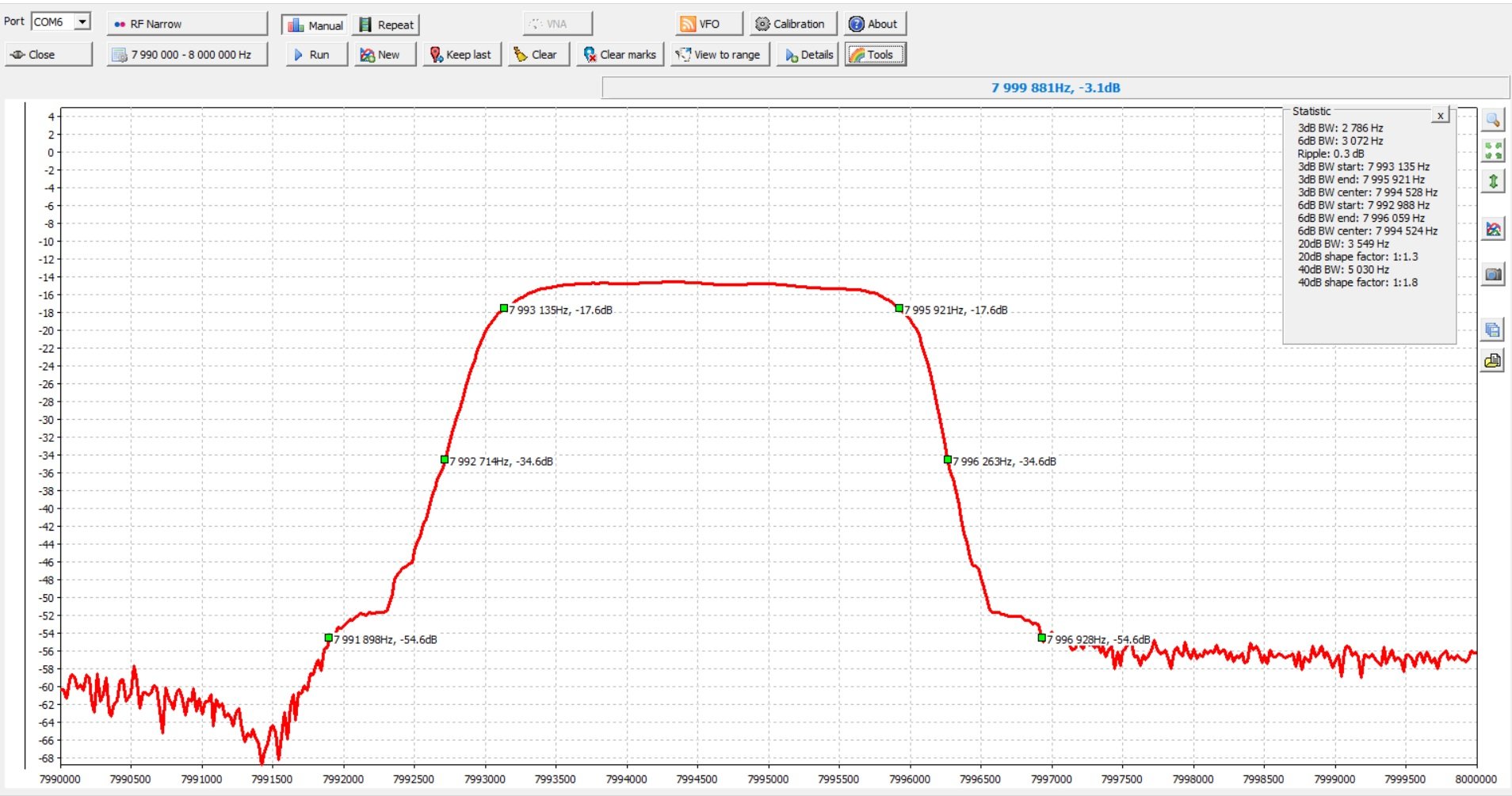

Характеристики кф. Таке можна ставити в приймач ? Якщо я розумію правильно то вхідний/вихідний опір кф виходить 200ом ? 150 ом резистори в стенді і +50 ом в середині NWTPico .

кварци 8мгц , резистори 150 ом





[UR5VFT]

- спробуйте зняти ачх із заземленими корпусами кварців 73!


[UR5FFR]

Характеристики кф. Таке можна ставити в приймач ? Якщо я розумію правильно то вхідний/вихідний опір кф виходить 200ом ? 150 ом резистори в стенді і +50 ом в середині NWTPico


Так, опір 200ом. Як на мій погляд то дещо широкий він. Я б рекомендував 2600-2800 по рівню 6дб смугу робити

[Freddy]

Характеристики кф. Таке можна ставити в приймач ? Якщо я розумію правильно то вхідний/вихідний опір кф виходить 200ом ? 150 ом резистори в стенді і +50 ом в середині NWTPico





Так, опір 200ом. Як на мій погляд то дещо широкий він. Я б рекомендував 2600-2800 по рівню 6дб смугу робити





наступна ітерація . полоса 2.655


так краще ? таке вже можна ставити  ?



[UR5FFR]

так краще ? таке вже можна ставити  ?


Так, можна


[Freddy]

Значить будемо ставити ) це ще треба з опорою розібратися  бо завжди заплутуюся  куди додавати а куди віднімати .

[UR5FFR]

Та усе просто - якщо верхня бокова то на нижньому скаті, якщо нижня - то на верхньому. Знаходите точки де АЧХ падає на 6дб і звідти відступаєте 300гц.
Але важливо де знаходиться перший гетеродин по відношенню до вхідного сигналу. Якщо проміжна частота образується по формулі ПЧ = Fvfo - Fc то буде інверсія бокової смуги. Якщо ПЧ = Fvfo + Fc або ПЧ = Fc - Fvfo то інверсії не буде

[Freddy]

Проблема в тому що я не можу вловити смисл , а так просто запамятати не можу . Як дійду до синтезатора то якось розберусь . Скрін з характеристиками фільтру є . Потім  буду вираховувати частоти . Бо синтез ще недоробив
