Ламповий підсилювач потужності

[oldPsyho]

Тєкс, продовжимо долгострой))

Є мисля задіяти в вихідному каскаді 6П44С (6П36С/45С) з анодним 300-350в.

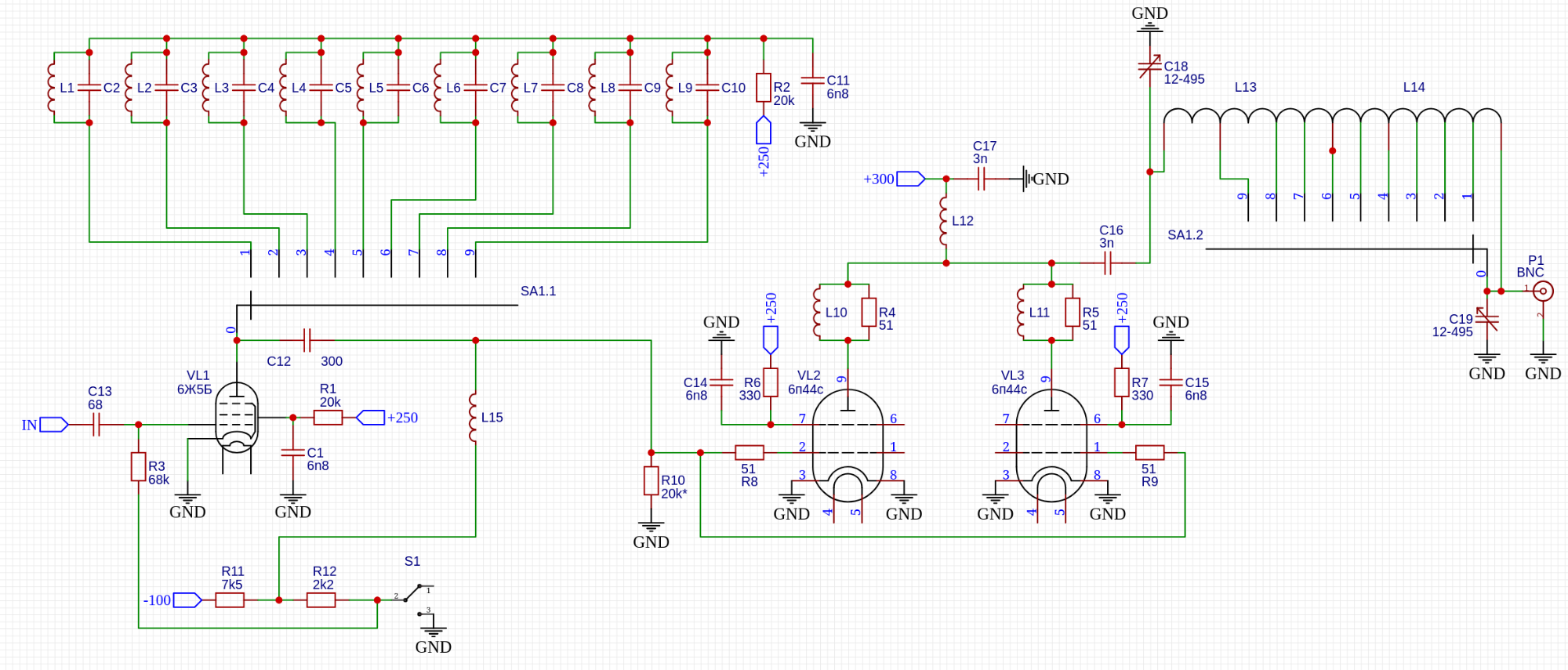

Натяп-ляпав схему...



[UR5FFR]

У драйвері в катоді не вистачає резистора зашунтованого ємністю щоб лампа в режимі була

[oldPsyho]

У драйвері в катоді не вистачає резистора зашунтованого ємністю щоб лампа в режимі була



Гмгм, а нема там ніякого резистора.



[UR5FFR]

А повна схема де? Куди там стрілка (б) веде? Яка напруга буде на сітці при передачі?

[oldPsyho]

Та шо ж такоє ))

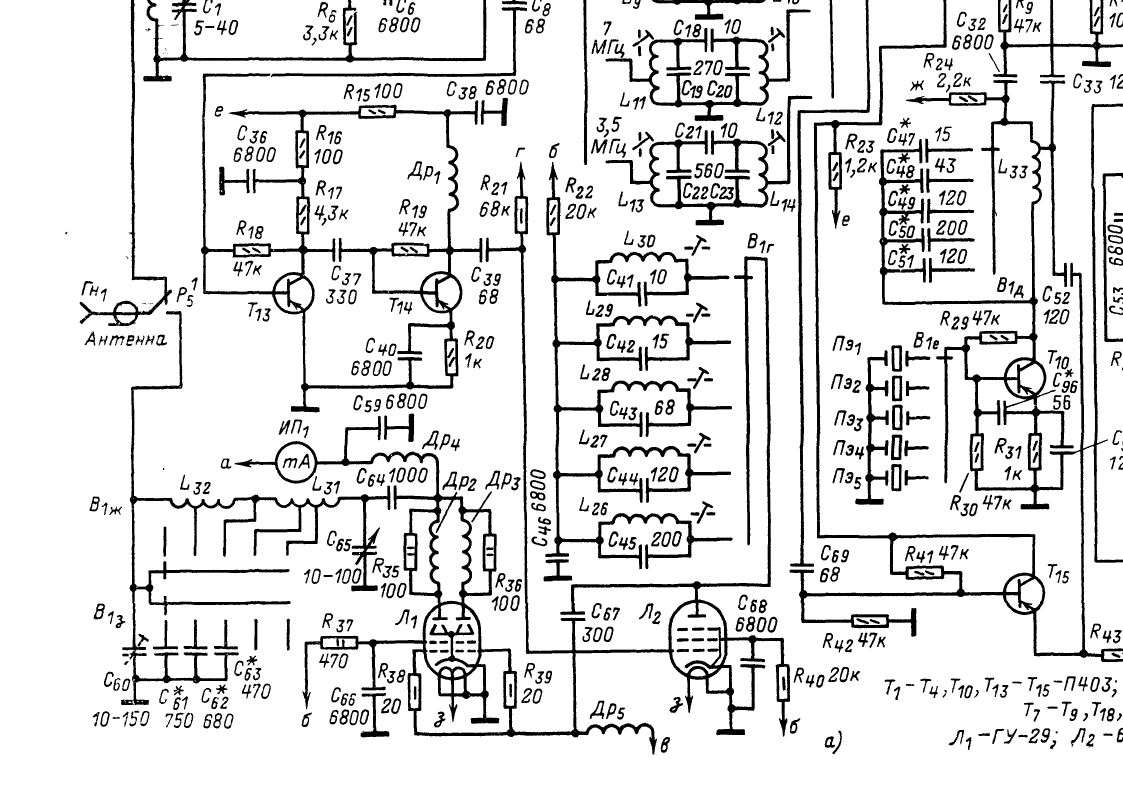

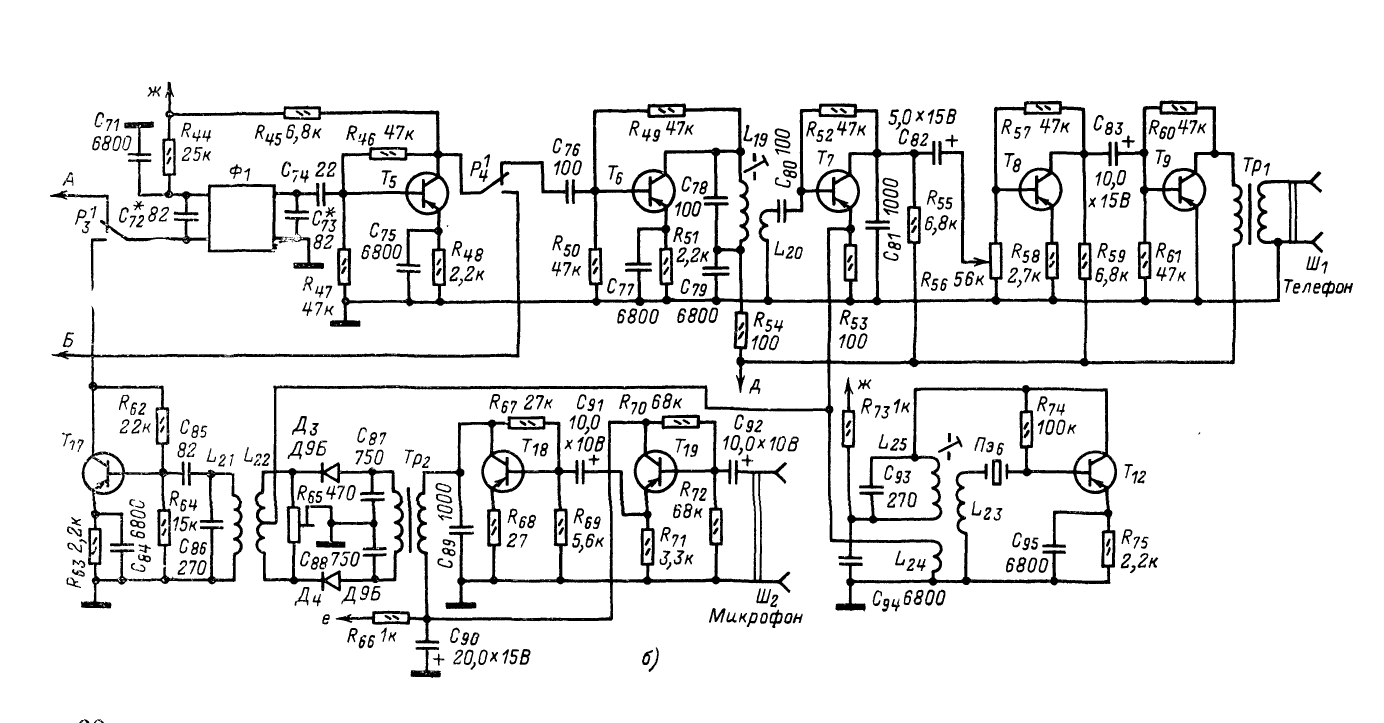

MРБ 1003



[UR5VFT]

- 250 вольт на сітку багато і бажано 5б замінити іншою. потужніший..


[UR5FFR]

Та шо ж такоє ))
MРБ 1003

Ні, схема гівно повне. По перше - 250в анодного для 6Ж5Б це дуже забагато. Тому що в шиті пишуть що 150в - максимум


Далі, сітка повинна мати негативний потенціал відносно катоду. Зазвичай у катод вмикають резистор і отримують на катоді декілька вольт а на сітці - нуль. А відносно катоду на сітці маємо негативне зміщення. Тут цього нема тому що при передачі сітка на землі і катод теж
Ось номінальний режим для цієї лампи


Там де синім кольором - там повинна бути робоча точка. А вона там де красним відмічено


Якщо вхідна напруга на сітці більше нуля то через неї починає проходити стром і вхідний опір суттєво зменшується. Тому негативне зміщення дають та амплітуда вхідного сигналу не повинна його перевищувати щоб не заходити в зону сіточних струмів.

Отже замість 6Ж5Б ставимо 6Ж5П або інший пентод який дозволяє анодного 250в+. В катод обов'язково резистор.
Ось наприклад ж-л радіо №10 1981 рік на 17й сторінці

У катоді драйвера 6Ж9П стоїть 100ом резистор. У катоді ГУ-19 стоїть стабілітрон - це дозволило відмовитися від негативної напруги


[UR5VFT]

 - https://www.youtube.com/watch?v=vKUC4RL3BG4

[UR5FFR]

 - https://www.youtube.com/watch?v=vKUC4RL3BG4



А до чого це тут? Ну окрім того що ролики цього кацапа - повне занудство для зумерів та не несуть корисної інформації.
І до речі відео можна вставляти у пости нормально для людей viewtopic.php?t=4
І ще до речі коли ви кидаєте якісь посилання - пишіть до чого вони. Бо ходити по стороннім сайтам та домірковувати що ви мали на увазі - то таке собі задоволення. Це ж форум для спілкування а не для обміну посиланнями в кудись

[oldPsyho]

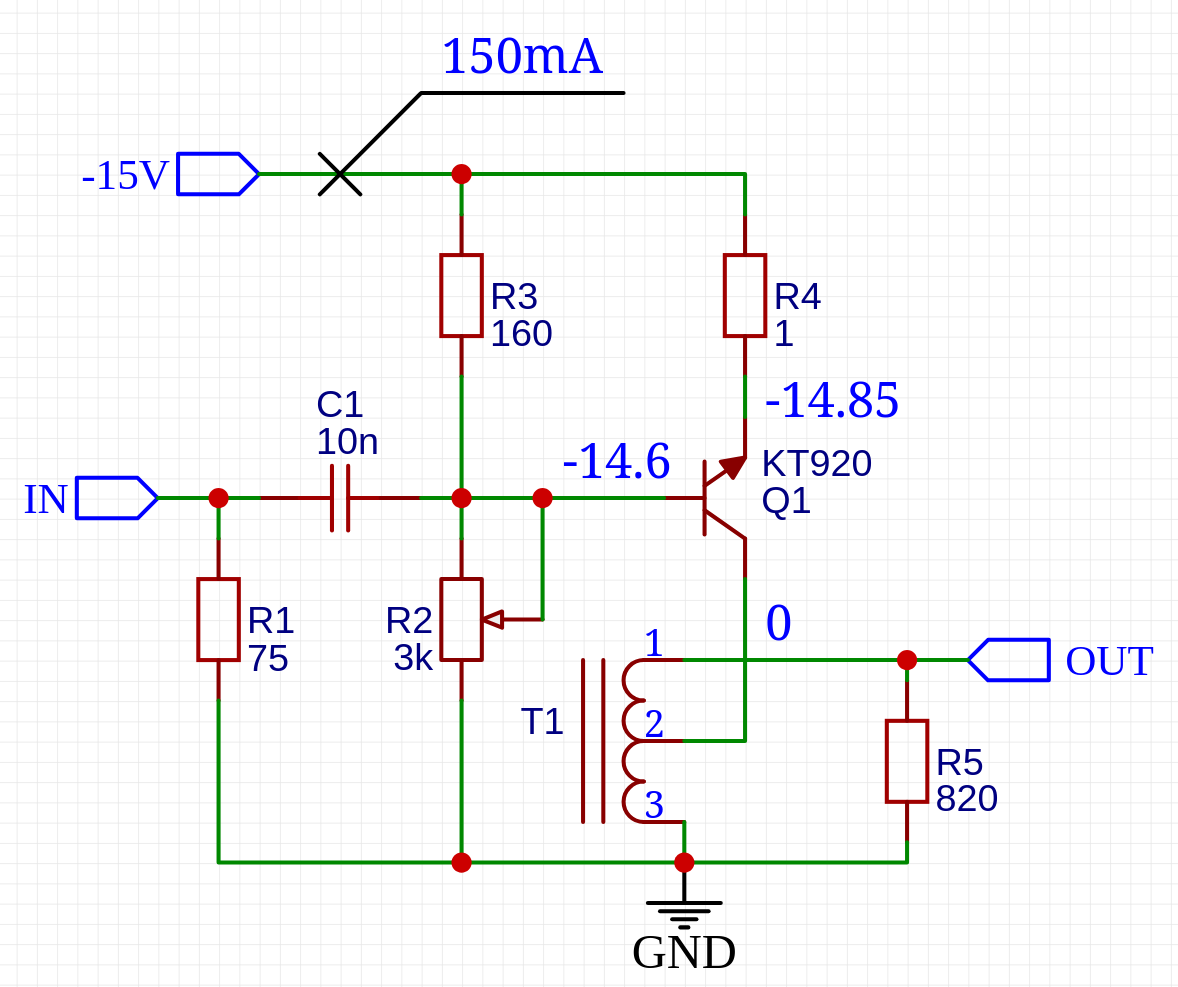

Ось схема, ток колектора встановив резистором R2 в 120мА

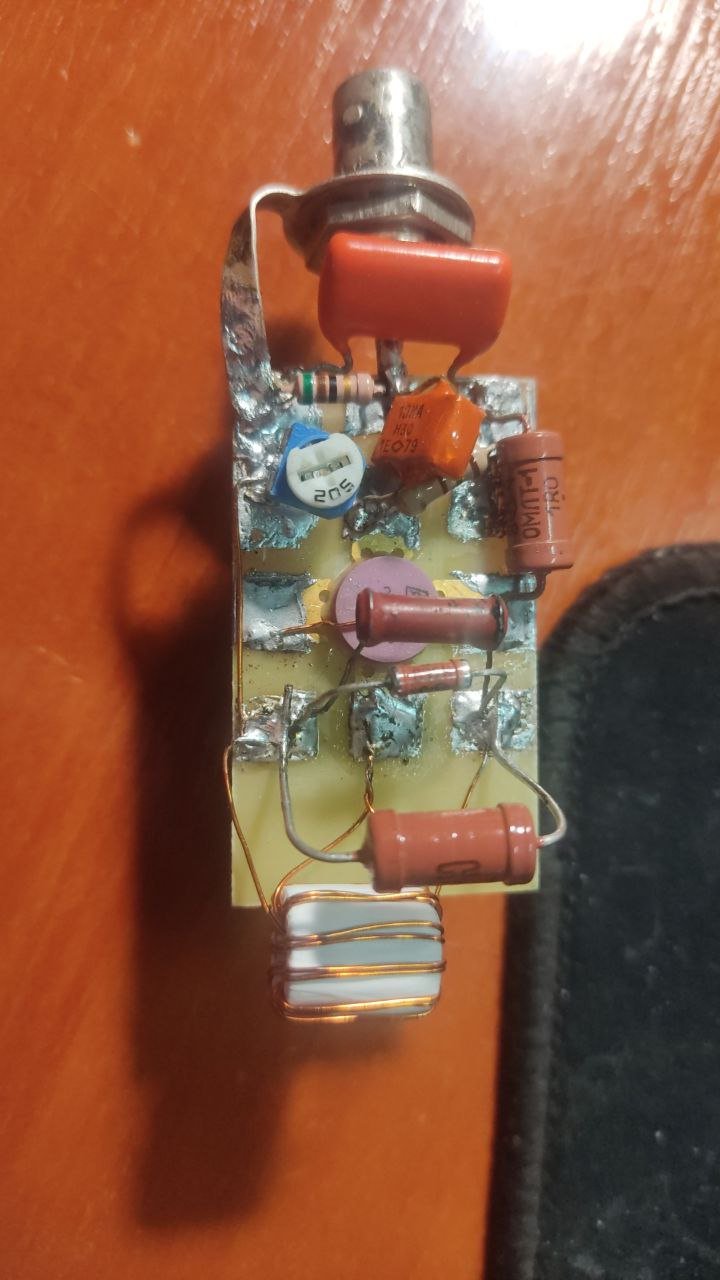

Продовжимо, перемотав трасформатор Т1, вистави ток покоя в 150ма, подав на вхід синус 14мгц (100mv Vpp) з Г4-107. На виході, на R5 отримую 2Vpp. Може транзюку мало розкачки?
