Ламповий TRX без комутації гетеродинів

[UR5VFT]

73!


[UR5VFT]

Намалював схему, розвів платку. Ще закінчу платку з ДПФ, та й буду на чпу різати...
P.S. в якості фільтра ще схиляюся в бік ФП2П-307-11.5М-18-В, судячи з даташиту полоса там 9кгц, правда резистори R5 та R6 доведеться збільшити до 3.9к









 - Напевно при кліпуванні по пч бажано діоди д1-2 поставити між лампами л6-л7. до речі зможете регулювати рівень кліп і треба  додати другий кф після л7    73!







Гм, а навіщо там другий кф? там і так, перший на 8 кристалів, ще й друге перетворення.





- ось для прикладу правда з двома емф. але вам видніше 73!



[oldPsyho]

Намалював схему, розвів платку. Ще закінчу платку з ДПФ, та й буду на чпу різати...
P.S. в якості фільтра ще схиляюся в бік ФП2П-307-11.5М-18-В, судячи з даташиту полоса там 9кгц, правда резистори R5 та R6 доведеться збільшити до 3.9к










 - Напевно при кліпуванні по пч бажано діоди д1-2 поставити між лампами л6-л7. до речі зможете регулювати рівень кліп і треба  додати другий кф після л7    73!








Гм, а навіщо там другий кф? там і так, перший на 8 кристалів, ще й друге перетворення.






- ось для прикладу правда з двома емф. але вам видніше 73!





Тобто після L7 додати ще один кф, як його підчисточний? Теоретично можна, перший КФ зробити полосою десь в 4кгц, а другий з змінною полосою 2.4-2.7-3кгц...

P.S. Друга схема, на скільки я зрозумів з роздільними каскадами на прийом та передачу.


[oldPsyho]

Платки розвів, зараз інша проблема. А саме - синтез.

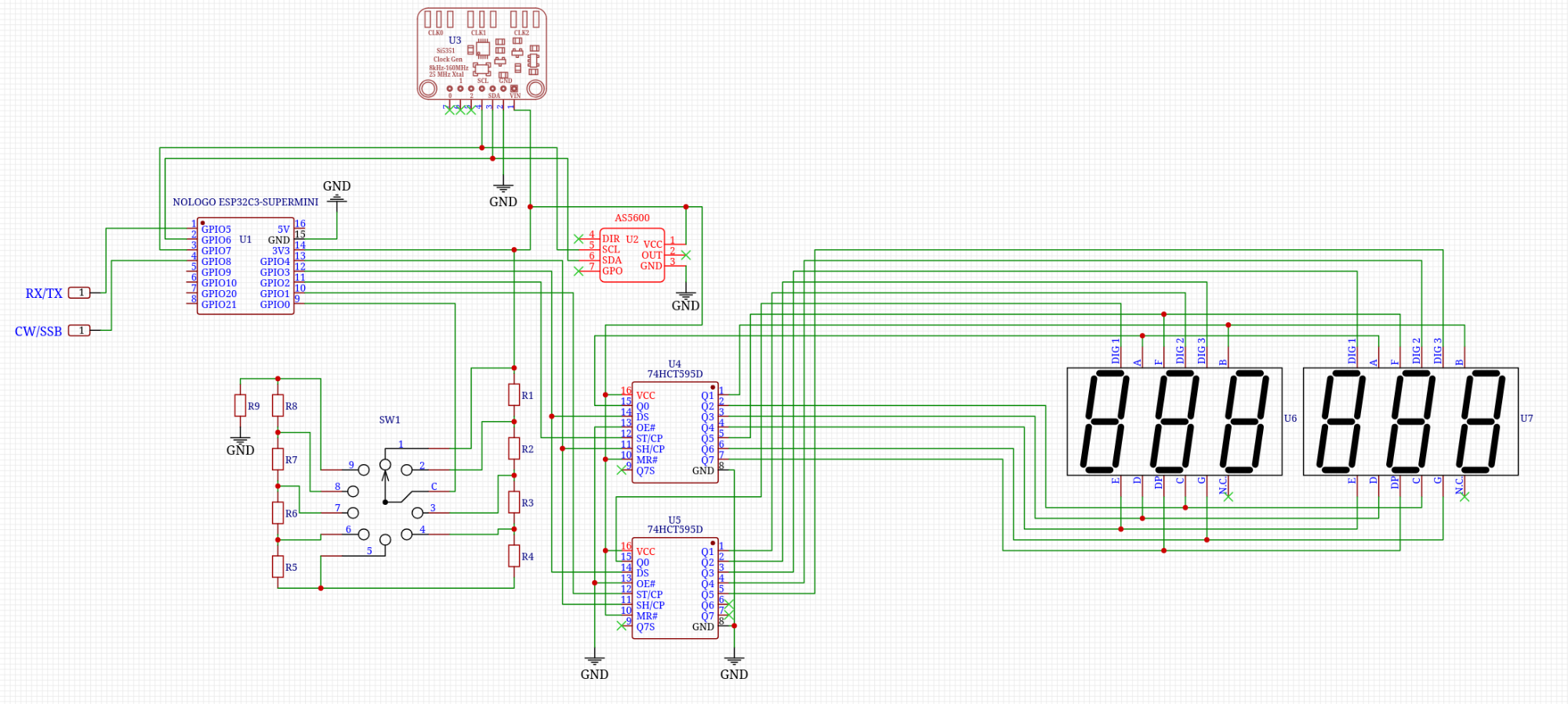

Спробую зробити простий синтез на ESP32C3 Super Mini + Si5351. Індикація частоти на семисегментних, магнітний енкодер AS5600, перемикання діапазонів галетником. Тобто сервісу самий мінімум.





Щось таке виходить.




[oldPsyho]

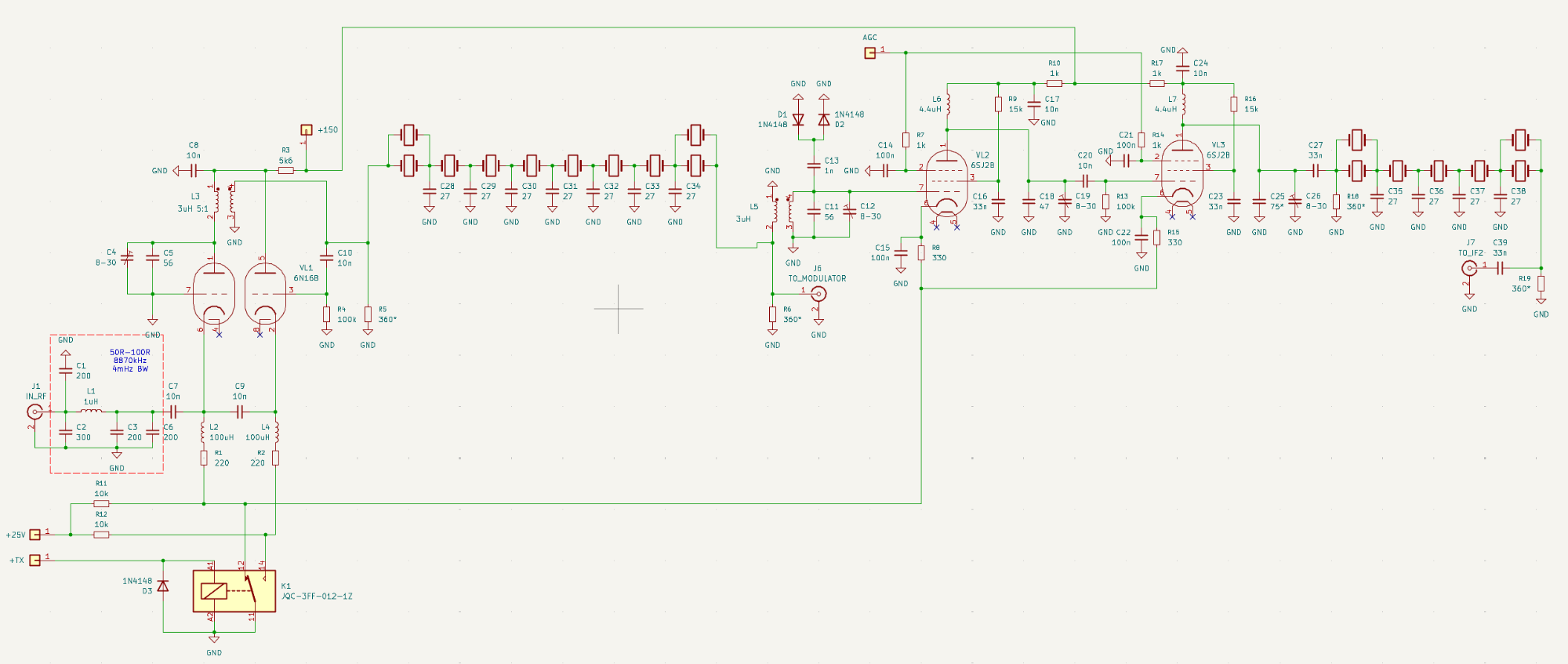

Варіант з двома КФ. Андрію, првильно другий кф поставив?


[UR5FFR]

Другий КФ має сенс тільки коли одне перетворення, тобто без ЕМФ. Якщо два перетворення то сенсу нема.

[UR5VFT]

Другий КФ має сенс тільки коли одне перетворення, тобто без ЕМФ. Якщо два перетворення то сенсу нема.



цікаво. чим ви придушите зростання гармонік і комбінаційних частот, якщо сигнал не пропускають через другий ЕМФ або кф , ідентичний першому.   73!

[oldPsyho]

Другий КФ має сенс тільки коли одне перетворення, тобто без ЕМФ. Якщо два перетворення то сенсу нема.




цікаво. чим ви придушите зростання гармонік і комбінаційних частот, якщо сигнал не пропускають через другий ЕМФ або кф , ідентичний першому.   73!



Як так? В режимі передачі, курликання оператора проходить через ЄМФ та КФ.


[oldPsyho]

І ще питання. Зараз в мене бж виглядає ось так:
Треба ще додатково отримати +25 та +12в
Яким чином це можна зробити?







Такий варіант стабілізаторів.



[oldPsyho]

Отже, нове ммм.... загострення))

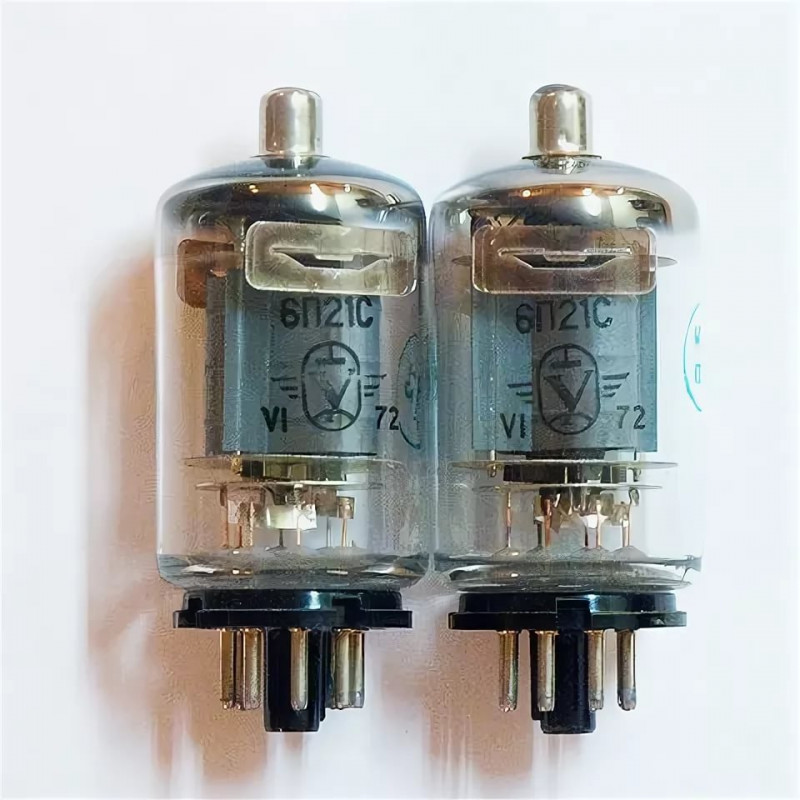

відкопав я в себе пару 6П21С (мелькала в інеті інфа, що вони є аналогами 6146b). Маленькі, гарненькі, але один мінус - прямонакальні.
Вирішив на них зробить вихід трансиверу, бо не треба там сильно високої анодної та великих струмів.

P.S. По одним даним, з пари можна зняти 10вт, по іншим - 40вт. Єдина конструкція про яку я знаю, де такі лампи використовувались це РСО-5М

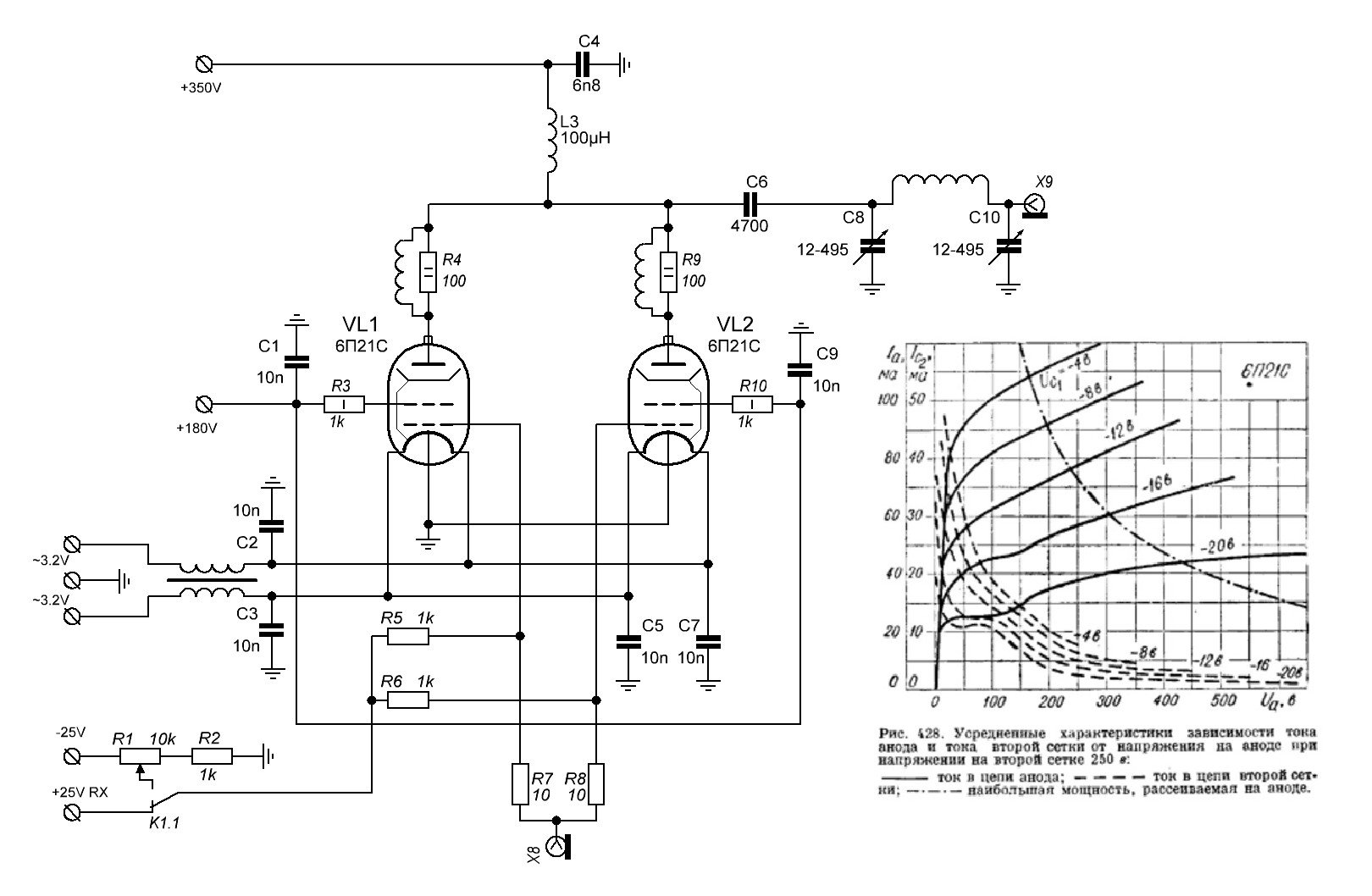

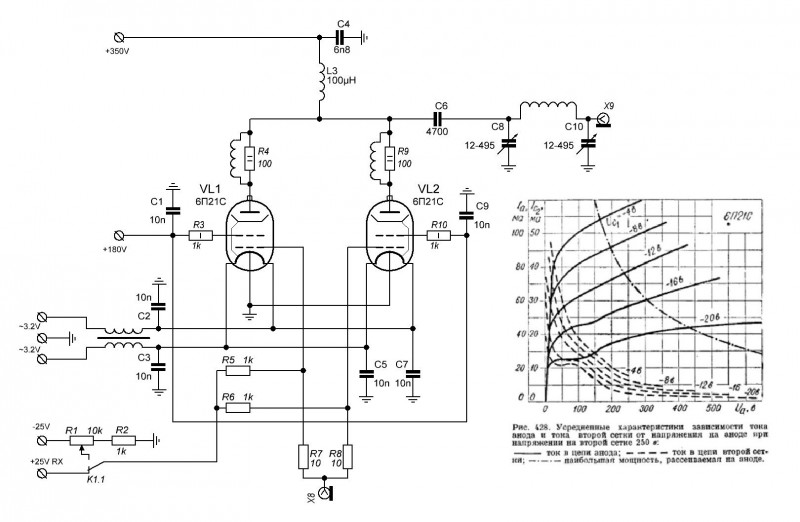

Прикинув, щось виходить отаке...
