Анодний дросель

[oldPsyho]

Здавалося б незначна дрібничка, але як виявилось від неї багато чого залежить, це якщо що я про анодний дросєль.
Виявляється, індуктивність цього дроселя сильно впливає на П-контур, і якщо L недостатня, то її доводиться компенсувати ємністю "гарячого" КЗЄ. Через те, що в мене по висоті є досить серйозні обмеження, то здоровий дросель розмістити просто ніде. Як варіант, Андрій пропонує додати ще одну лампу і зменьшити таким чином Roe, що дасть зменьшення нижньої межі індуктивності самого дроселя. Але тут виникає нова проблема, вхідна ємність лампи 8.2пф+прохідна в 0.15пф (6П21С). Три лампи дадуть 25пф, що мені здається трохи забагато, і доведеться цю ємність якось компенсувати (наприклад так як описав DL2KQ).

Якщо посмикати ChatGPT на розрахунки, то вийде така картина:
2 лампи, Roe = 2k, Ua=600в, I=200ма, Lдроселя=200мкгн
+----------+-----------+----------+-----------------+--------------+
| f (МГц)  | XL (Ω)   | XL/Roe| Втрати (%)  | Pвих (Вт)  |
+----------+-----------+----------+-----------------+--------------+
| 1.0        |  1256    |  0.63    | 72.0              | 20.2          |
| 1.8        |  2260    |  1.13    | 44.0              | 40.3          |
| 3.5        |  4398    |  2.20    | 17.1              | 59.7          |
| 7.0        |  8796    |  4.40    |  4.8               | 68.5          |
| 10         | 12560   |  6.28    |  2.4               | 70.3          |
| 14         | 17584   |  8.79    |  1.3               | 71.1          |
| 21         | 26376   | 13.2     |  0.6               | 71.6          |
| 28         | 35168   | 17.6     |  0.3               | 71.8          |
| 30         | 37680   | 18.8     |  0.28             | 71.8          |
+------------+---------+----------+-----------------+--------------+

2 лампи, Roe = 2k, Ua=600в, I=200ма, Lдроселя=500мкгн
+----------+-----------+-----------+----------------+--------------+
| f (МГц)  |  XL (Ω)  | XL/Roe | Втрати (%) | Pвих (Вт)  |
+----------+-----------+-----------+----------------+--------------+
| 1.0        |  3140    |  1.57     | 28.9             | 51.2          |
| 1.8        |  5652    |  2.83     | 11.1             | 64.0          |
| 3.5        | 10990   |  5.50     |  3.2              | 69.7          |
| 7.0        | 21990   | 10.99    |  0.82            | 71.4          |
| 10         | 31400   | 15.7      |  0.40            | 71.7          |
| 14         | 43960   | 22.0      |  0.21            | 71.9          |
| 21         | 65940   | 33.0      |  0.09            | 71.9          |
| 28         | 87920   | 44.0      |  0.05            | 72.0          |
| 30         | 94200   | 47.1      |  0.045          | 72.0          |
+----------+-----------+-----------+----------------+--------------+

2 лампи, Roe = 2k, Ua=600в, I=200ма, Lдроселя=1000мкгн
+----------+-----------+-----------+----------------+--------------+
| f (МГц)  |  XL (Ω)  | XL/Roe | Втрати (%) | Pвих (Вт)  |
+----------+-----------+-----------+----------------+--------------+
| 1.0        |  6283    |  3.14     |  9.2              | 65.4          |
| 1.8        | 11310   |  5.65     |  3.0              | 69.8          |
| 3.5        | 21990   | 11.0      |  0.82            | 71.4          |
| 7.0        | 43980   | 22.0      |  0.21            | 71.9          |
| 10         | 62830   | 31.4      |  0.10            | 71.9          |
| 14         | 87960   | 44.0      |  0.05            | 72.0          |
| 21         |131940  | 66.0      |  0.023          | 72.0          |
| 28         |175920  | 88.0      |  0.013          | 72.0          |
| 30         |188490  | 94.2      |  0.011          | 72.0          |
+----------+-----------+-----------+----------------+--------------+

3 лампи, Roe = 1.33k, Ua=600в, I=300ма, Lдроселя=200мкгн
+----------+-----------+-----------+----------------+--------------+
| f (МГц)  | XL (Ω)   | XL/Roe | Втрати (%) | Pвих (Вт)  |
+----------+-----------+-----------+----------------+--------------+
| 1.0        |  1256    |  0.94     | 52.9             | 50.8          |
| 1.8        |  2260    |  1.70     | 25.8             | 80.1          |
| 3.5        |  4398    |  3.31     |  8.3              | 99.1          |
| 7.0        |  8796    |  6.62     |  2.2              |105.6         |
| 10         | 12560   |  9.45     |  1.1              |106.8         |
| 14         | 17584   | 13.2      |  0.57            |107.4         |
| 21         | 26376   | 19.8      |  0.25            |107.7         |
| 28         | 35168   | 26.4      |  0.14            |107.9         |
| 30         | 37680   | 28.3      |  0.12            |107.9         |
+----------+-----------+-----------+----------------+--------------+

3 лампи, Roe = 1.33k, Ua=600в, I=300ма, Lдроселя=500мкгн
+----------+-----------+-----------+----------------+--------------+
| f (МГц)  | XL (Ω)   | XL/Roe | Втрати(%)  | Pвих (Вт)  |
+----------+-----------+-----------+----------------+--------------+
| 1.0        |  3140    |  2.36     | 15.2             | 91.6          |
| 1.8        |  5652    |  4.25     |  5.3              |102.3         |
| 3.5        | 10990   |  8.27     |  1.4              |106.5         |
| 7.0        | 21990   | 16.5      |  0.37            |107.6         |
| 10         | 31400   | 23.6      |  0.18            |107.8         |
| 14         | 43960   | 33.0      |  0.09            |107.9         |
| 21         | 65940   | 49.6      |  0.04            |108.0         |
| 28         | 87920   | 66.1      |  0.02            |108.0         |
| 30         | 94200   | 70.8      |  0.02            |108.0         |
+----------+-----------+-----------+----------------+--------------+

3 лампи, Roe = 1.33k, Ua=600в, I=300ма, Lдроселя=1000мкгн
+----------+-----------+-----------+----------------+--------------+
| f (МГц)  | XL (Ω)   | XL/Roe | Втрати (%) | Pвих (Вт)  |
+----------+-----------+-----------+----------------+--------------+
| 1.0        |  6283    |  4.73     |  4.3              | 103.4        |
| 1.8        | 11310   |  8.50     |  1.36            | 106.5        |
| 3.5        | 21990   | 16.5      |  0.37            | 107.6        |
| 7.0        | 43980   | 33.1      |  0.09            | 107.9        |
| 10         | 62830   | 47.2      |  0.045          | 108.0        |
| 14         | 87960   | 66.1      |  0.023          | 108.0        |
| 21         |131940  | 99.2      |  0.010          | 108.0        |
| 28         |175920  |132.3     |  0.006          | 108.0        |
| 30         |188490  |141.7     |  0.005          | 108.0        |
+----------+-----------+-----------+----------------+--------------+

Отже, як не крути, але з двома лампами треба мінімум 1000мкгн, тоді як з трьома - вже можна обійтись і вдвічі меньшою індуктивністю...
І тепер питання: Як виготовити дросель і індуктивністю 500-1000мкгн, але досить розумних габаритів.


[Ігор Віт.]

Можете навести формули розрахунку П-контура, де фігурує індуктивність анодного дроселя?

[oldPsyho]

Можете навести формули розрахунку П-контура, де фігурує індуктивність анодного дроселя?



На рахунок формул - хз, але про це згадується в цій статіі = Анодний дроссель

[Ігор Віт.]

Так ви ж статтю дочитайте до кінця. Там все написано правильно. Основне- для дросселя береться відрізок дроту 15-16 метрів. Це було давно відомо і до Гончаренко. Індуктивність Гончаренко рекомендує до 300 мкГн. А ви намагаєтесь один мілігенрі всунути. Ще одне- набагато неприємнішим моментом є власна паразитна ємність дросселя. Про це також писано- переписано.

[UR5VFT]

- І тепер питання: Як виготовити дросель і індуктивністю 500-1000мкгн, але досить розумних габаритів. -

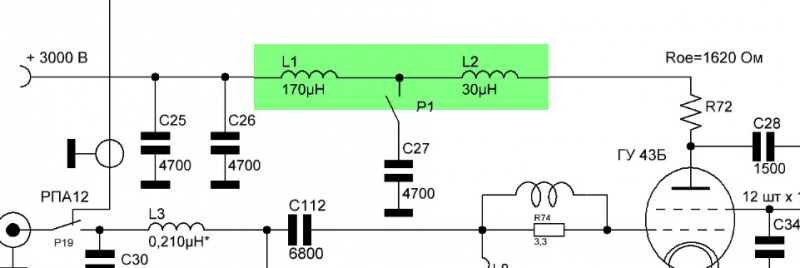

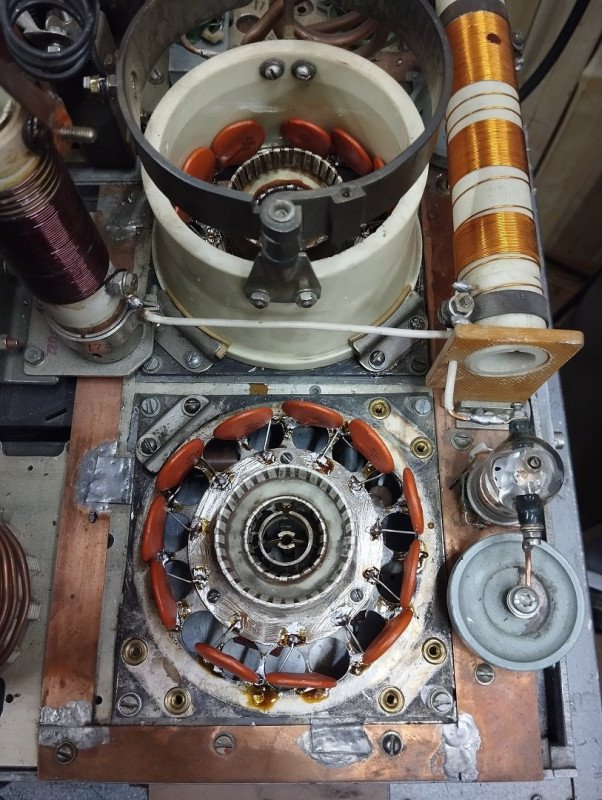

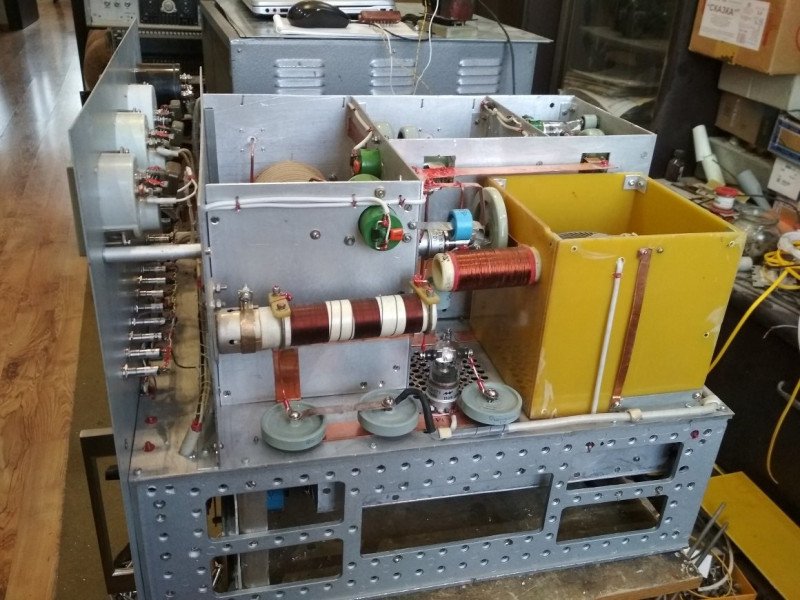

завжди роблю дросель з двох частині з комутацією  різною індуктивністю для вч і нч і вам рекомендую. для прикладу 73!







[oldPsyho]

- І тепер питання: Як виготовити дросель і індуктивністю 500-1000мкгн, але досить розумних габаритів. -

завжди роблю дросель з двох частині з комутацією  різною індуктивністю для вч і нч і вам рекомендую. для прикладу 73!









На першій схемі два анодні дроселя, немов би утворюють фнч... А на другій при підключенні конденсатора до катушки виходить фільтр-пробка?)


[UR5FFR]

Ось розрахунок Coil32

Diameter of former D: 20 mm
Wire diameter d: 0,15 mm
Wire diameter with insulation k: 0,164 mm
Winding length l: 100 mm
Working frequency: 3,5 MHz
=>Number of turns of the coil: 611,621
=>Inductance: 1,36 mH


=>Self-capacitance: Cs = 1,39 pF
=>Coil self-resonance frequency: Fsr = 3,659 MHz

=>Working frequency> 0.7 * Coil self-resonance frequency!

10см - не так вже й багато


[oldPsyho]

Ось розрахунок Coil32

Diameter of former D: 20 mm
Wire diameter d: 0,15 mm
Wire diameter with insulation k: 0,164 mm
Winding length l: 100 mm
Working frequency: 3,5 MHz
=>Number of turns of the coil: 611,621
=>Inductance: 1,36 mH


=>Self-capacitance: Cs = 1,39 pF
=>Coil self-resonance frequency: Fsr = 3,659 MHz

=>Working frequency> 0.7 * Coil self-resonance frequency!

10см - не так вже й багато




100мм це нормально, бо в мене виходило 180-200мм при індуктивності 1mH


[UR5FFR]

100мм це нормально, бо в мене виходило 180-200мм при індуктивності 1mH


Діаметр більший треба робити. Я рахував для 2см. Чим більший діаметр тим більша індуктивність при однієї кількості витків.


[UR5VFT]

73!
