Ламповий TRX без комутації гетеродинів
-
- Повідомлень: 161
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 63 times
- Been thanked: 36 times
Re: Ламповий TRX без комутації гетеродинів
- Андрій. у нас багато хто робить корпуси з алюкобонду. . беруть обрізки у будівельників або реклама фірма ріжеться простим кінцем. ножем. з'єднання саморізами в торець. робив другу корпус із нього для ДІ..73!
-Фото для прикладу.
-Фото для прикладу.
-
- Повідомлень: 447
- З нами з: Пон вересня 12, 2022 3:14 pm
- Звідки: KN48wi
- Позивний: UR5VCP
- Has thanked: 83 times
- Been thanked: 7 times
- Контактна інформація:
Re: Ламповий TRX без комутації гетеродинів
Безумовно згоден! Виглядає дуже пристойно! Сам бачив та крутив "Вовка" в такому корпусі. Я в супер21 взагалі робив фальшпол та перегородки з вагонки обклеєної мідною фольгою, а потім все монтував в заводський корпус від вольтметра. Запатентував новий матеріал - фольгована вагонка. ![Дуже щасливий :D](./images/smilies/icon_e_biggrin.gif)
![Дуже щасливий :D](./images/smilies/icon_e_biggrin.gif)
-
- Повідомлень: 733
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 40 times
- Been thanked: 253 times
Re: Ламповий TRX без комутації гетеродинів

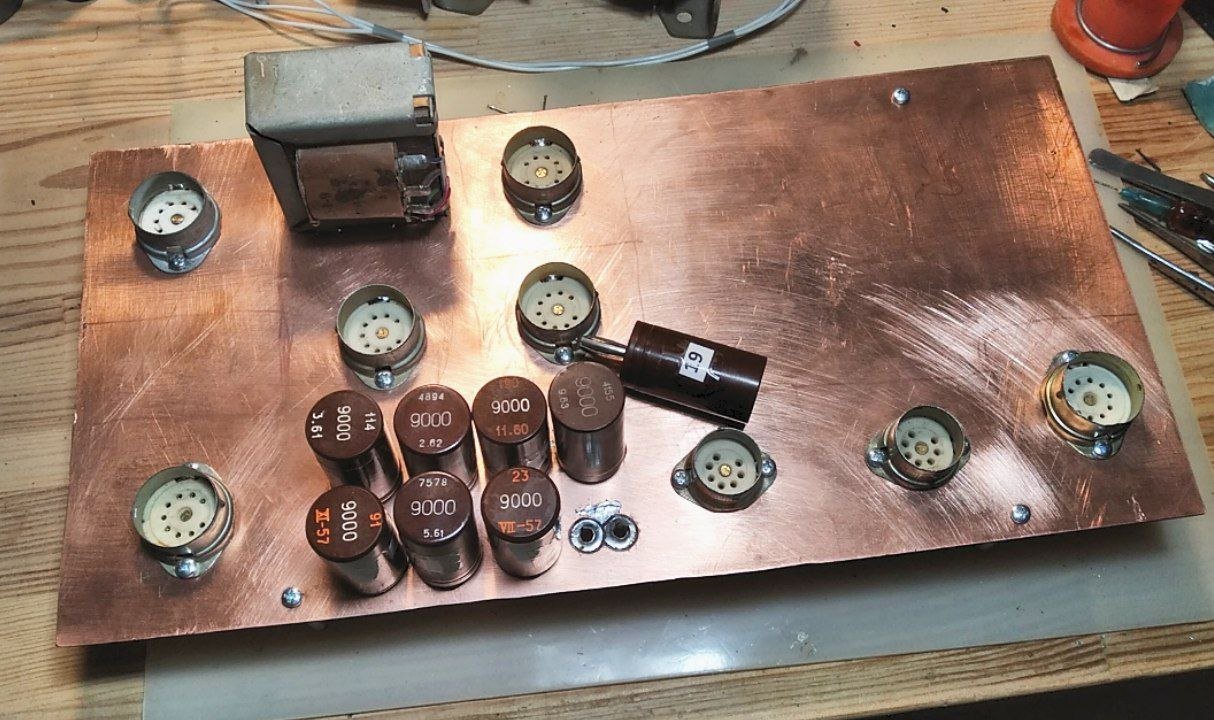

Є в мене трошки того алюкобонду - піде на корпус. Але ж це основна плата. Тут багато каскадів і земля потрібна гарна. Ще й екрани будуть пізніше на лампи та на увесь монтаж знизу. Тому стеклотекстоліт більш зручний на мій погляд
-
- Повідомлень: 733
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 40 times
- Been thanked: 253 times
Re: Ламповий TRX без комутації гетеродинів
А навіщо тоді виробляють лампові панельки для печатного монтажу якщо воно деформується?
-
- Повідомлень: 733
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 40 times
- Been thanked: 253 times
Re: Ламповий TRX без комутації гетеродинів
Не доводилося, бо я не працював телемастером
![Посмішка :)](./images/smilies/icon_e_smile.gif)
Мабуть усе ж таки це питання якісної пайки та нормального стеклотекстолиту, а не гетинаксу, бо інакше навіщо ці панелі випускалися би взагалі якщо вони створюють стільки проблем?
В моєму випадку це зовсім не актуально бо панелі кераміка для навісного монтажу. Тобто при нагріві нічого там відлетіти та потріскатися не може
-
- Повідомлень: 733
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 40 times
- Been thanked: 253 times
Re: Ламповий TRX без комутації гетеродинів
Почав запускати. З'ясував що 6Ф12П які в мене є виявилися геть дохлі - крутизна більш ніж у двічі менша за паспортну, струм - у тричі менший. Пробував їм відновити емісію - покращення є, але дуже невелике. Отже "помєрла так помєрла" ![Посмішка :)](./images/smilies/icon_e_smile.gif)
Перший каскад ППЧ який стоїть між першим змішувачем та КФ виявився схильним до збудження. Цьому є логічне пояснення - реле по суті комутує високоомні кола. Якщо він заводиться на здохлих лампах, то на робочих він співати буде![Посмішка :)](./images/smilies/icon_e_smile.gif)
Тому переробив схему. Зробив без реле. Усе дуже просто - працює або ліва, або права половинка лампи. Ліва з ОС, права як катодний повторювач. Неробоча половина запирається напругою в катод
![Посмішка :)](./images/smilies/icon_e_smile.gif)
Перший каскад ППЧ який стоїть між першим змішувачем та КФ виявився схильним до збудження. Цьому є логічне пояснення - реле по суті комутує високоомні кола. Якщо він заводиться на здохлих лампах, то на робочих він співати буде
![Посмішка :)](./images/smilies/icon_e_smile.gif)
Тому переробив схему. Зробив без реле. Усе дуже просто - працює або ліва, або права половинка лампи. Ліва з ОС, права як катодний повторювач. Неробоча половина запирається напругою в катод
-
- Повідомлень: 136
- З нами з: Пон липня 10, 2023 6:39 pm
- Has thanked: 6 times
- Been thanked: 51 time
Re: Ламповий TRX без комутації гетеродинів
Дякую за інформацію.Каскад на 6Н24П вже пройшов випробування і без зауважень.Тобто, ланцюг: анод лівого тріода – С76 – вхідна ємність правого тріода (3,9 пФ, Хс=4537 Ом) – С72, катод лівого тріода, не призводить до збудження каскаду на робочій частоті 9 МГц.Чи все залежить від того, який коеф. підсилення буде? Або не залежить?
