Всім привіт. Давно нічого не писав, бо то не було бажання робити, то світла достатньо не було. Проект за цей час змінився, за основу взяв готовий проект ГКЧ на базі АD9850+Pic16f73. Трошки подлубавшись з ним, зрозумів, що хотілось би мати частотні мітки на осцилографі. Сам генератор міток зробив на ...

Dso2512g - 2канали, 120МГц, виробник каже що вибірка 500MSa/s, але на форумах зустрічав що лише 200 і в одноканалі.
Але він умовно недорогий - 3400 на Аліку (я брав за 2600 рік тому).
є вбудований генератор сигналів до 10МГц

Всім привіт. Теж маю 3018, використовую в квартирі, і це одна з причин чому перевів його на чисто малювалку. На thingiverse знайшов підпружинений холдер для ручки, на столі закріпив шматок ламінату. На двосторонній скотч кріплю текстоліт, потім вирізаю і травлю в персульфаті. В якості ручки використ...

Мої всім вітання. Підкажіть, будь ласка, чи є сенс взагалі заморочуватись із підсилювачем для АДшки при таких показниках напруги (peak-to-peak) при різих частотах: 1 МГц - 1.1В 5 МГц - 970мВ 9 Мгц - 850мВ 15МГц - 800мВ 21МГц - 750мВ 33МГц - 465мВ 39МГц - 350мВ Знайшов схему із автоматичним контролем...

 ...але не можу вирішити чи варте воно того...   Вітаю! Я багато років використовував дану схему в своїх конструкціях, і навіть в СМД варіанті...можливо стане в пригоді... вихід пробував і з колектора і з еміттера...Стаб вих ГПД.jpg       Вітаю! Велике дякую за схему підсилювача, на жаль, не ті рез...

Всім привіт.
замінив кп303д (здається) на j310 to92 з аліка і модульований сигнал одразу виглядає краще)


Вчора скидав на що схожий модульований сигнал після цього модулятора. Приїдуть J310 з аліка - спробую з ними, бо є сумніви в нормальності знайденої вдома кпшки. Можливо, ще впливає те, що "модулятор" зібраний на макетці аби як. Інша схема модулятора, на кт315\bc547\2n3904 теж погано справл...

Всім знову привіт. Підскажіть, будь ласка, чи має сенс робити підсилювач на виході з АДшки? На виході напруга змінюється від 1В до 0.12В в залежності від частоти. На разі дивлюсь на декілька схем підсилювачів, але не можу вирішити чи варте воно того. Схема 1. Викликає сумнів використання вхідного тр...

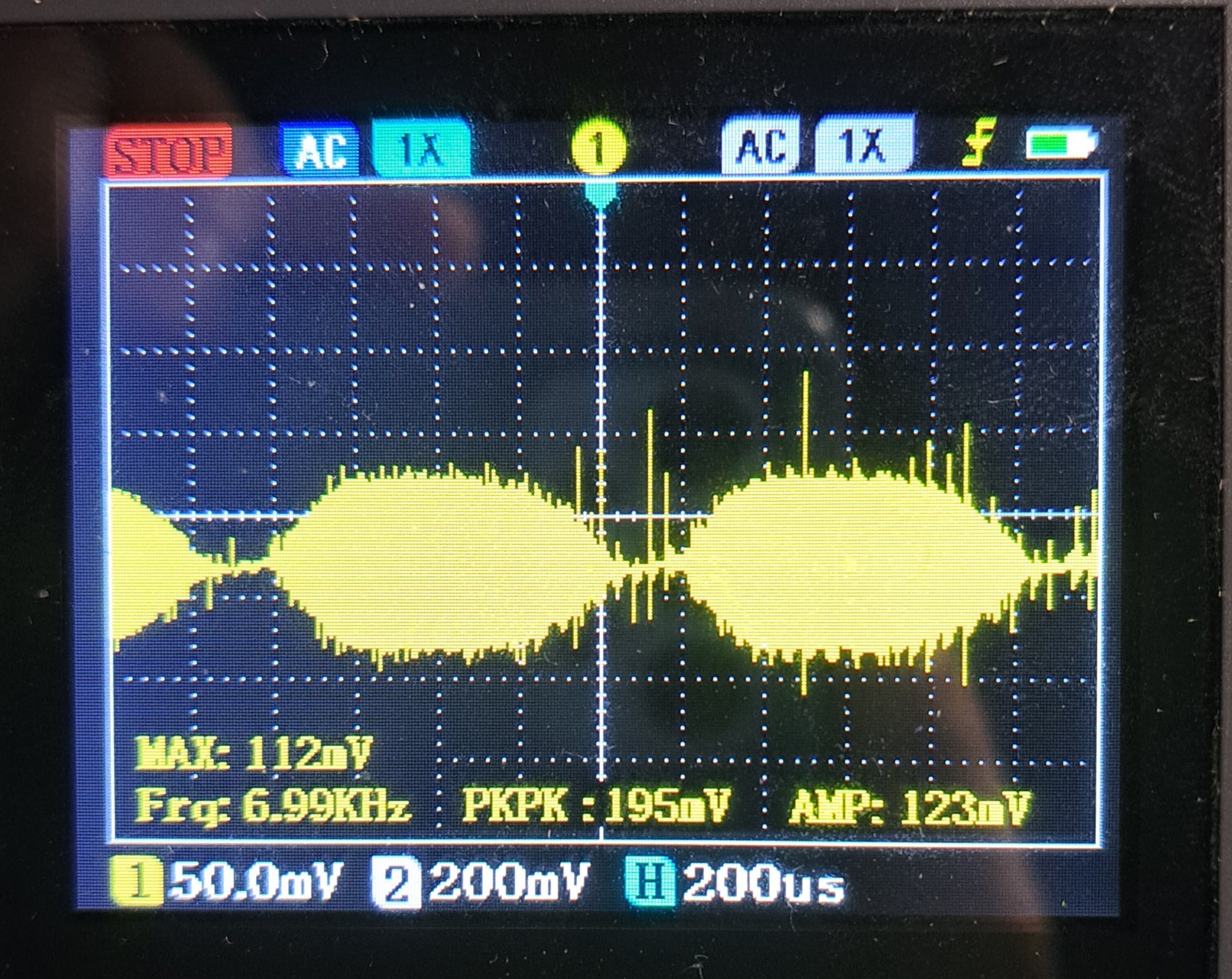

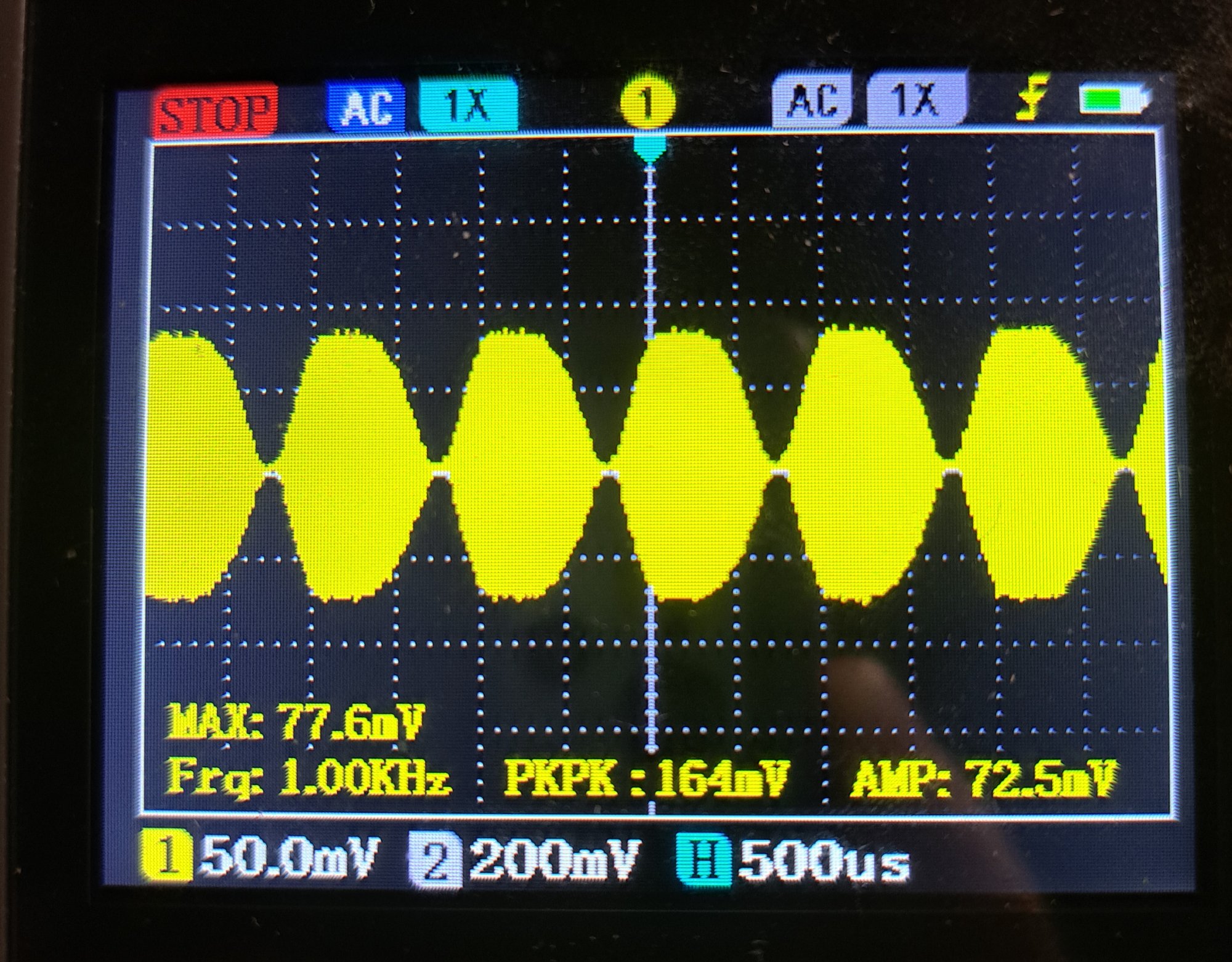

Свіп-генератор дозволяє налаштувати девіацію частоти до 75кГц або відповідний коефіцієнт модуляції, а також налаштувати період коливання до 2с. 20250712_142712.jpg  Аплітудний модулятор ніби і виконує свою роботу, але модульований сигнал схожий на казна що, на ідеальні схеми модуляції із гугла взага...

Всім привіт. Мої спроби зробити генератор на сі5351 зайшли в глухий кут, не в першу чергу через мою власну лінь :D. Тому було прийняте рішення робити генератор на АД9850. Під час експериментів виявив, що на частотах вище 5МГц вихідний синус з китайської АДшки на осцилографі виглядає як чорт зна що. ...
