UR5FFR писав: ↑Пон листопада 24, 2025 9:39 am Текстоліт - то дуже круто. Можна було б узяти алюмінієву стрічку-самоклейку або кухонну фольгу наклеїти в якості екрану




Виходив з того, що є під рукою) Якраз була кучка текстоліту то я його і використав. Не було б текстоліту то також зробив би фольгою екран.


Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим ...

Запустив на приймання. Скажу, що це мій перший приймач, який я зробив і він працює одразу(я здивований :)). Ще не встиг зробити діапазонні фільтри. Ось відео роботи на приймання, антена - шматок дроту 2 метри:  https://youtube.com/shorts/P-r5cjEbmY8?si=N7CMniTfHZwaumf5 https://youtube.com/shorts/3ND...

... На схемі є ланцюг C22R34LED2LED3 - він створює логарифмічну характеристику. У разі використання індикатора його ставити не треба бо шкала буде дуже стисла у області великих значень. Але у простих конструкціях можна не ставити індикатор, а встановити цей ланцюг та вивести діоди LED2LED3 на лицьо...

UR5FFR писав: ↑П'ят жовтня 03, 2025 9:07 pmНайкращий варіант це узяти синтезатор який має три вихіда та вміє формувати BFO на другому на третьому в залежності від режиму RX або TX.

Підкажіть будь ласка чи правильно я встановив виходи? Синтезатор nano VFO 3.2

Плата модулятора яку я постив www.qrzua.club/viewtopic.php?p=3693#p3693 на жаль має резистор налаштування балансу. У трансивері де нема елементів налаштовування це виглядає дещо брутально та порушую загальний феньшуй :) Тому зроблена ще одна версія модулятора де єдине що регулюється це рівень підси...

Також зробив КФ і розпаяв ланцюги узгодження. Виміри робив з допомогою pico NWTIMG_20250620_2331522.jpg IMG_20250620_233816.jpg Ось на фото графік із ємностями у фільтрі по 33пФScreenshot 2025-06-16 174425.pngТут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншити см...

Також зробив КФ і розпаяв ланцюги узгодження. Виміри робив з допомогою pico NWT IMG_20250620_2331522.jpg   IMG_20250620_233816.jpg Ось на фото графік із ємностями у фільтрі по 33пФ Screenshot 2025-06-16 174425.png Тут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншит...

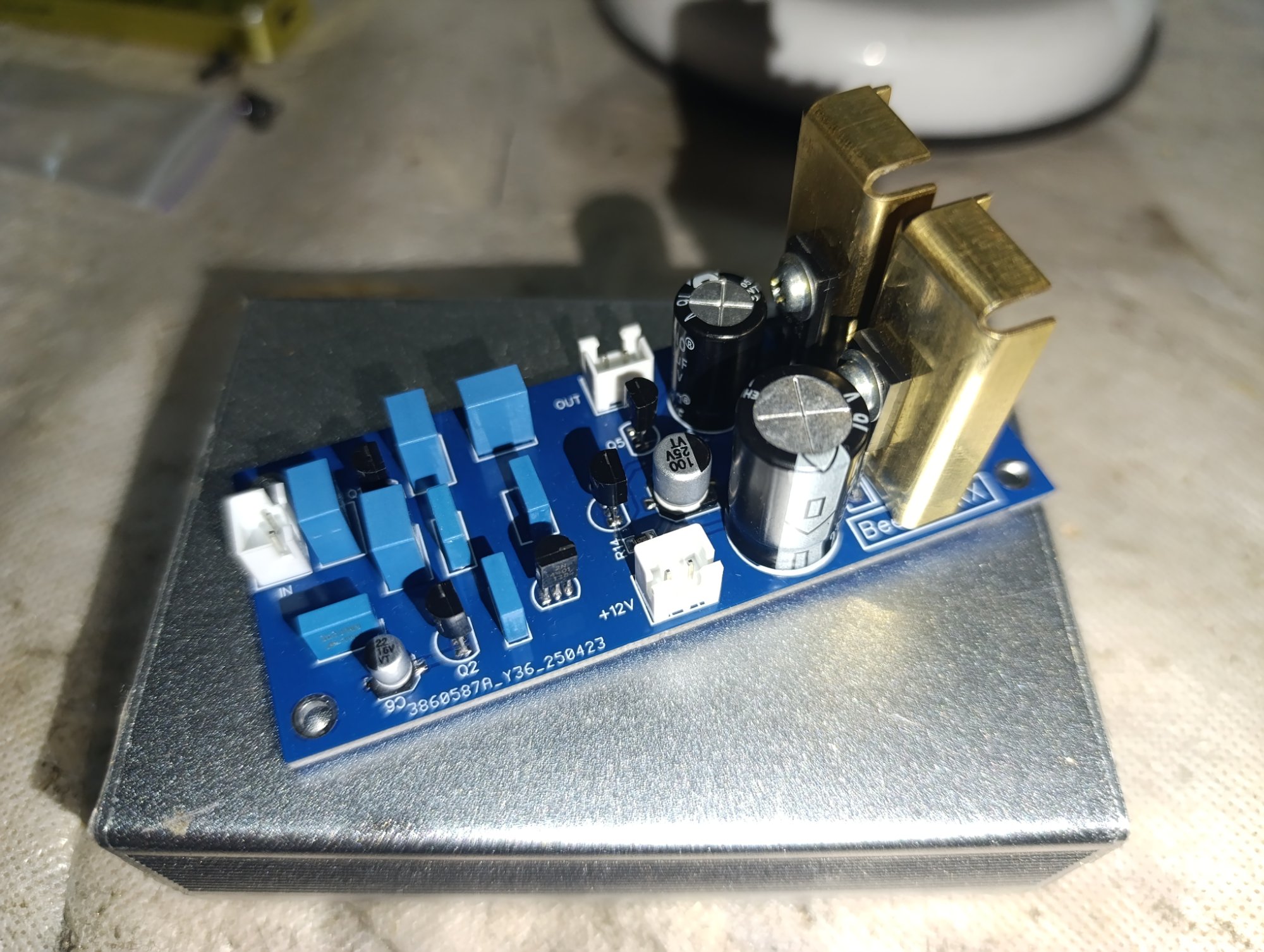

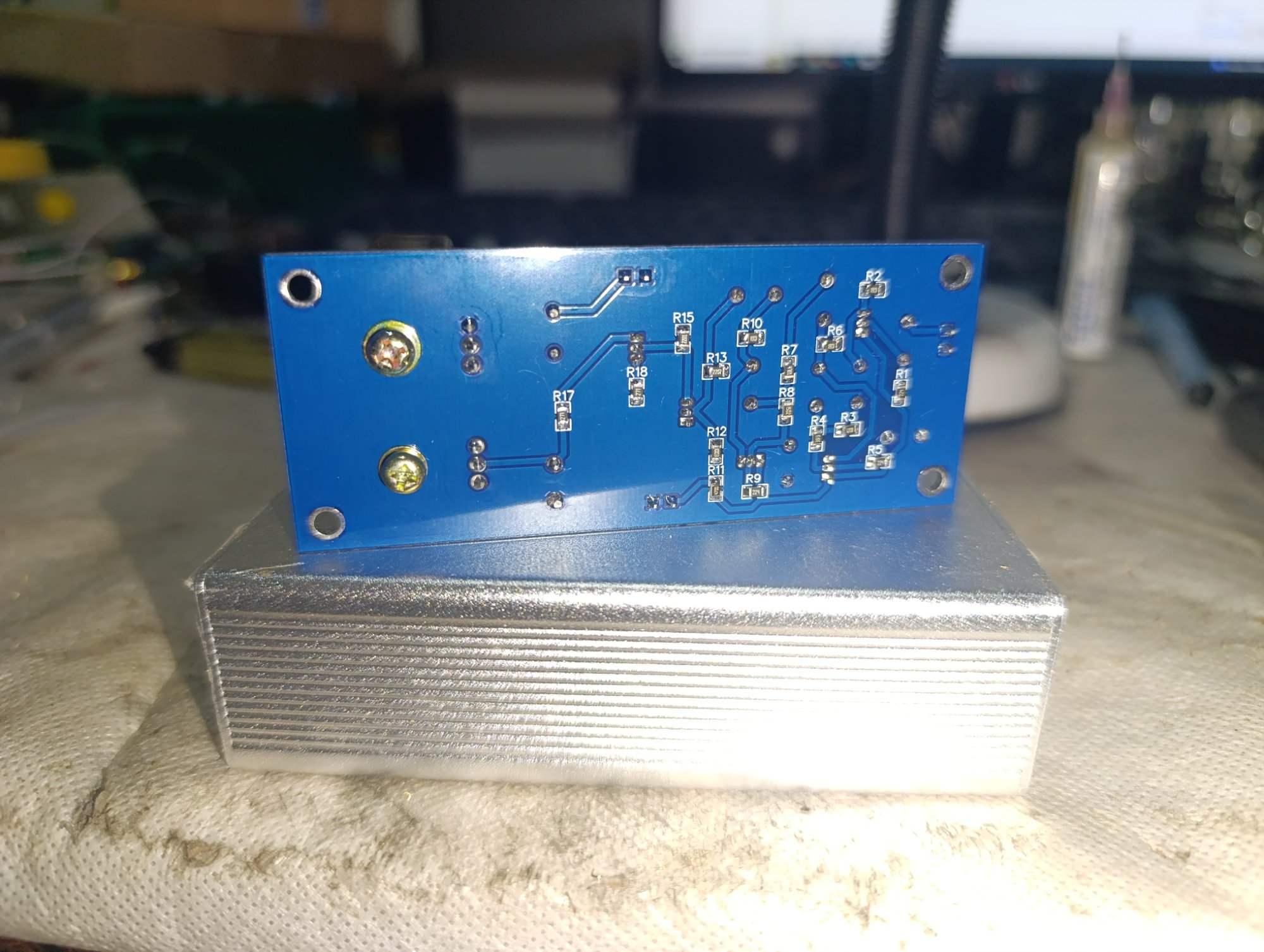

Розробив плату, спаяв і запустив ФНЧ+ПНЧ: Струм спокою в мене вийшов 31мА

І відео, включив музику щоб перевірити чи працює:
https://youtu.be/EohjXp4wjz0?si=1Sh7by0dVXJPX30Z









Так, я підключав разом з ланцюгами узгодження. Добре, спробую спочатку змакетувати фільтр.
Зроблю також стенд який навів UR5VFT.
