Принцип топіка - то же що в схемах трансиверів.
Не забуваємо - ніяких коментарів тут. Тут тільки бібліотека )

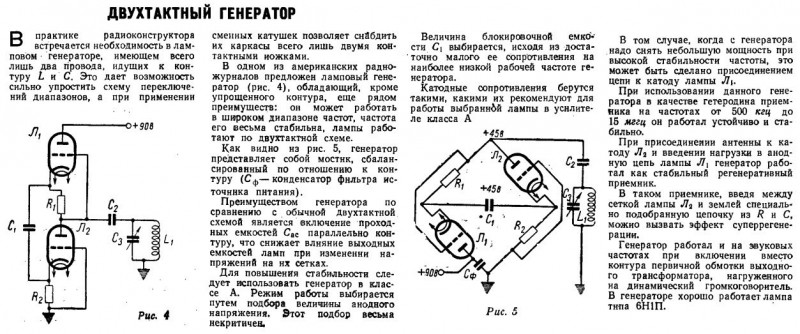

Вузли лампових схем
-
UR5FFR
- Повідомлень: 648
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 20 times
- Been thanked: 177 times
Re: Вузли лампових схем
Більш детальніша інформація про Pullen Mixer з більш якісними pdf-файлами
Стаття Кітса Пуллена описує так званий «Pullen Mixer», змішувач з катодним зв’язком унікальної конструкції. Цей змішувач відрізняється дуже низьким рівнем шуму, хорошою «лінійністю» і вимагає низьку напругу гетеродину. Цей пристрій також є чудовим детектором продуктів. У статті наведено повний розрахунок змішувача Сторінка з посібника RSGB, опублікованого в 1972 році, в якому описується «новий» тип міксера, відомий як Pullen Mixer. Дивно, але в довіднику, про який йде мова, не було представлено жодного аналізу цієї схеми. "A Like-New Mixer Circuit" Ця стаття була написана в жовтні 1961 року у 73 Magazine. У ній досить детально розглядається схема змішувача Пуллена та міститься таблиця з даними випробувань, отриманих для кількох різних типів подвійних тріодів. У статті також намагаються пояснити, як працює міксер.
"Another Look at the Like-New Circuit" subtitled, "A low distortion low noise mixer for those who use tubes." У цій статті автор намагається модифікувати схему змішувача Pullen таким чином, щоб зменшити навантаження на генератор. Однак, навантаження генератора можна по усунути, просто включивши катодний повторювач між виходом генератора та входом змішувача, як уже запропонував Кітс Пуллен у своїй статті. Крім того, у цій статті змішувач Pullen використовується як детектор продукту замість змішувача RF-IF.
Інформація звідси
Стаття Кітса Пуллена описує так званий «Pullen Mixer», змішувач з катодним зв’язком унікальної конструкції. Цей змішувач відрізняється дуже низьким рівнем шуму, хорошою «лінійністю» і вимагає низьку напругу гетеродину. Цей пристрій також є чудовим детектором продуктів. У статті наведено повний розрахунок змішувача Сторінка з посібника RSGB, опублікованого в 1972 році, в якому описується «новий» тип міксера, відомий як Pullen Mixer. Дивно, але в довіднику, про який йде мова, не було представлено жодного аналізу цієї схеми. "A Like-New Mixer Circuit" Ця стаття була написана в жовтні 1961 року у 73 Magazine. У ній досить детально розглядається схема змішувача Пуллена та міститься таблиця з даними випробувань, отриманих для кількох різних типів подвійних тріодів. У статті також намагаються пояснити, як працює міксер.
"Another Look at the Like-New Circuit" subtitled, "A low distortion low noise mixer for those who use tubes." У цій статті автор намагається модифікувати схему змішувача Pullen таким чином, щоб зменшити навантаження на генератор. Однак, навантаження генератора можна по усунути, просто включивши катодний повторювач між виходом генератора та входом змішувача, як уже запропонував Кітс Пуллен у своїй статті. Крім того, у цій статті змішувач Pullen використовується як детектор продукту замість змішувача RF-IF.
Інформація звідси
Для перегляду приєднаних до цього повідомлення файлів вам необхідно авторизуватись.
-
UR5VFT
- Повідомлень: 106
- З нами з: Вів січня 17, 2023 4:22 pm
- Позивний: UR5VFT
- Has thanked: 18 times
- Been thanked: 17 times
Re: Вузли лампових схем
Змішувач ssb cw та вихід з пч на АРУ..
Для перегляду приєднаних до цього повідомлення файлів вам необхідно авторизуватись.
Востаннє редагувалось Нед серпня 27, 2023 11:44 am користувачем UR5VFT, всього редагувалось 1 раз.
-
UR5FFR
- Повідомлень: 648
- З нами з: Пон вересня 12, 2022 1:04 pm
- Has thanked: 20 times
- Been thanked: 177 times
Re: Вузли лампових схем
Конвертер 28МГц. Каскодний ПВЧ. Замість 6Н14П можна використати 6Н24П - вона теж для каскодів. Змішувач на подвійному тріоді 6Н3П
Для перегляду приєднаних до цього повідомлення файлів вам необхідно авторизуватись.
