Пошук дав 564 результатів
- Вів вересня 26, 2023 11:13 am
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
- ну тоді якщо треба більше і струм розжарення не має значення 6ф3.5п хоча багато років вистачала посилення на одній 6ж9п..тем більше при вашому посиленні пч Підсилення по ПЧ тут зовсім не має значення. В напівпровідникові трансивери я ставлю TDA2030, а це 12Вт/4ом. Так, можна поставити щось прос...
- Пон вересня 25, 2023 5:08 pm
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
- -Сенс - економія по току накала майже в 2а рази. . неодноразово переробляв унч на них у ДІ та Альбатросах. і це при пас ключових детекторах на тр. кп 103 . 305 ітд. а гучність при нормальних динаміках з головою. прикладів на ютубі повно але вам видніше. ..73! Апарат стаціонарний - тому 400мА п...
- Пон вересня 25, 2023 9:28 am
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
- якщо немає 6ф4п то при 150 в унч відмінно працює 6ф1п. Погано вона там працює бо в неї струм в робочої точці - 10мА, а у 6Ф4П - 20мА. Тобто при однаковому анодному потужність яку можна отримати з 6Ф1П буде у 4 рази менша ніж чим з 6Ф4П. Якщо 160мВт (0,64/4) задовольняє - то можна використовуват...
- Нед вересня 24, 2023 11:05 pm
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
Але в подібній (за структурою) схемі на 6Ф1П в "Ангорі" не стабільно. Я не розбирався детально в схемотехніці Ангора. На перший погляд вона мені не сподобалась. Бо намалювати схему так щоб нічого не було зрозуміло - це треба постаратися :) Можливо там десь фаза докручується на контурі та ...
- Нед вересня 24, 2023 6:24 pm
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
Гібридний каскад - це економно, але не зовсім "феншуйно" якщо ми говоримо про повністю ламповий тракт обробки сигналу. Тому щоб не давати приводу критикам знайшов у шухляді робочі 6Ф4П. Тоді система АРП буде гібридна - замість катодного повторювача буде транзисторний каскад, а тріод піде у...
- Суб вересня 23, 2023 11:50 pm
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
Продовжуємо економити на сірниках зменшувати кількість ламп :) Варіант гібридного підсилювача АРП. AGC hybrid ampl.png Транзистор будь-який НЧ з беттою 200-400. Вихідний опір емітерного повторювача 200ом. Живлення 12-18в Другий варіант повністю на транзисторах. AGC solid-state ampl.png З входу друго...
- Суб вересня 23, 2023 2:53 pm
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
Працював з підсилювачем АРП. Трохи причесав схему AGC ampl.png Перший каскад працює при анодному 50в і має підсилення 29дб. Другий каскад - катодний повторювач. Добавлено резистор R38, бо інакше він не може видати більше 2Vp. Номінали C32C37R45 треба буде підбирати Виміряв вихідний опір катодного по...
- Суб вересня 23, 2023 10:52 am
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
Нажаль "економічних" по струму розжарювання ламп дуже мало (6Ж1П, 6Ж2П, 6Ж38П, 6Ж53П - всі по 0,18А). Більшість "стартує" від 0,3А і більше. 0,3-0,4А це ще куди не йшло. Але 0,7-0,9А - це вже забагато Вшанували гібрідним ПНЧ 8-). Чи можливо замість тріода застосувати пентод? З...
- Суб вересня 23, 2023 9:57 am
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762

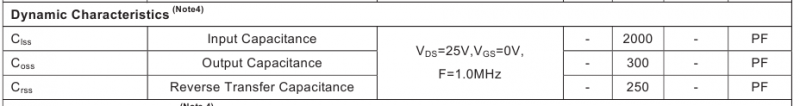

- П'ят вересня 22, 2023 7:42 pm
- Форум: Лампова техніка
- Тема: Ламповий TRX без комутації гетеродинів
- Відповіді: 225
- Перегляди: 4762
Re: Ламповий TRX без комутації гетеродинів
Оновлена схема з новим ПНЧ
PS обережно - цоколівка 6Н3П на схемі вказана невірно! пізніше виправлю
